Монтаж

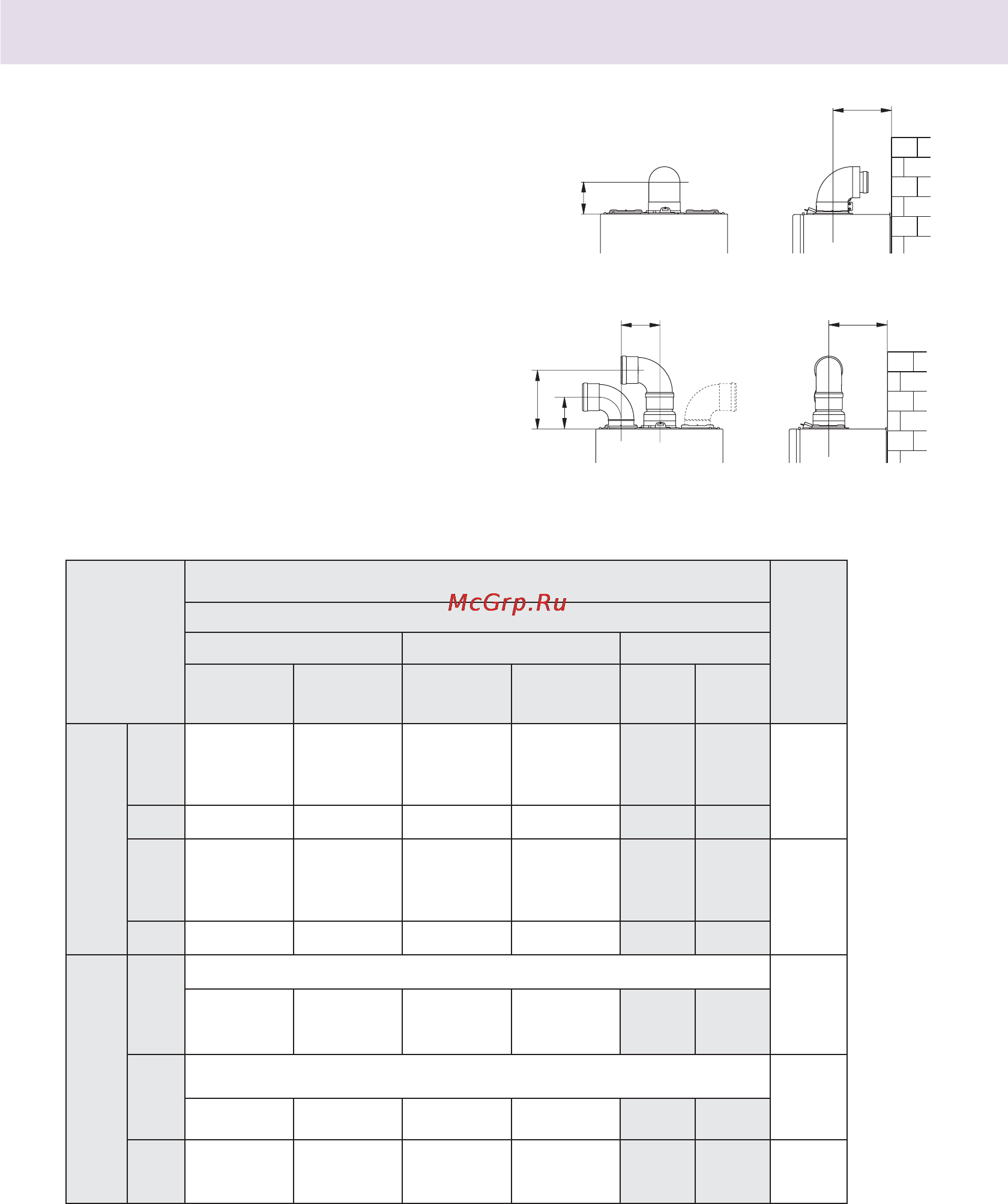

Подсоединение дымохода
Котел должен устанавливаться только при
условии наличия устройства подачи свежего
воздуха и вывода дымовых газов. Эти комплекты
поставляются отдельно от оборудования, с
целью удовлетворить различные решения,
применяемые к оборудованию.
Подробности смотрите в Руководстве
фурнитуры и инструкциях, поставляемых вместе
с различными комплектами.
Котел предрасположен для подсоединения к
системе всасывания и вывода дымовых газов
коаксиального и двухпоточного типа. В случае
с конденсационными котлами, трубопровод
должен иметь наклон (3%) вниз во избежание
застоя конденсата.
120 246
195
105
246
105
Коаксиальная система
Раздельная система
Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Тип газохода
Максимальная длина дымохода/воздуховода, м
Диаметры труб,
мм
TALIA System 15 FF
Диафрагма Ø 37 Диафрагма Ø 42 Без диафрагмы
MIN
MAX MIN MAX
Коаксиальная
система
C12
C32
C42
0,5 0,75 0,75 4
ø 60/100
B32 0,5 0,75 0,75 4
C12
C32
C42
0,75 1 1 11
ø 80/125
B32 0,75 1 1 11
Раздельная система
C12
C32
C42
S1 = S2
ø 80/80
0,5/0,5 6/6 6/6 29/29
C52
C82
1 + S2
ø 80/80
1+1 1+17 1+17 1+58
B22 1171758
ø 80
