Homsair ART 1050WL 35 Black [10/16] Порядок установки

ПОРЯДОК УСТАНОВКИ

-8-

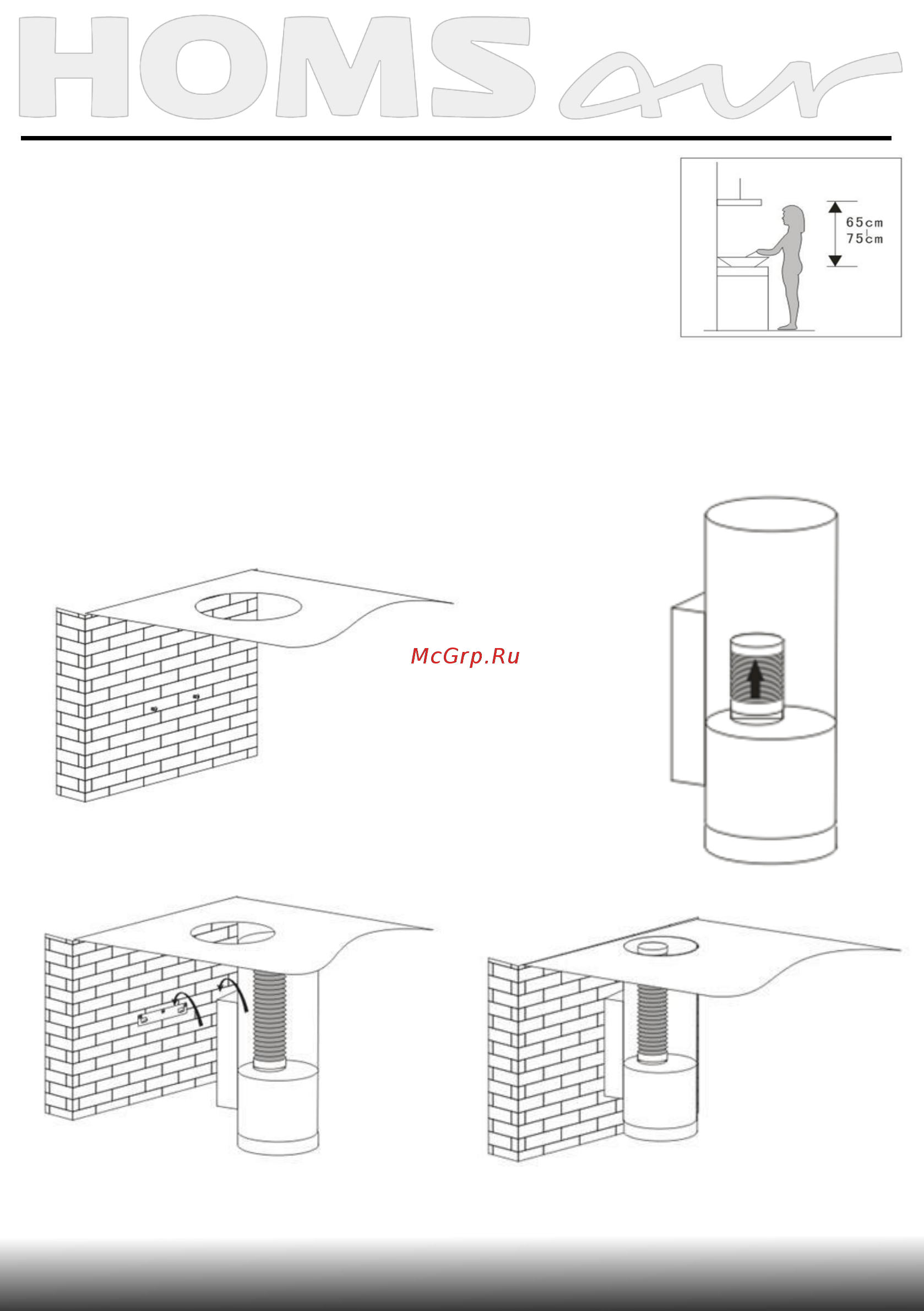

1. Убедитесь, что расстояние от нижней части

вытяжки до плиты 65-75см.

2. Просверлите на стене на расстоянии 100мм друг

от другу 3 отверстия диаметром Ø8mm на уровне

крючков вытяжки. Просверлите отверстие на

потолке. Оно должно совпадать по диаметру с

диаметром кожуха.

3. Вставьте вытяжные винты в отверстия. Прикрепите вытяжку к потолку

– см рис 2.

4. Присоедините очистную трубу к одностороннему клапану, и

расширьте до нужной высоты – см рис. 3.

5. Повесьте вытяжку на крючки – см рис 4 и рис 5.

Рис.3

Рис.2

www.homsair.ru

Рис.4

Рис.5
