ПЕРЕНАЛАДКА
10) ЗАМЕНА ЖИКЛЕРОВ
Конфорки можно приспособить к различным типам
газа путем установки жиклеров, соответствующих
тому типу газа, который вы используете. Жиклеры
прилагаются в комплекте или приобретаются в
авторизованных сервисных центрах. Для замены
жиклеров следует снять рассекатели, при помощи
торцевого ключа „В” открутить жиклер „А” (см.
рис. 13) и заменить его на жиклер,
соответствующий типу используемого газа.
Жиклер рекомендуется прикрутить потуже.
После того как мастер произвел
вышеописанную переналадку, ему следует
приступить к регулировке минимума, в
соответствии с инструкциями,
приведенными в разделе 9.
Затем следует установить пломбу на
регулировочных винтах и прикрепить к
прибору взамен ранее имевшейся новую
табличку, соответствующую новой
регулировке газа, произведенной на приборе.
Эта табличка находится в пакете с
запасными форсунками.
Для удобства установщика ниже приводим таблицу
со следующими данными: расход газа, мощность
конфорок, диаметр жиклеров и рабочее давление
для разных типов газа.

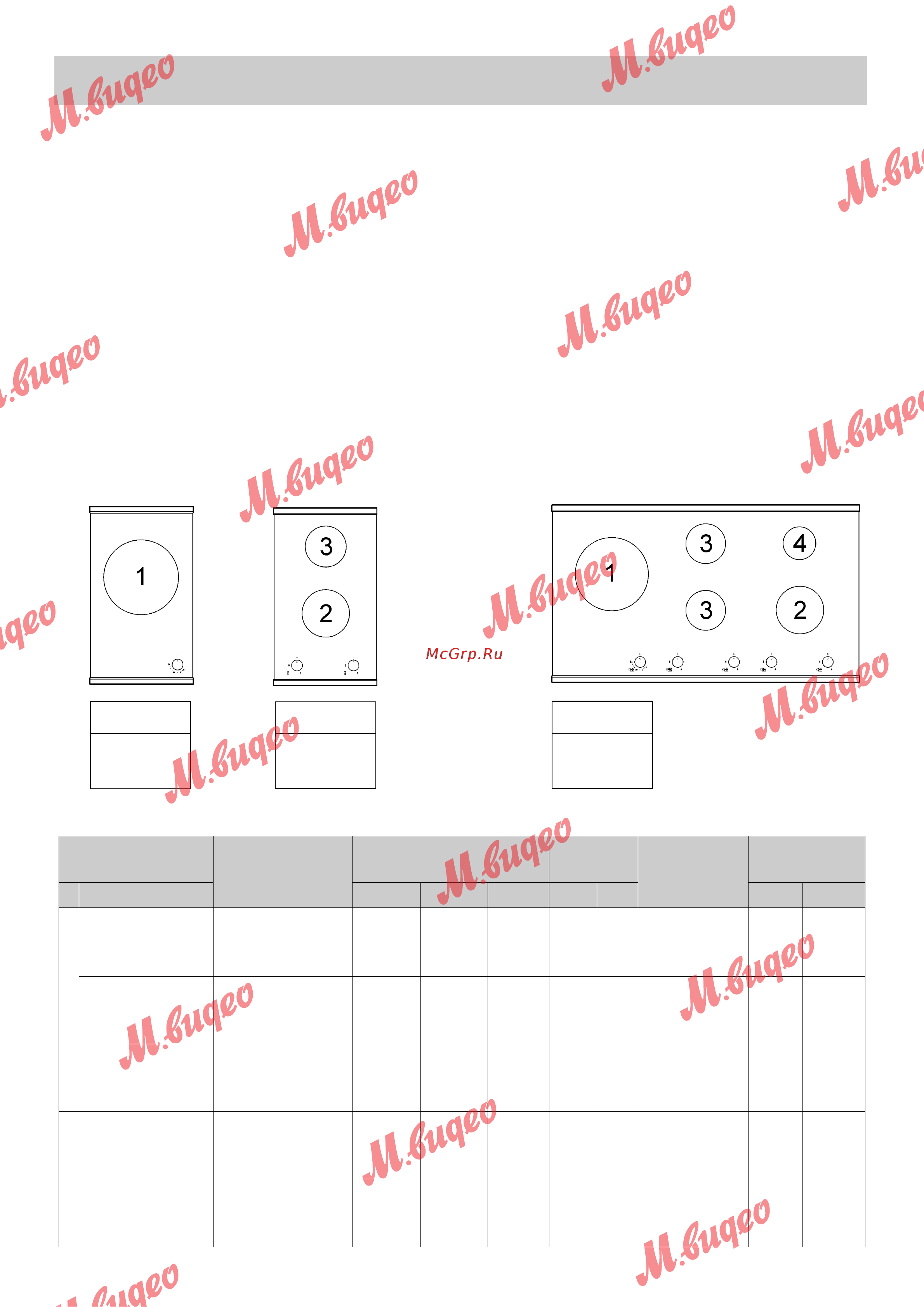

РАСПОЛОЖЕНИЕ КОНФОРОК
ТАБЛИЦА
Конфорки
Газ
Рабочее давление
мбар
Нормальная
частота
Диаметр
жиклеров
1/100 MM
Мощность Вт
№
НАЗВАНИЕ
номин. мин. Макс
г/ч л/ч Мин Макс
1
DUAL
**
G30 - Сжиженный
G20 - Природный
30
20
25
17
35
25
436
571
2x80B + 46B
2x125A + 71A
3500
3500
6000
6000
DUAL
ЦЕНТРАЛЬНЫЙ
G30 - Сжиженный
G20 - Природный
30
20
25
17
35
25
58
76
46B
71A
400
400
800
800
2
Скоростная
G30 - Сжиженный
G20 - Природный
30
20
25
17
35
25
218
286
85
117Y
800
800
3000
3000
3
Полускоростная
G30 - Сжиженный
G20 - Природный
30
20
25
17
35
25
124
167
68
98Z
550
550
1750
1750
4
Вспомогательная
G30 - Сжиженный
G20 - Природный
30
20
25
17
35
25
73
95
51
75X
450
450
1000
1000
EE газовая
плита
56,4%
EE газовая
плита
57,4%
EE газовая
плита
58,3%
GWS3811.0ED
GKS9851.0ED
GKS3820.0ED
