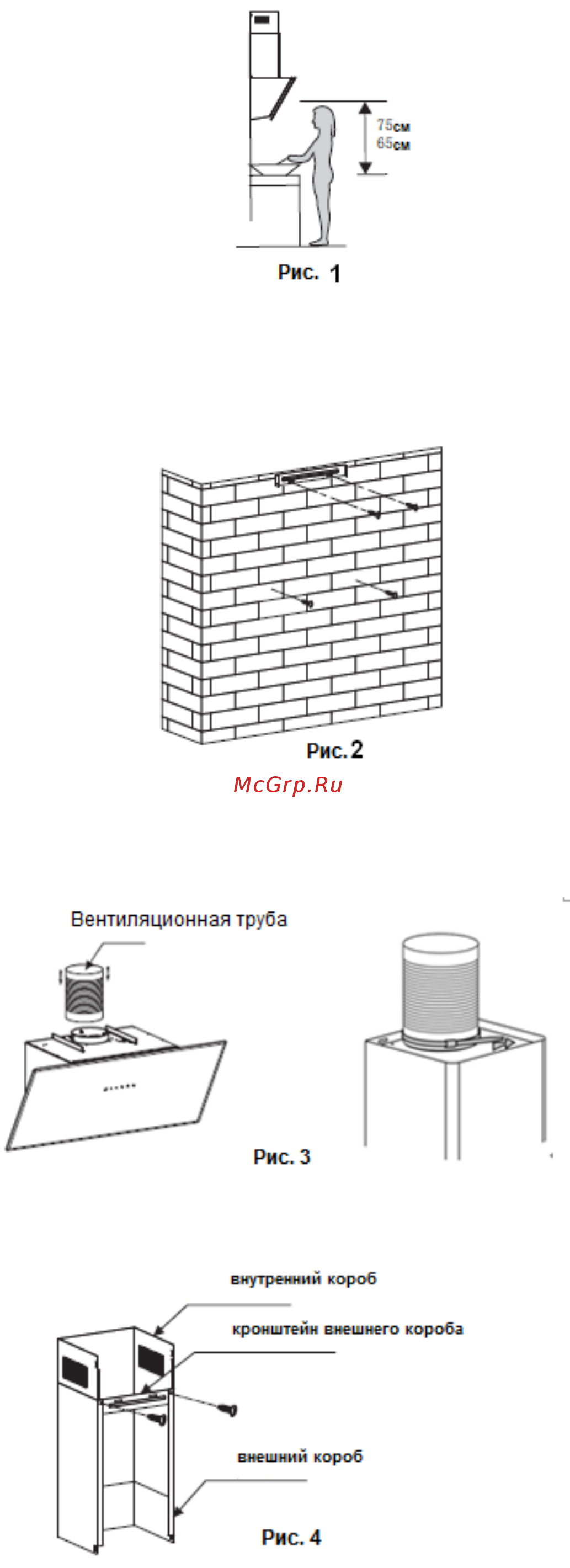

2. Для достижения наилучшей производительности вытяжка должна располагаться на расстоя-

нии 65~75 см над варочной поверхностью.

3. После определения нужной высоты расположения вытяжки, отмерьте местоположение отвер-

стий для крепления прибора и кронштейна внутреннего короба. Просверлите 4 отверстия Ø 8:

2 для крепления кронштейна внутреннего короба и 2 отверстия для крепления корпуса. Сле-

дите, чтобы прибор был выровнен в горизонтальной плоскости. Место крепления кронштейна

внутреннего короба — самая высокая точка вытяжки. См. рис. 2.

4. С помощью дюбелей закрутите 4 х 30 мм винта в стену, затем с помощью двух винтов

4 мм х 40 мм закрепите кронштейн внутреннего короба на стене. См. рис. 2.

5. Установите вентиляционную трубу. С помощью хомута закрепите вентиляционную трубу на

обратном клапане. См. рис. 3.

6. Установите кронштейн внешнего короба на свое место при помощи двух винтов ST4*8 мм.

Внутренний короб должен свободно двигаться по вертикали. См. рис. 4.
