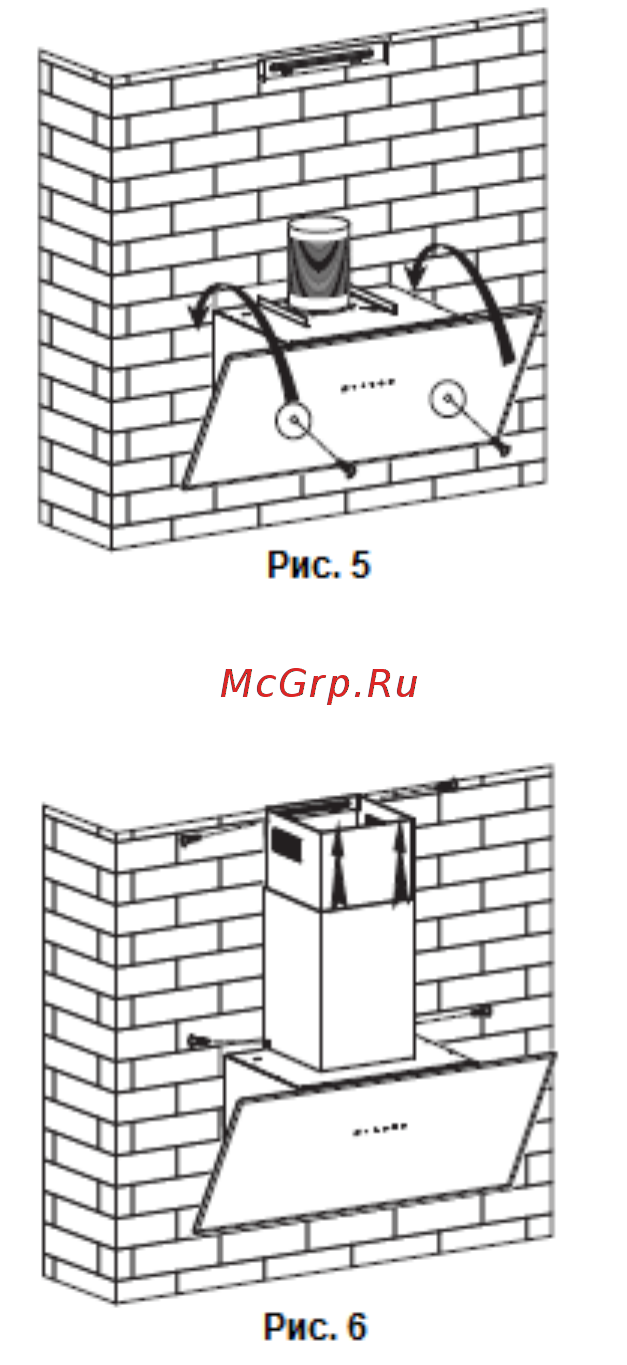

7. Подвесьте прибор на стене, выровняйте его, закрепите с помощью двух предохранительных

винтов ST4*30 мм. Примечание: На задней стороне корпуса расположены два предохранитель-

ных вентиляционных отверстия диаметром 6 мм. См. рис. 5.

8. Отрегулируйте высоту выступа внутреннего короба и закрепите его с помощью двух винтов

ST4*8 мм. См. рис. 6.

Советы по монтажу вентиляционных каналов

Для оптимального отведения воздуха необходимо неукоснительно соблюдать следующие правила:

 Вентиляционные каналы должны быть короткими и прямыми

 Запрещается уменьшать или перекрывать вентиляционные каналы

 С целью уменьшения потери давления при использовании гибких каналов они должны быть уста-

новлены в натянутом положении

 Несоблюдение этих требований приведет к ухудшению производительности и увеличению уровня

шума, издаваемого прибором.

 Работы по монтажу должны выполняться компетентным лицом или квалифицированным электри-

ком.

 Запрещается подсоединять воздуховоды вытяжки к уже существующей системе вентиляции, ко-

торая используется другими приборами, например, обогревателями, газовыми приборами, нагре-

вателями воздуха.

 Изгибы в местах соединения вентиляционных труб не должны быть острее 120°. Труба должна

быть расположена в горизонтальном или ином направлении. Труба должна подниматься от

начальной точки и направляться до стены с отверстием наружу.

 После завершения монтажных работы убедитесь, что вытяжка выровнена надлежащим образом,

чтобы не допустить скапливания жира в одном из краев.
