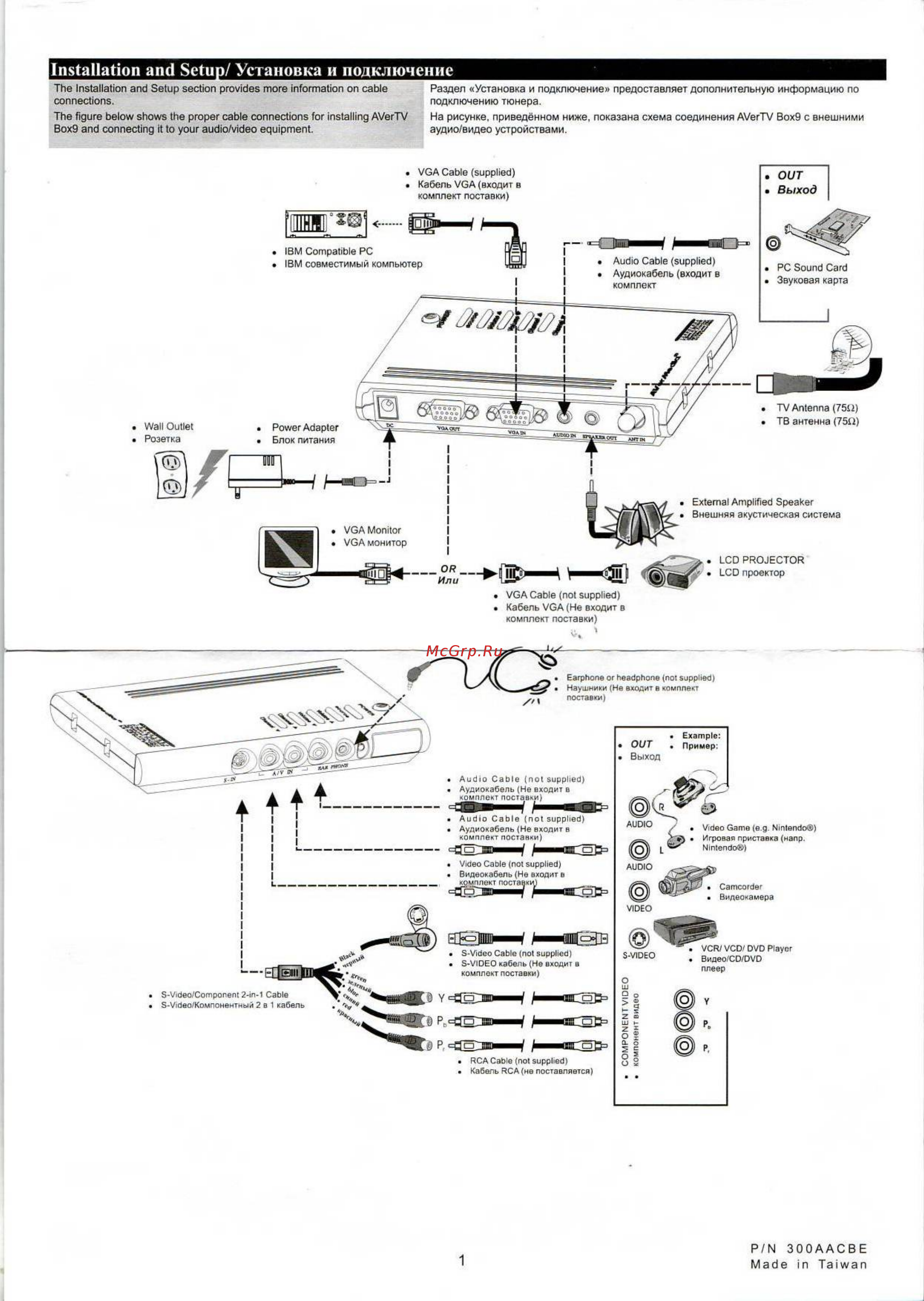

Installation and Setup Установка и подключение The Installation and Setup section provides more information on cable connections Раздел Установка и подкпючение предоставляет дополнительную информацию по подключению тюнера The figure below shows the proper cable connections for installing AVerTV Box9 and connecting it to your audio video equipment На рисунке приведённом ниже показана схема соединения АУегТУ Вох9 с внешними аудио видео устройствами VGA Cable supplied Кабель VGA входит в комплект поставки OUT Выход IBM Compatible PC IBM совместимый компьютер Audio Cable supplied Аудиокабель входит в комплект PC Sound Card Звуковая карта TV Antenna 7512 Wall Outlet Розетка ТВ антенна 7512 ower Adapter Злак питания external Amplified Speaker Внешняя акустическая система VGA Monitor VGA монитор LCD PROJECTOR LCD проектор OR Или VGA cable not supplied Кабель VGA He входит в комплект поставки Example OUT Пример Выход RCA Cable not supplied Кабель RCA не поставляется 1 P N 300AACBE Made in Taiwan
