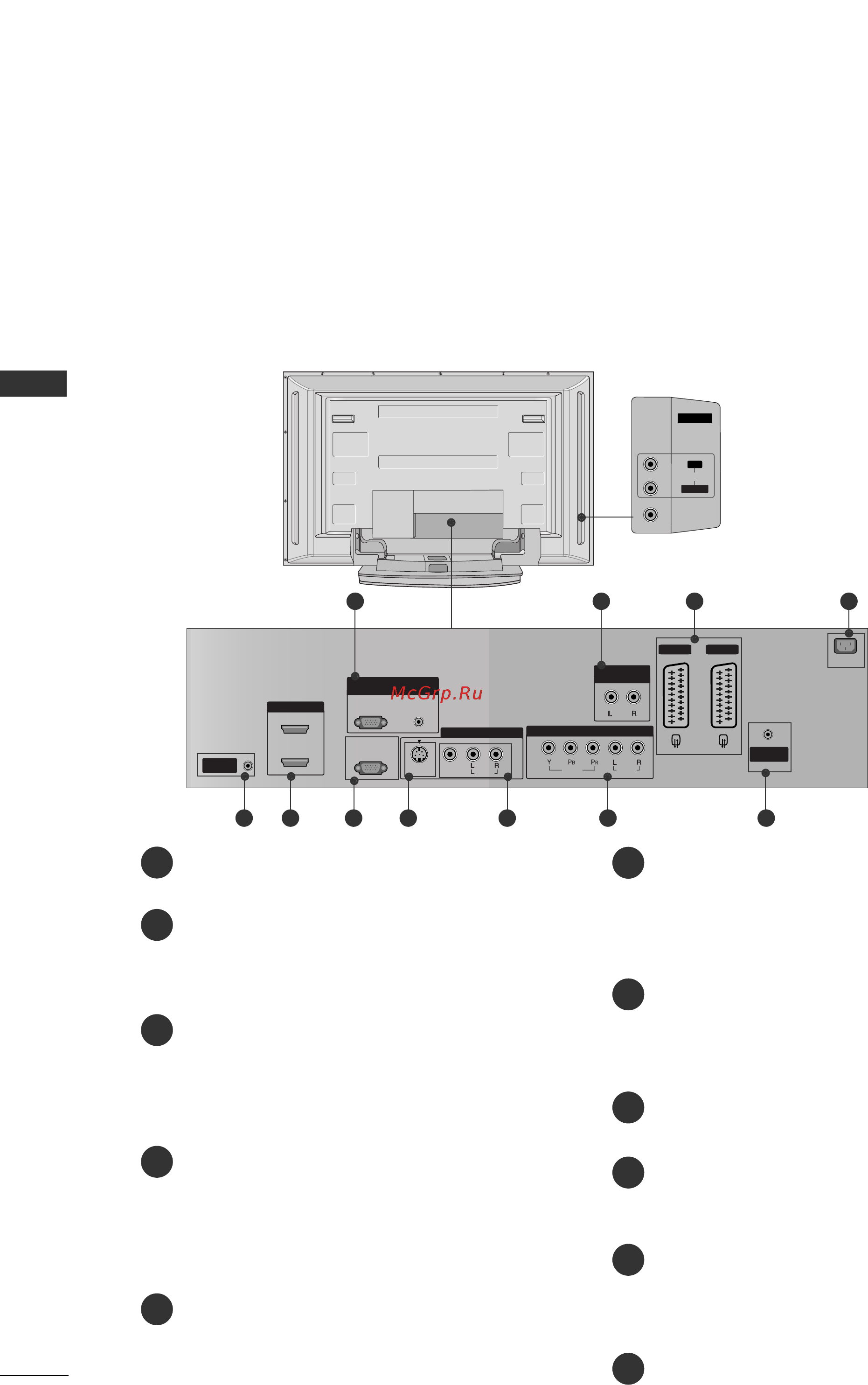

Введение ВАРИАНТЫ ПОДКЛЮЧЕНИЯ Это задняя панель телевизоров серии 42РС1Я 50РС1Я 42РСЗЯ Подключение к задней панели кроме 42PC3R ВВЕДЕНИЕ 4 AUDIO VIDEO Вход АУДИО Служит для прослушивания стереозвука с внешнего устройства Вход ВИДЕО Служит для приема видеосигнала с видеоустройства О а ГП сото i fw Входной порт RGB Аудио Вход HDMI Для приема сигнала с компьютера Подключите сигнал HDMI к разъему HDMI IN Подключите сигнал DVI видео к порту HDMI DVI с помощью кабеля DVI HDMI Выходной порт переменного аудио Для подключения внешнего усилителя или дополнительного низкочастотного динамика к системе объемного звучания Входной порт RS 232C УПРАВЛЕНИЕ ОБСЛУЖИВАНИЕ Разъем Euro SCART AV1 AV2 Подключите последовательный порт Для приема сигнала от внешнего устройства или передачи сигнала на внешнее устройство с помощью кабелей SCART устройства управления к разъему RS 232C Вход S Video Для подключения к устройству S VIDEO Разъем для кабеля питания Вход Аудио Видео Этот телевизор работает от источника переменного тока Напряжение указано на странице Спецификации Не подключайте телевизор к источнику постоянного тока Для приема аудио видеосигнала внешнего устройства ф Вход компонентного сигнала Component Для приема компонентного Порт пульта дистанционного управления аудио видеосигнала от устройства ф 6 Антенный вход от
