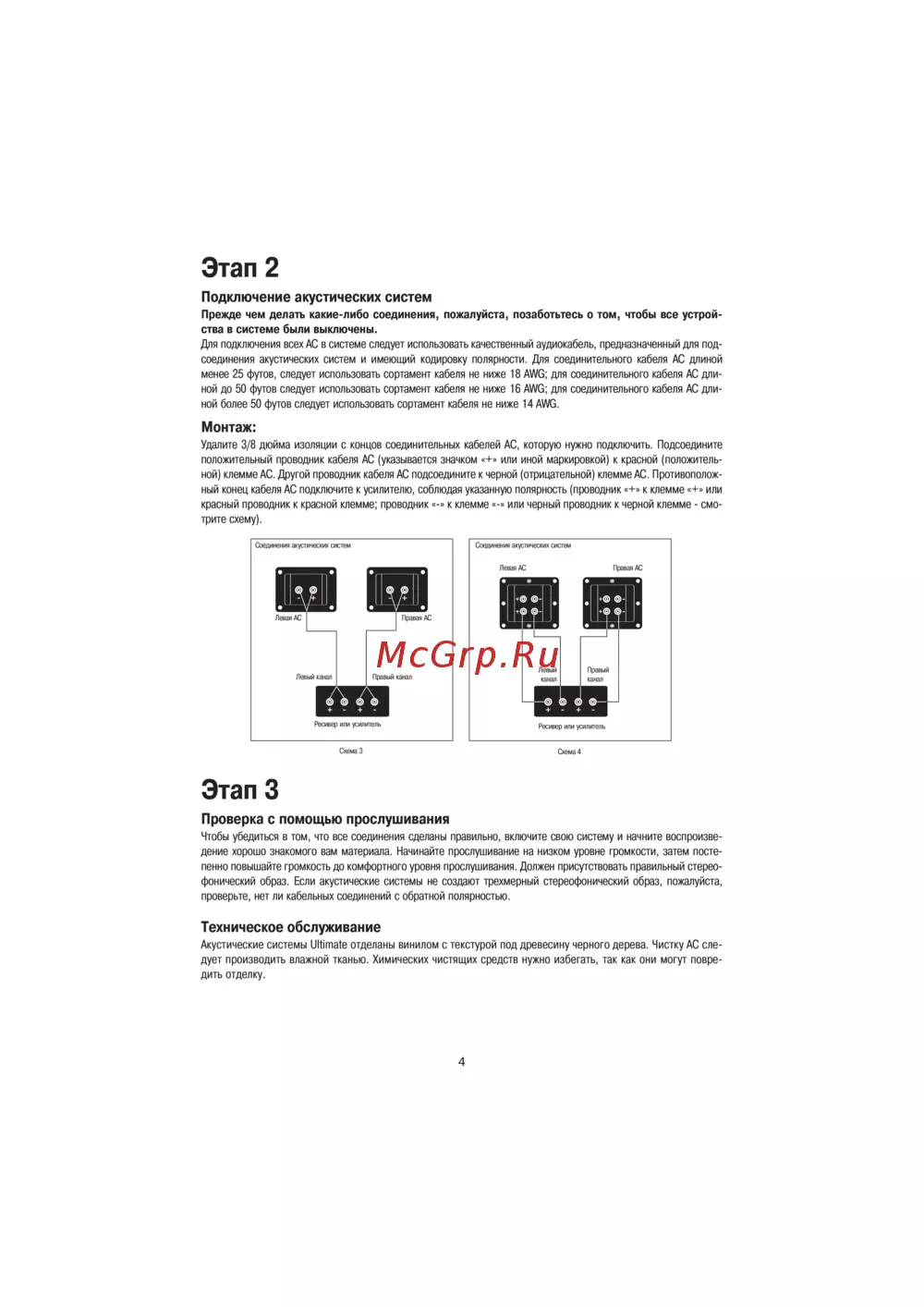

Этап 2

Подключение акустических систем

Прежде чем делать какие4либо соединения, пожалуйста, позаботьтесь о том, чтобы все устрой4

ства в системе были выключены.

Для подключения всех АС в системе следует использовать качественный аудиокабель, предназначенный для под

соединения акустических систем и имеющий кодировку полярности. Для соединительного кабеля АС длиной

менее 25 футов, следует использовать сортамент кабеля не ниже 18 AWG; для соединительного кабеля АС дли

ной до 50 футов следует использовать сортамент кабеля не ниже 16 AWG; для соединительного кабеля АС дли

ной более 50 футов следует использовать сортамент кабеля не ниже 14 AWG.

Монтаж:

Удалите 3/8 дюйма изоляции с концов соединительных кабелей АС, которую нужно подключить. Подсоедините

положительный проводник кабеля АС (указывается значком «+» или иной маркировкой) к красной (положитель

ной) клемме АС. Другой проводник кабеля АС подсоедините к черной (отрицательной) клемме АС. Противополож

ный конец кабеля АС подключите к усилителю, соблюдая указанную полярность (проводник «+» к клемме «+» или

красный проводник к красной клемме; проводник «» к клемме «» или черный проводник к черной клемме  смо

трите схему).

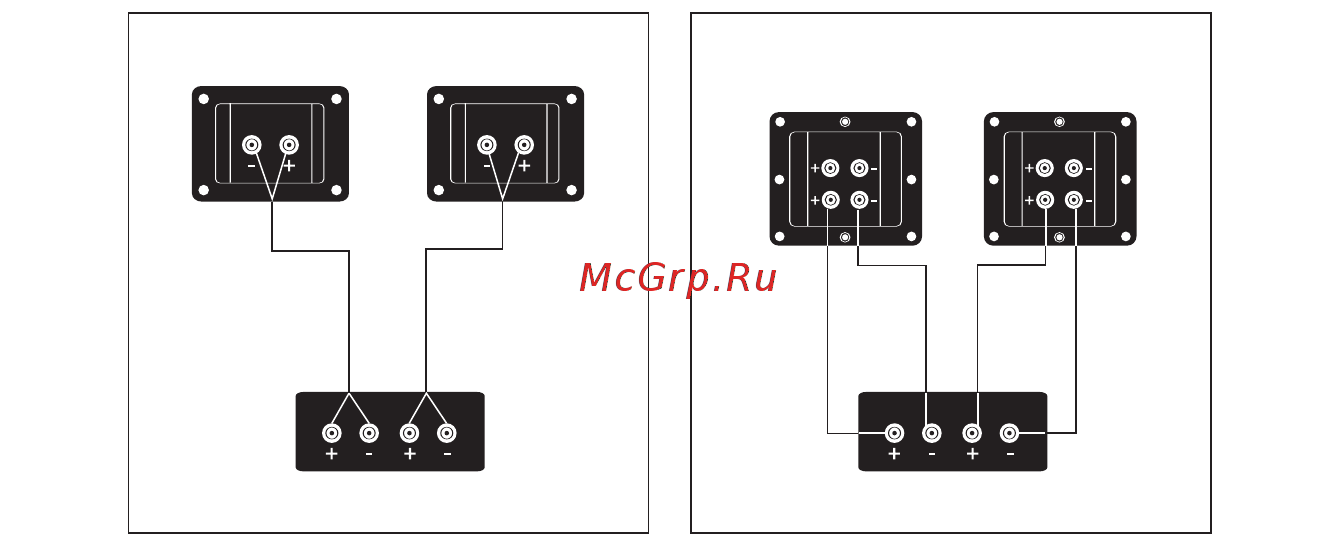

Соединения акустических систем

Левая АС Правая АС

Схема 3

Ресивер или усилитель

Левый канал Правый канал

Соединения акустических систем

Правая АС

Правый

канал

Ресивер или усилитель

Левый

канал

Левая АС

Схема 4

Этап 3

Проверка с помощью прослушивания

Чтобы убедиться в том, что все соединения сделаны правильно, включите свою систему и начните воспроизве

дение хорошо знакомого вам материала. Начинайте прослушивание на низком уровне громкости, затем посте

пенно повышайте громкость до комфортного уровня прослушивания. Должен присутствовать правильный стерео

фонический образ. Если акустические системы не создают трехмерный стереофонический образ, пожалуйста,

проверьте, нет ли кабельных соединений с обратной полярностью.

Техническое обслуживание

Акустические системы Ultimate отделаны винилом с текстурой под древесину черного дерева. Чистку АС сле

дует производить влажной тканью. Химических чистящих средств нужно избегать, так как они могут повре

дить отделку.
