3D Systems CubeX 401383 [8/21] Навигация в главном меню

3 . В главном меню выберите опцию 'Home'.

4 . Нажмите кнопку 'Home'. При этом каретка экструдера будет перемещаться к каждому из выключателей исходного положения. Таким

образом проверяются оси XYZ и функция ″Home″. Каретка экструдера должна остановиться в исходном положении в заднем левом

углу принтера.

НАВИГАЦИЯ В ГЛАВНОМ МЕНЮ

В главном меню можно перемещаться с помощью стрелок в нижних углах экрана (рис. 16).

ЗАМЕНА КАРТРИДЖА С МАТЕРИАЛОМ

Функция 'Replace' (Заменить) выполняет процесс снятия картриджа и замены его новым (рис. 17). Если вы уже вставили новый

картридж в пустой док, загрузку картриджа нужно пропустить.

СНЯТИЕ КАРТРИДЖА:

1. Выберите 1, 2 или 3 экструдер.

2 . На панели управления появится сообщение "Heating Print Jet Please Wait..." (Разогрев головки экструдера, пожалуйста. подождите...).

3 . Когда экструдер нагреется, осторожно вытяните нить из трубки подачи (рис. 18)

УСТАНОВКА НОВОГО КАРТРИДЖА:

1. Снимите барашковый винт с нового картриджа.

2 . Установите барашковый винт на использованный картридж (рис. 19).

3 . Вытяните материал из нового картриджа на 300 мм.

4 . Отрежьте конец нити на 50 мм (рис. 20).

5 . Проведите нить под зажимом картриджа и заправьте в подающую трубку (рис. 21).

6 . Вставьте новый картридж в док (рис. 22).

7 . Выталкивайте нить через трубку, пока она не выйдет наружу (рис. 23 и 24)

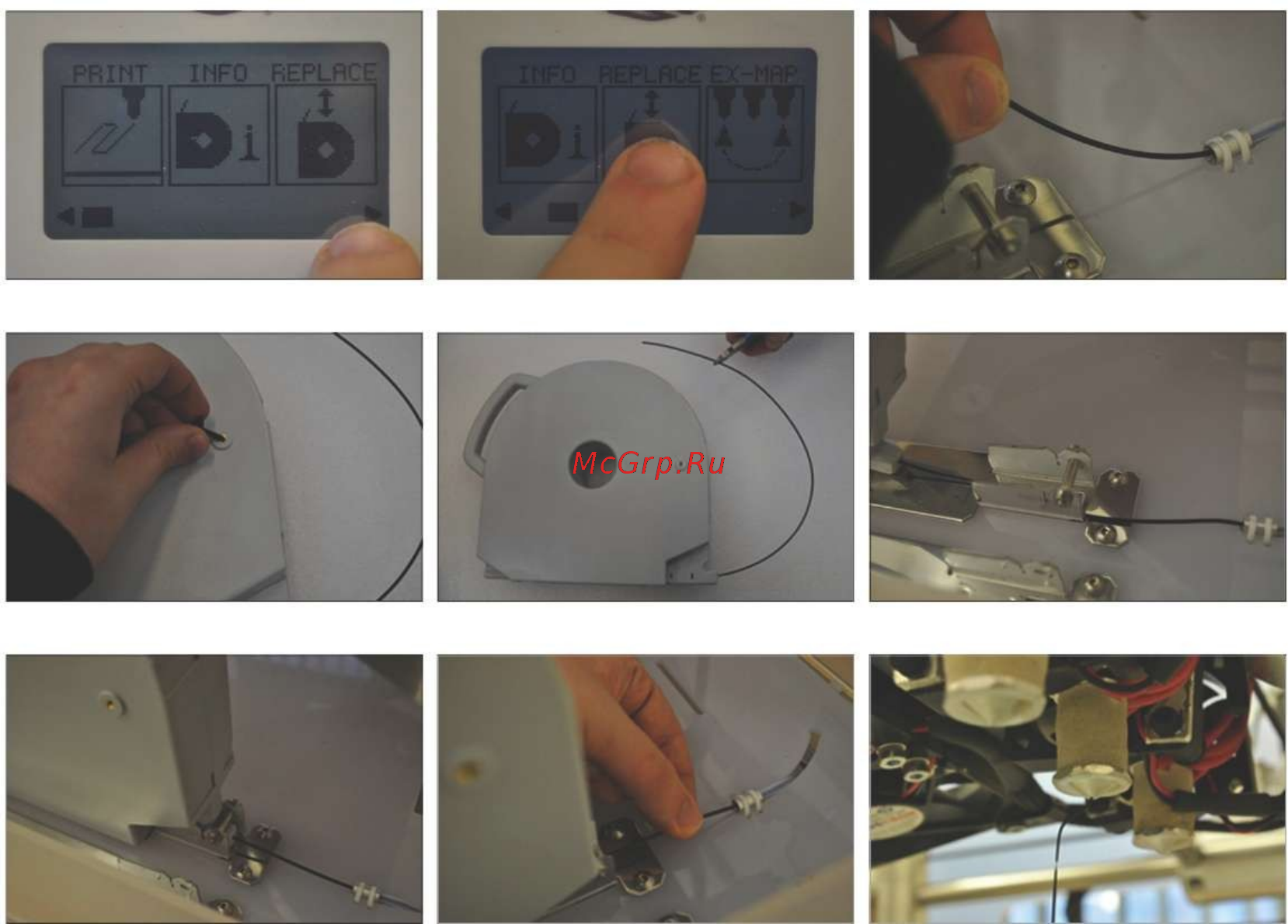

Рис. 16 Рис. 17 Рис. 18

Рис. 19 Рис. 20 Рис. 21

Рис. 22 Рис. 23 Рис. 24
