Система управления Logamatic 4122 - элементы управления4
4 Система управления Logamatic 4122 - элементы управления

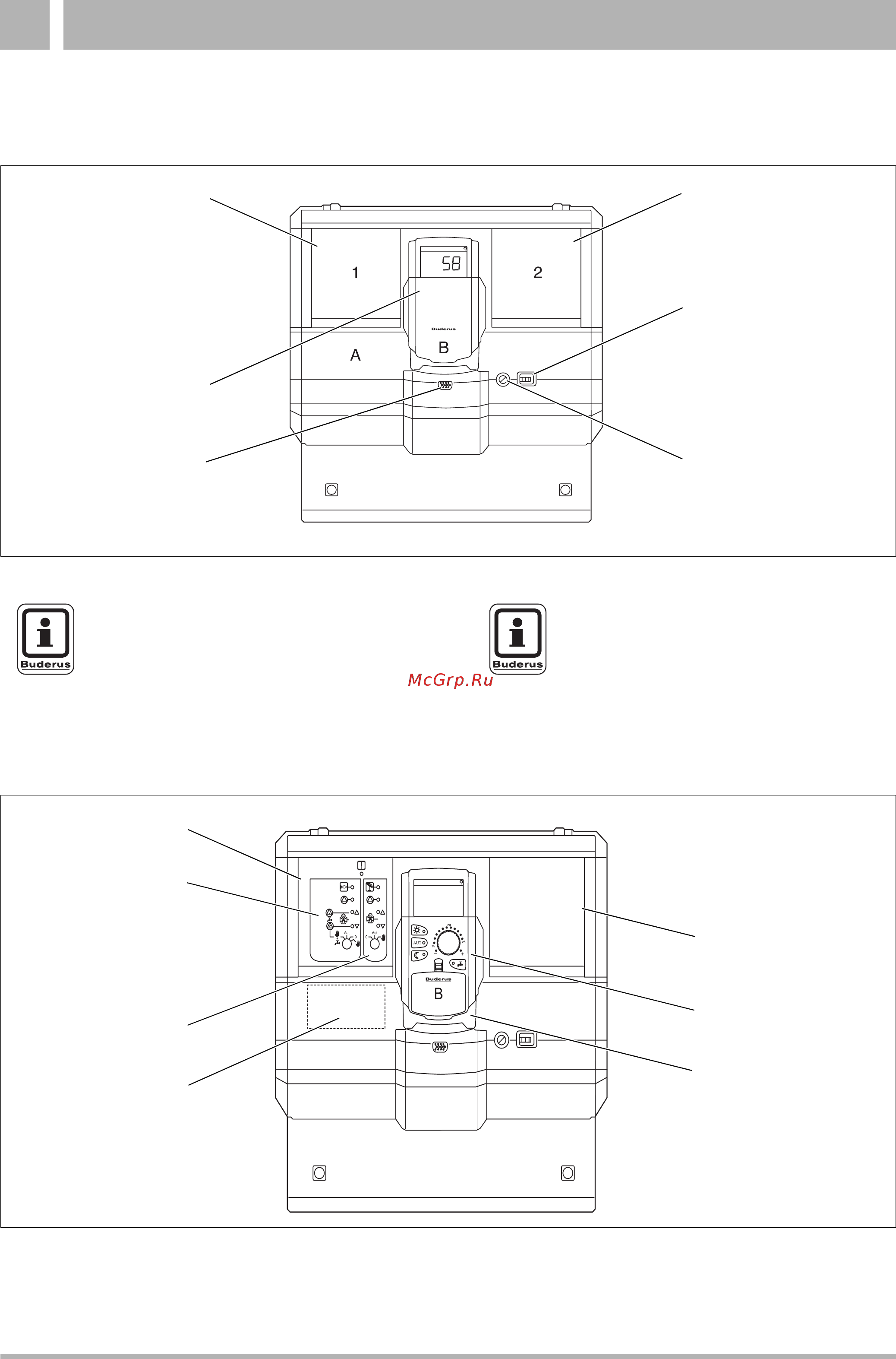

Рис. 1 Элементы управления
Выключатель
вкл./выкл.
Подключение внешних
сервисных приборов и
MEC2 (под крышкой)
Разъем 1
Дисплей котла ZM435
Разъем 2
Предохранитель 10 AT
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
На дисплее котла показана темпера-
тура подающей линии системы.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Система управления Logamatic 4122
может также поставляться с пультом
управления MEC2.
Пример комплектации модулями (Logamatic 4121)
Рис. 2 Комплектация модулями
Разъем 1 для модуля ZM424,
предназначенного для
отопительного
контура 1 – со смесителем
Как вариант:
отопительного контура 1 без
смесителя + контура ГВС и
циркуляционного контура
отопительного контура 2 –
со смесителем
Разъем A для модуля
FM455 KSE1
Разъем 2
для других модулей
MEC2
CM431
