Установка платы беспроводной сети

ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с

информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным

в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними

компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними

компонентами компьютера

. Дополнительные сведения по вопросам безопасности см. на веб-странице,

посвященной соответствию нормативам: www.dell.com/regulatory_compliance.

Процедура

ПРЕДОСТЕРЕЖЕНИЕ: Не помещайте кабели под платой беспроводной сети во избежание ее повреждения.

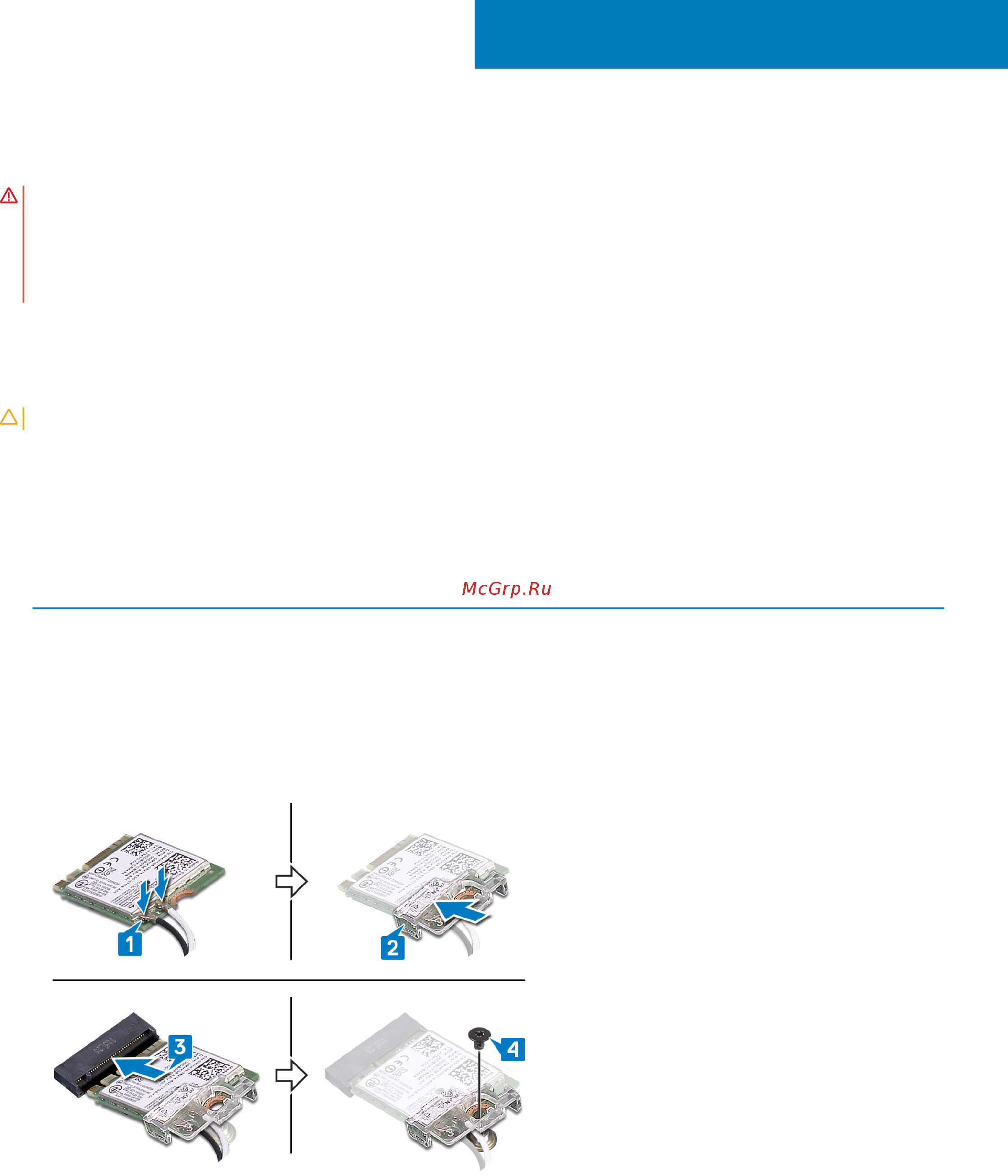

1 Подсоедините антенные кабели к плате беспроводной сети.

В приведенной ниже таблице описывается схема цветов антенных кабелей платы беспроводной сети, поддерживаемой

компьютером.

Таблица 2. Цветовая схема антенных кабелей

Разъемы на плате беспроводной сети Цвет антенного кабеля

Основной (белый треугольник) Белый

Вспомогательный (черный треугольник) Черный

2 Продвиньте и установите на место кронштейн платы беспроводной связи на плате беспроводной связи.

3 Совместите выемку на плате беспроводной связи с выступом на слоте платы беспроводной сети и вставьте плату

беспроводной сети под углом в слот платы беспроводной связи.

4 Вверните обратно винт (M2x3), которым кронштейн платы беспроводной сети крепится к плате беспроводной сети,

упору для рук и клавиатуре в сборе.

Установка платы беспроводной сети 25
