Установка камеры
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера
. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Процедура

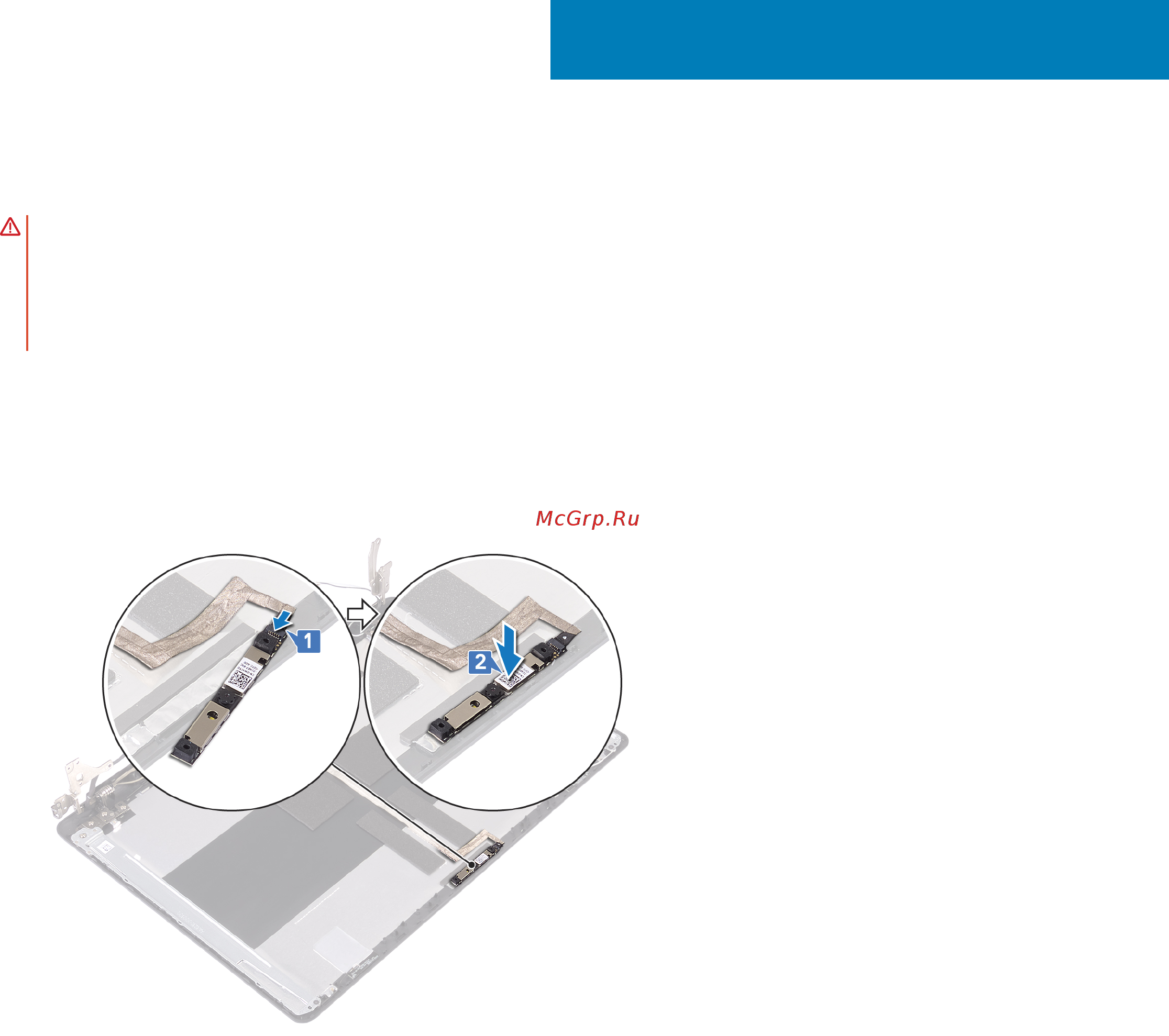

1 Подключите кабель камеры к модулю камеры.
2 С помощью направляющего штыря установите модуль камеры на заднюю крышку дисплея и антенну в сборе.
Действия после завершения операции
1 Установите панель дисплея.
2 Установите лицевую панель дисплея.
3 Установите дисплей в сборе.
4 Установите плату беспроводной сети.
5 Установите на место нижнюю крышку.
44
Установка камеры 77
