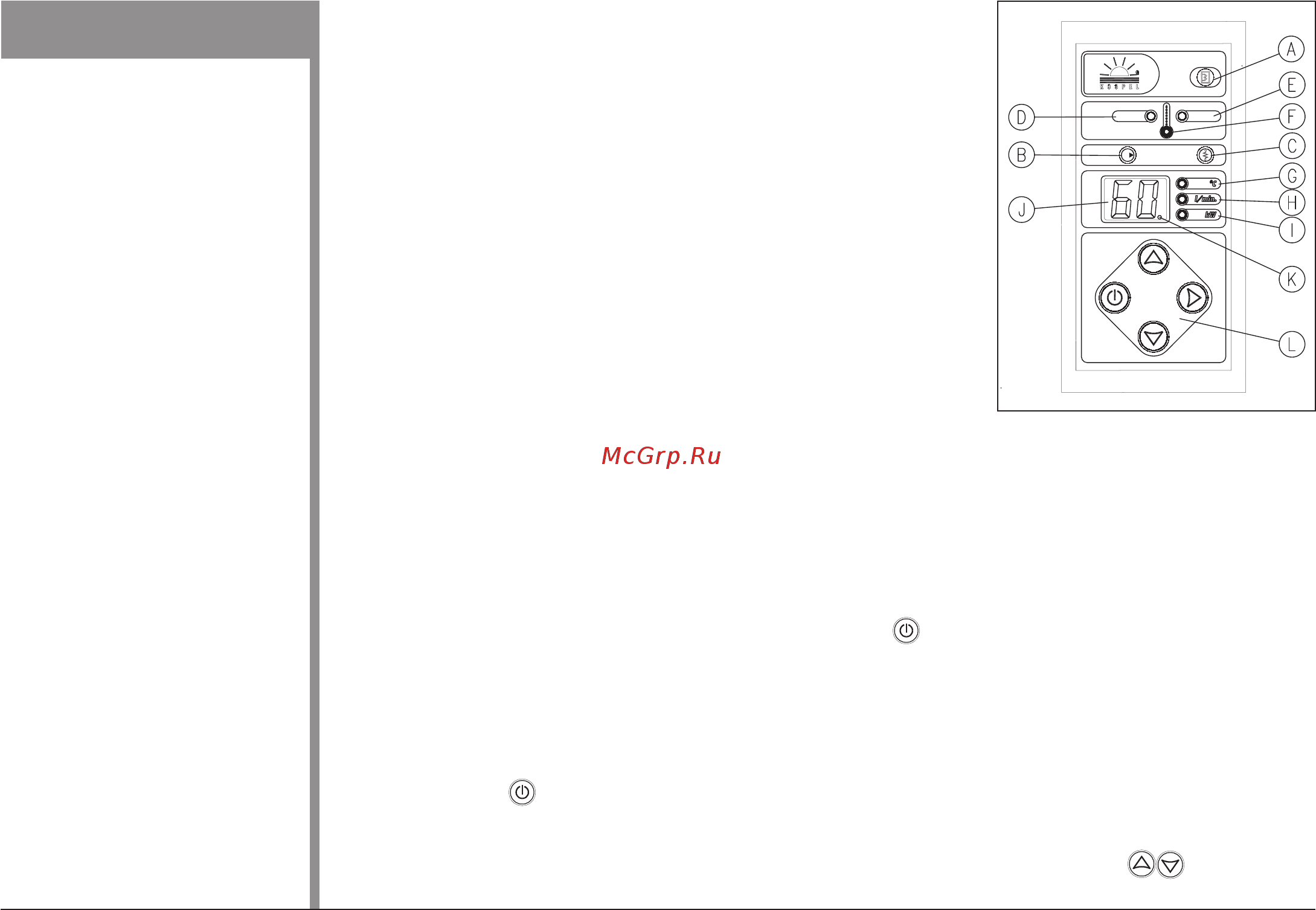

Рис.10Панельуправления
A- индикаторработыкотлана
теплообменник
B- индикатор включения насоса
иналичияпротока
C- индикатор комнатного регу-
лятораивключениянагрева
D- индикатортемпературыте-
плоносителянавходе
E- индикатортемпературы
те-
плоносителянавыходе
F- индикатор установленной
температурытеплоносителя
G,H,I- рабочиеиндикаторы
J- цифровойдисплей
K- индикатор установленной
температурывтеплообмен-
нике
L- кнопкиуправления
Рекомендации
Для обеспечения безаварийной работы котла следует:
1. Не спускать воду из отопительной проводки после окончания
отопительного сезона.
2. Ликвидировать все возможные подтеки из отопительной проводки
и мест подсоединения котла.
3. В перерыве между отопительными сезонами установить котел в
летний рабочий режим и не отключать электропитание от котла.
10
Обслуживание панели управления
На панели управления котла расположены две рабочие зоны – сигнализационная (элементы А - К) и
зона управления (L). Потребитель может выбрать один из трех рабочих режимов: режим простоя, зимний
(отопление или отопление + работа на бойлер косвенного нагрева) и летний (работа на бойлер косвен-
ного нагрева). Котел типа EKCO.L1...p и EKCO.L1N...p не может работать на бойлер косвенного нагрева.
Режим простоя.
В режиме простоя (все индикаторы на панели управления погашены) насос будет ежедневно вклю-
чаться на 15 мин., что предохраняет его от заклинивания. Перевод котла в режим простоя осуществля-
ется нажатием и придержанием в течение 2 секунд кнопки . Следует помнить о подключении котла к
электросети в перерыве между отопительными сезонами. Чтобы избежать включения насоса в вечернее
время (в перерыве между отопительными сезонами), процедуру перевода котла в режим простоя сле-
дует осуществить днем. Следует помнить, что время перевода в режим простоя будет одновременно
являться временем ежедневного включения насоса.
Зимний режим
Нажатие кнопки , в момент, когда котел находится в режиме простоя, приводит к переходу в зимний
рабочий режим (отопление или отопление + работа на бойлер косвенного нагрева, в зависимости то
того подключен ли к котлу бойлер). На цифровом дисплее высвечивается температура теплоносителя.
Горящий индикатор F свидетельствует о возможности задания при помощи кнопок температуры
теплоносителя в диапазоне 40 – 85°C Для котлов типа EKCO.L1...p и EKCO.L1N...p - 30 - 60
0
C.
Эксплуатация
