Руководство для пользователя и технического персонала

7.8. Проверка аппарата

После установки аппарата и проверки на герметичность должны быть проверены: работа горелки

(п. 4.1.2, стр. 9), работа автоматики безопасности (п. 8.2.7, стр. 19), температура и расход горячей

воды. Включение и выключение аппарата, и регулировку температуры воды выполнять в

соответствии с разделом 3 (стр. 5).

Примечание. После хранения аппарата в помещении с отрицательной температурой его

первый запуск производить не ранее, чем через 1,5 ч после переноса его в тѐплое помещение.

При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе

в аппарат (см. п. 7.8.2). Давление газа должно соответствовать значению, указанному в разделе

«Свидетельство о приемке».

7.8.1. Проверка работоспособности термодатчика (датчика наличия тяги).

Для проверки датчика тяги необходимо снять дымоотвод, включить аппарат и при номинальном

режиме работы (при полностью открытом газовом кране и номинальном расходе воды) закрыть

горловину газоотводящего устройства металлическим листом. Через 15…60 секунд аппарат должен

отключиться.

После проверки установить газоотводящую трубу на место, обеспечив герметичность

соединения.

7.8.2. Проверка давления в газовой системе.

ВНИМАНИЕ! Давление газа проверяется при работающем водонагревателе.

Для замера давления газа на входе в аппарат необходимо использовать дифманометр, для чего:

- закрыть газовый кран на входе в аппарат;

- подключить дифманометр (Рис. 9 и Рис. 10) к патрубку 1, находящемуся на входе 3

газового регулятора водогазового узла, предварительно отвернув винт с уплотнением 2;

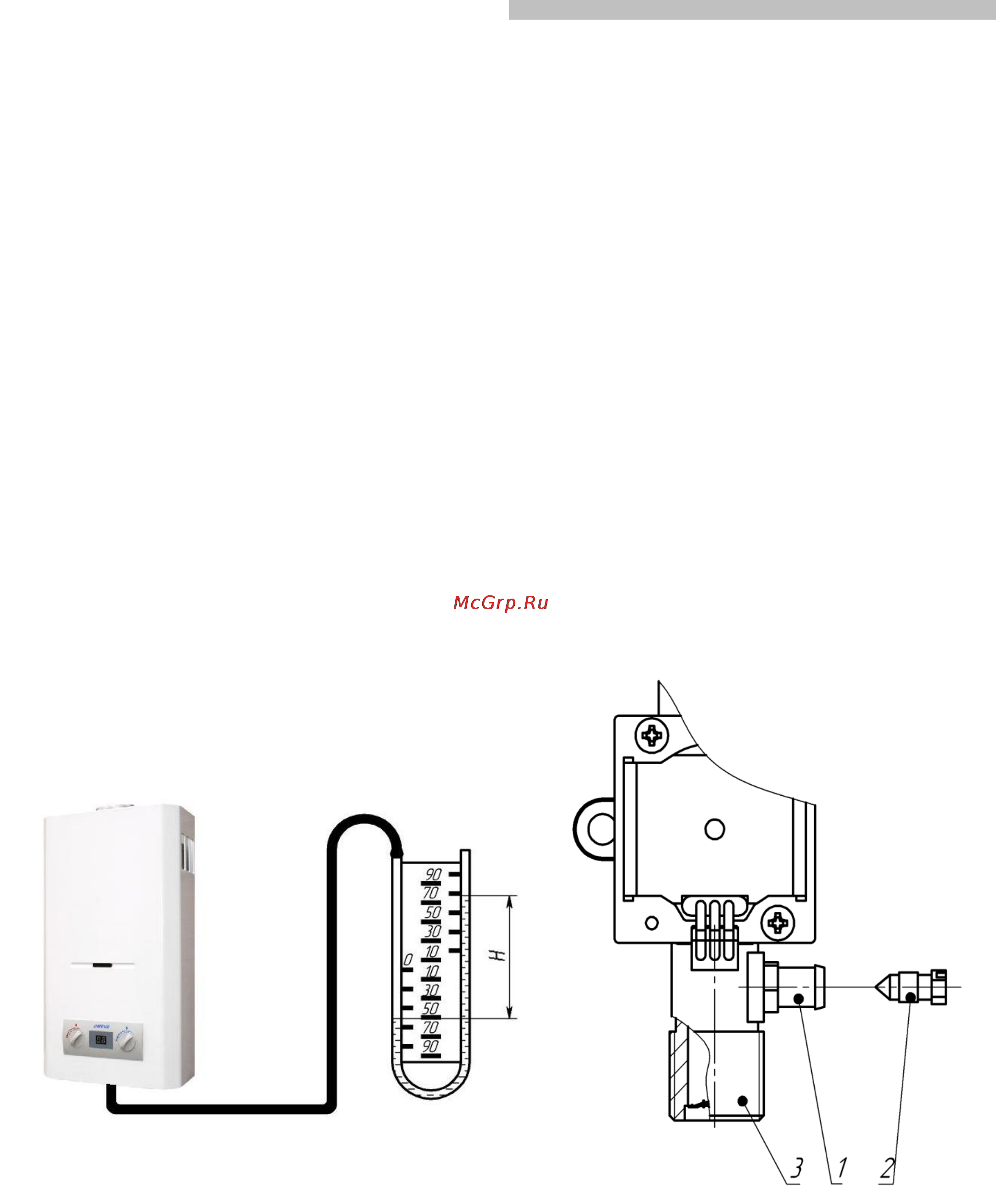

Рис. 9. Подключение дифманометра для

замера давления

1 – патрубок замера давления газа; 2 – винт с

уплотнением; 3 – входной патрубок газового

узла.

Рис. 10. Патрубок замера давления

газа

- запустить аппарат в работу;

- определить показание прибора H (давление в мм вод. ст.), которое должно соответствовать

давлению, указанному в разделе 15.
