Руководство для пользователя
6
3.1. Включение аппарата
3.1.1. Для включения аппарата необходимо:
а) установить элементы питания в батарейный отсек (при их отсутствии, см. п. 3.3, стр. 7);
б) открыть запорный кран на газопроводе перед аппаратом (если он был закрыт);
в) открыть запорный кран холодной воды на водопроводе, установленный перед аппаратом (если он
был закрыт);
г) повернуть ручки 1 и 2 в положения минимального расхода газа и воды (см. Рис. 2а);
д) открыть кран горячей воды, при этом должны начаться искровые разряды между свечой и
горелкой (если расход воды, проходящей через аппарат, будет не менее 2,5 л/мин), от искровых
разрядов должна зажечься горелка и начаться нагрев воды.
Примечание. При первом зажигании или после длительного перерыва в работе аппарата,
воспламенение горелки будет происходить только после удаления воздуха из газовых коммуникаций.
Так как искровые разряды длятся около 7 секунд после включения воды, то для продолжения
розжига необходимо кран горячей воды закрыть, а затем снова открыть. Такую процедуру
необходимо повторить до полного выхода воздуха из коммуникаций, пока не произойдет розжиг
горелки.
3.1.2. После включения аппарата необходимо визуально проверить работу горелки, через смотровое
окно 3 (см. Рисунок 1, стр. 5). Пламя должно быть голубым, ровным и не иметь жѐлтых коптящих
краѐв, указывающих на засорение внутренних каналов секций горелок.
ВНИМАНИЕ! Во избежание ожогов при включении аппарата не следует приближать глаза
слишком близко к смотровому окну.
3.2. Способы регулирования степени нагрева воды
3.2.1. Регулирование расхода воды через аппарат производится ручкой 1 (Рис. 2): поворот ручки в
положение “Минимальный расход” уменьшает расход воды, поворот ручки в положение
“Максимальный расход” увеличивает расход воды. При этом в положении ручки “Минимальный
расход” включение водонагревателя происходит при расходе воды не менее 2,5 л/мин, в положении
“Максимальный расход” – при расходе воды не менее 6 л/мин. В промежуточных положениях ручки
1 включение водонагревателя происходит, соответственно, в диапазоне расхода 2,5…6 л/мин.
При пониженном входном давлении воды (при небольшом, обеспечиваемом водопроводной
сетью расходе воды) для включения аппарата рекомендуется ручку 1 оставлять в положении
“Минимальный расход”. В этом положении на выходе аппарата возможно получение малого и
среднего расхода (2,5…5 л/мин) горячей воды. Для получения большого количества теплой воды на
выходе аппарата при нормальном входном давлении воды (при обеспечиваемых водопроводной
сетью расходе воды 6 л/мин и более) ручку 1 следует перевести в положение “Максимальный
расход”.

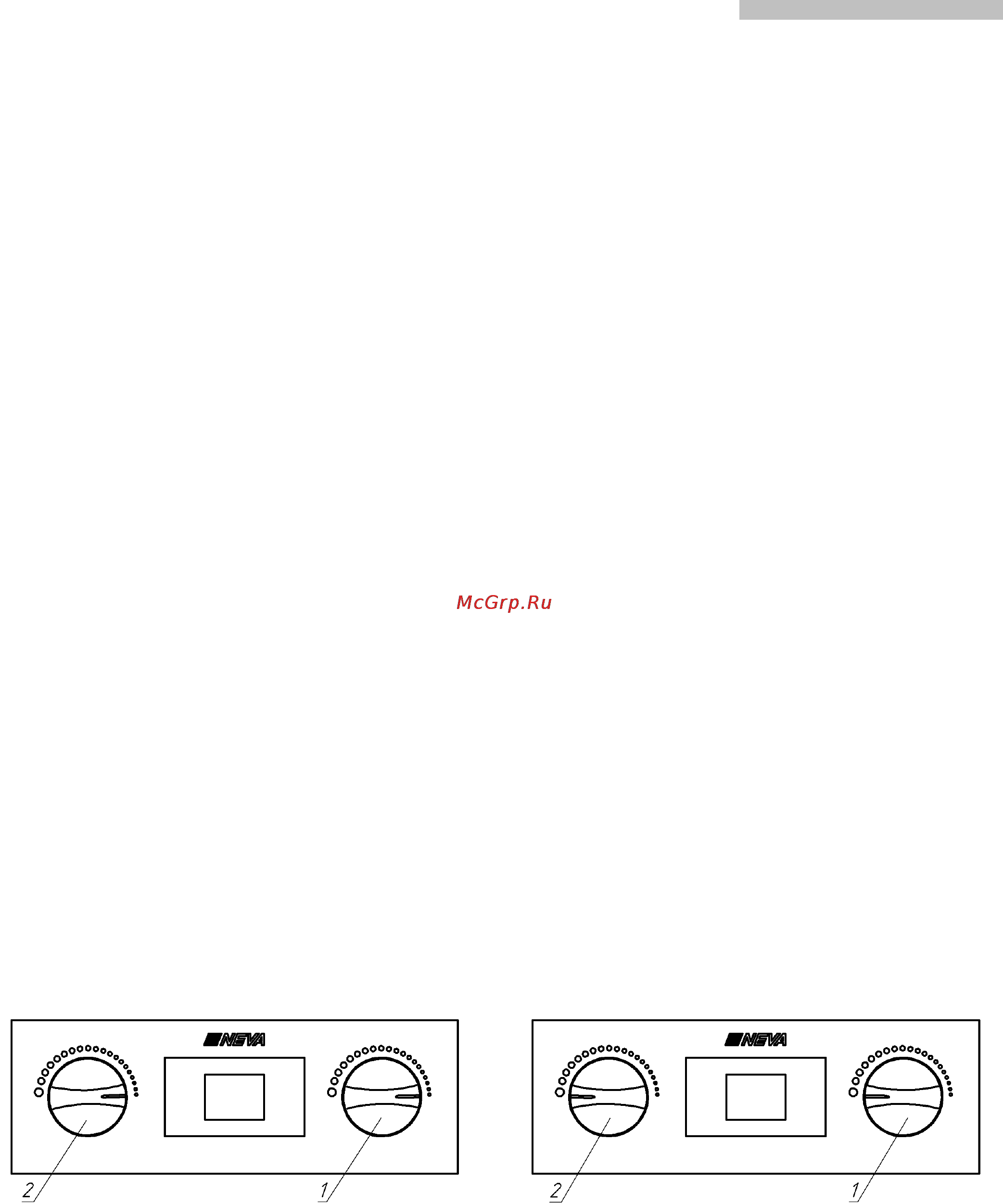

а) Ручки регулировки расхода газа 2 и
расхода воды 1 в положении
“Минимальный расход”
б) Ручки регулировки расхода газа 2 и
расхода воды 1 в положении
“Максимальный расход”
Рис. 2. Положения ручек регулировки
Примечание. При малом расходе воды, протекающей через работающий аппарат, поворот ручки 1 в
положение “Максимальный расход” может привести к погасанию горелки. Погасание горелки
возможно и при уменьшении расхода краном горячей воды или при падении входного давления
воды. Чтобы горелка снова заработала, необходимо повернуть ручку 1 в положение “Минимальный
расход” или увеличить расход воды краном горячей воды.
