Руководство для пользователя
9

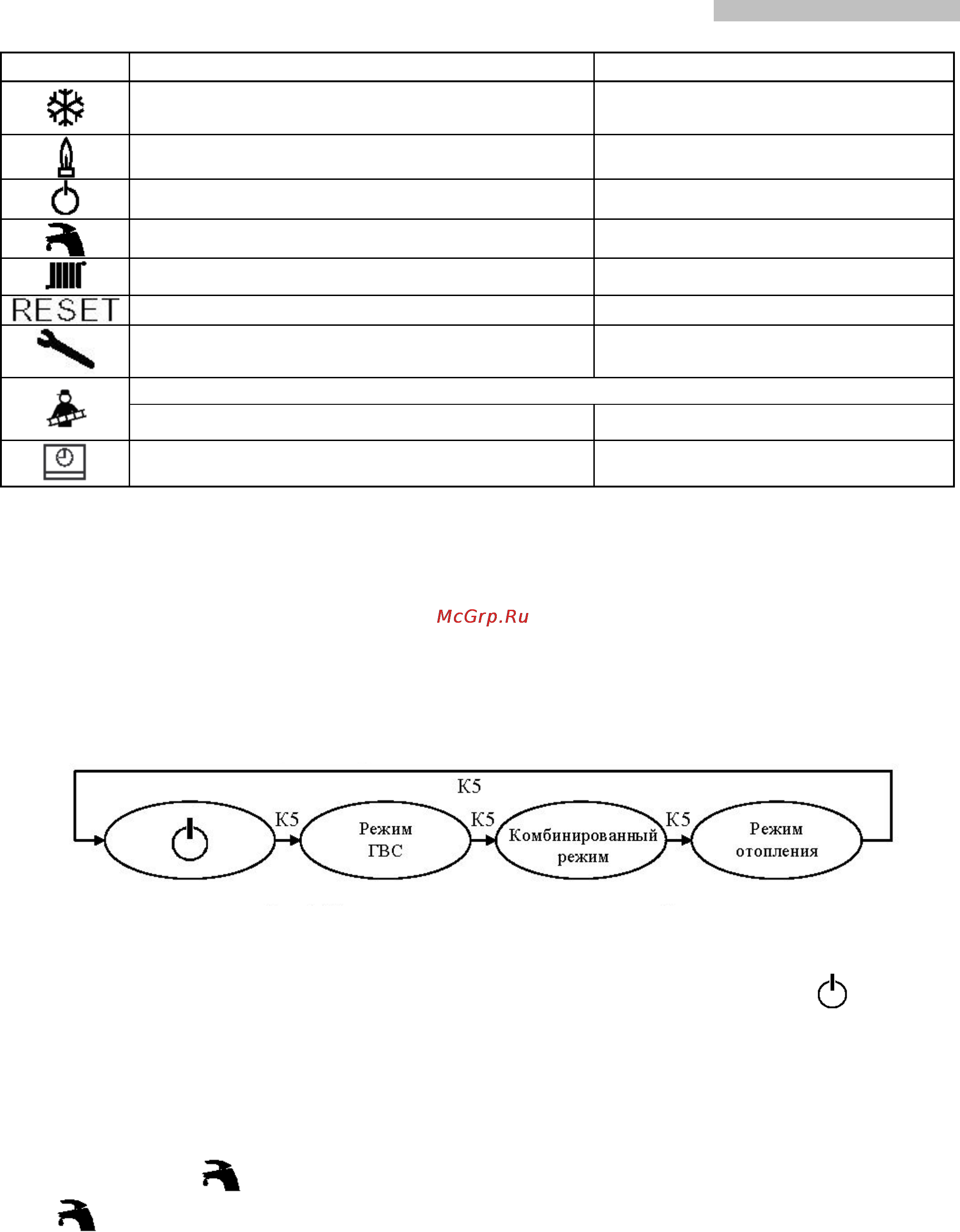

Назначение отображаемых на дисплее символов
Таблица 3
Символ
Горит постоянно
Мигает
Символ работы функции антизамерзания (см.
п. 3.3.1, стр. 10)
Наличие пламени на горелке
Режим ожидания
Котел в режиме ожидания ГВС
Котел работает в режиме ГВС
Котел в режиме ожидания отопления
Котел работает в режиме отопления
Код ошибки, запрос перезапуска
Код ошибки,
необходимо сервисное обслуживание
Программирование параметров (см. п. 13.3.1, стр. 30)
Отображается число параметра
Отображается значение параметра
Подключен пульт управления
Ошибка подключения пульта
3.2. Режимы работы котла
Котѐл может работать в следующих режимах:
режим ожидания (см. п. 3.2.1);
режим ГВС (см. п. 3.2.2);
комбинированный режим (см. п. 3.2.3, стр. 10);
режим отопления (см. п. 3.2.4, стр. 10);
При подключении котла к сети электропитания, он автоматически входит в тот режим работы, в
котором находился в момент отключении от сети. Смена режимов работы котла осуществляется
нажатием на кнопку К5 на панели управления котлом (см. п. 3.1, стр. 8). Последовательность смены
режимов работы котла представлена на Рис. 4.
Рис. 4 Последовательность смены режимов работы котла
3.2.1. Режим ожидания
В режиме ожидания команд пользователя на дисплее отображается символ . Котел не
работает, но сохраняется возможность включения функций антизамерзания (см. п. 3.3.1, стр. 10) и
программирования параметров (см. п. 13.3.1, стр. 30).
3.2.2. Режим ГВС
В режиме ГВС котѐл работает только на систему ГВС. Котел игнорирует сигналы комнатного
термостата и датчика температуры контура отопления (см. п. 3.3.3, стр. 10). Если горячая вода не
используется, символ отображается на дисплее постоянно. При использовании горячей воды,
символ мигает. Диапазон регулирования температуры горячей воды 30 ÷ 60 С.
ВНИМАНИЕ! Возможность поддержания заданной температуры в режиме ГВС ограничена
минимальной теплопроизводительностью котла (8,9 кВт − для котла «NEVALUX−8224»,
10,0 кВт – для котла «NEVALUX−8230», 8,7 кВт – для котла «NEVALUX−8624»). Поэтому при
повышенной температуре воды на входе в контур ГВС (в летнее время) и малом еѐ расходе,
температура воды на выходе из контура ГВС может значительно превышать заданную. Для
снижения температуры воды в этом случае необходимо увеличить еѐ проток через контур ГВС.
Эта особенность работы котла не является неисправностью и позволяет сохранить
принципиальную возможность работы котла в режиме ГВС в данных условиях.
