AOC 27V2Q [12/69] Подключение монитора

Подключение монитора

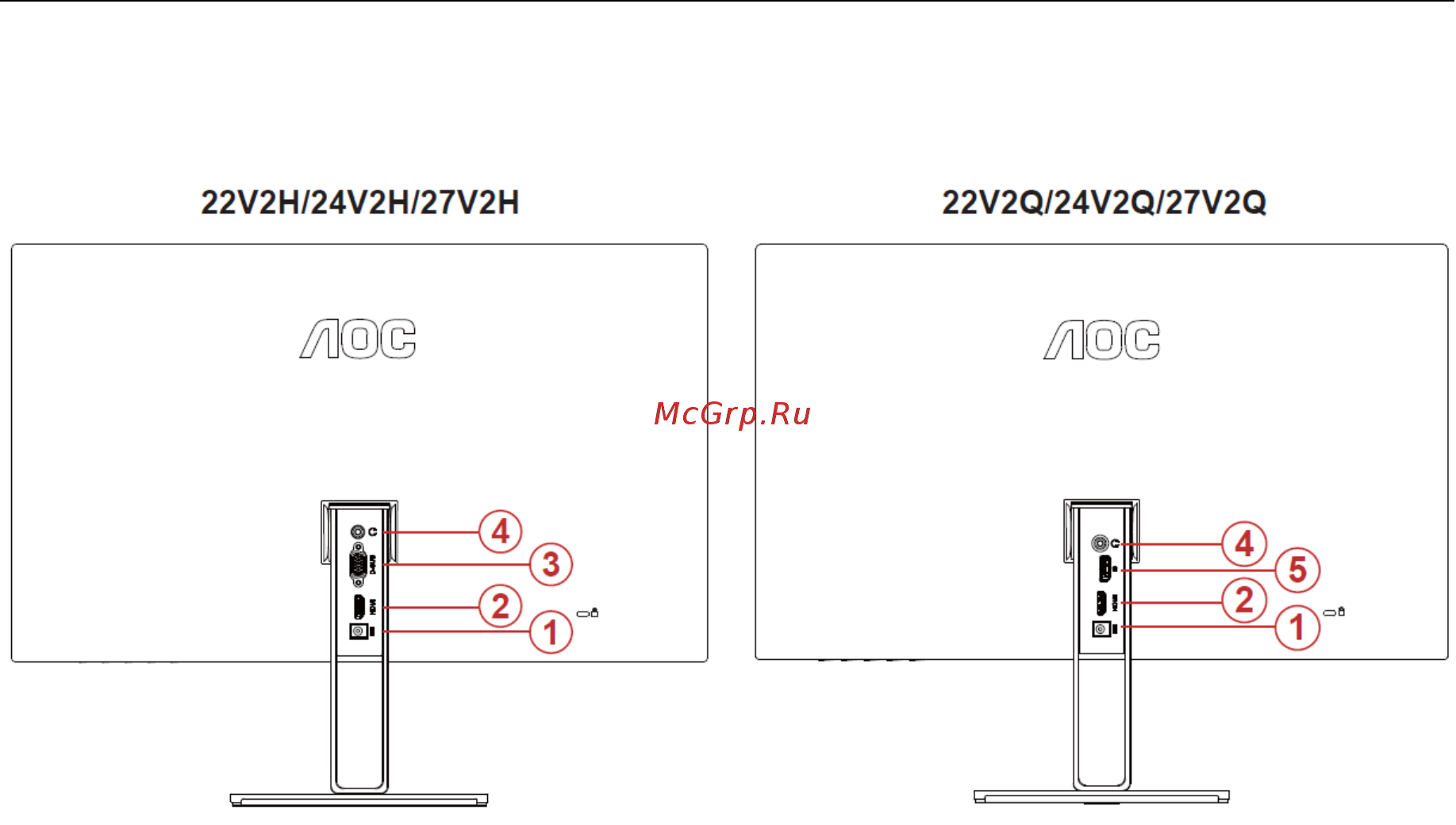

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Электропитание

2 HDMI

3 Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)

4 Выход на наушники

5 DP

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоедините15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а

другойконец – к порту D-Sub компьютера.

3 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем

наодном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.

4 (Не входит в комплект поставки – необходима видеокарта сDP -портом). Подсоедините разъем наодном

концеDP -кабеля к задней панели монитора, другой разъем – кDP -порту компьютера.

5 Включите монитор и компьютер.

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение

не отображается, см. раздел по поиску и устранению неисправностей.
