Руководство для технического персонала

5) закрепить разделитель каналов четырьмя винтами 3 (предварительно установить на каждый

винт сначала шайбу 4, а затем кольцо 5) (см. Рис. 9);

6) убедиться в наличии уплотнительных колец 7 (2 шт.) на входе и выходе в разделитель

каналов перед дальнейшим монтажом труб дымоотвода и воздуховода (см. Рис. 9);

7) монтаж трубы забора воздуха и дымоотводящей трубы производить согласно Рис. 6

(см. п. 9.2.1, стр. 16).

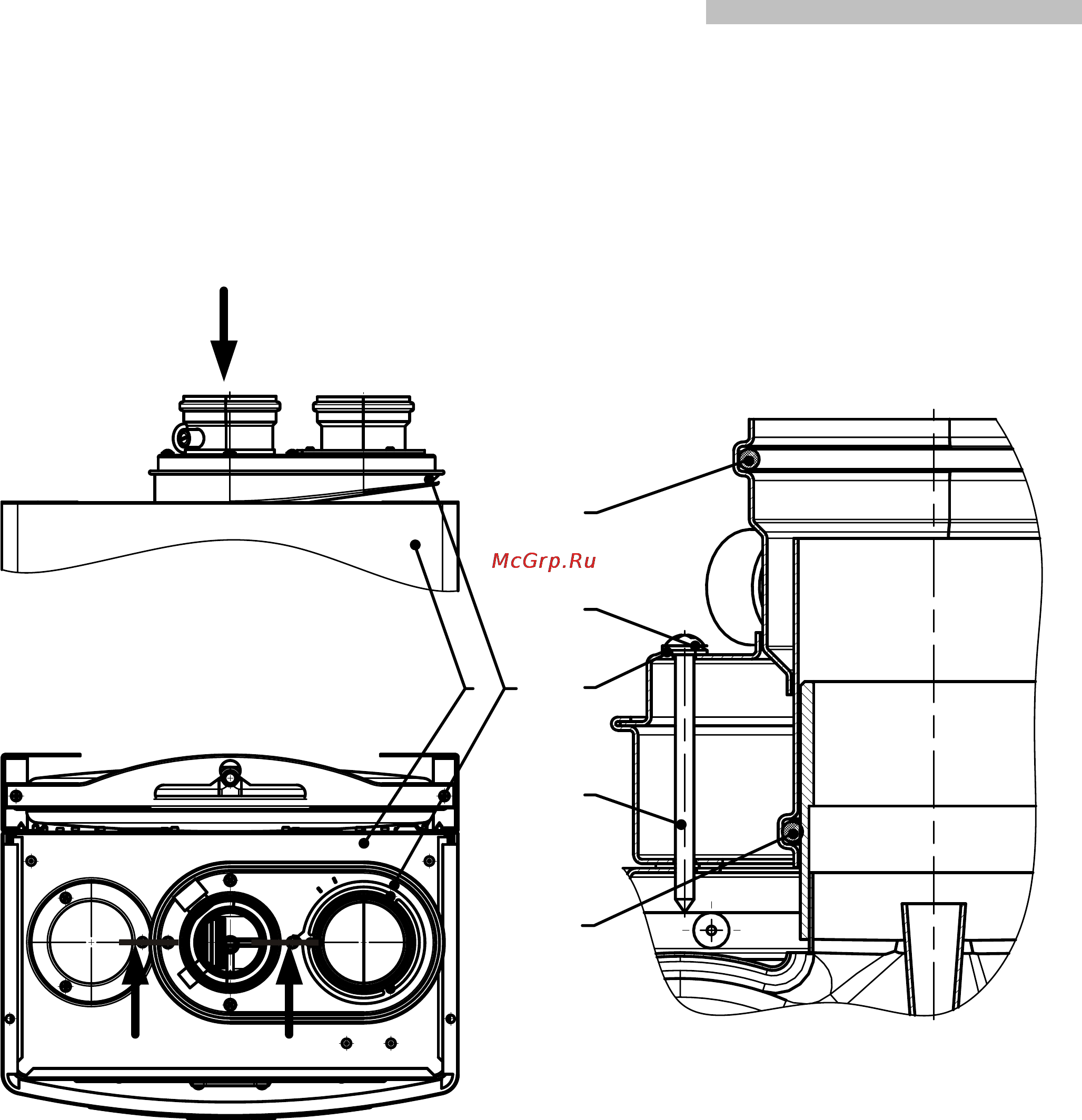

Б-Б

1 - котел;

2 - разделитель каналов;

3 - винт Ph - 4,8х60 DIN 7981;

4 - шайба плоская 5,3х10 DIN 125;

5 - кольцо 005-008-19-2-2

ГОСТ 9833-73;

6 - уплотнительное кольцо;

7 - уплотнительное кольцо

Рис. 9. Схема установки разделителя каналов
