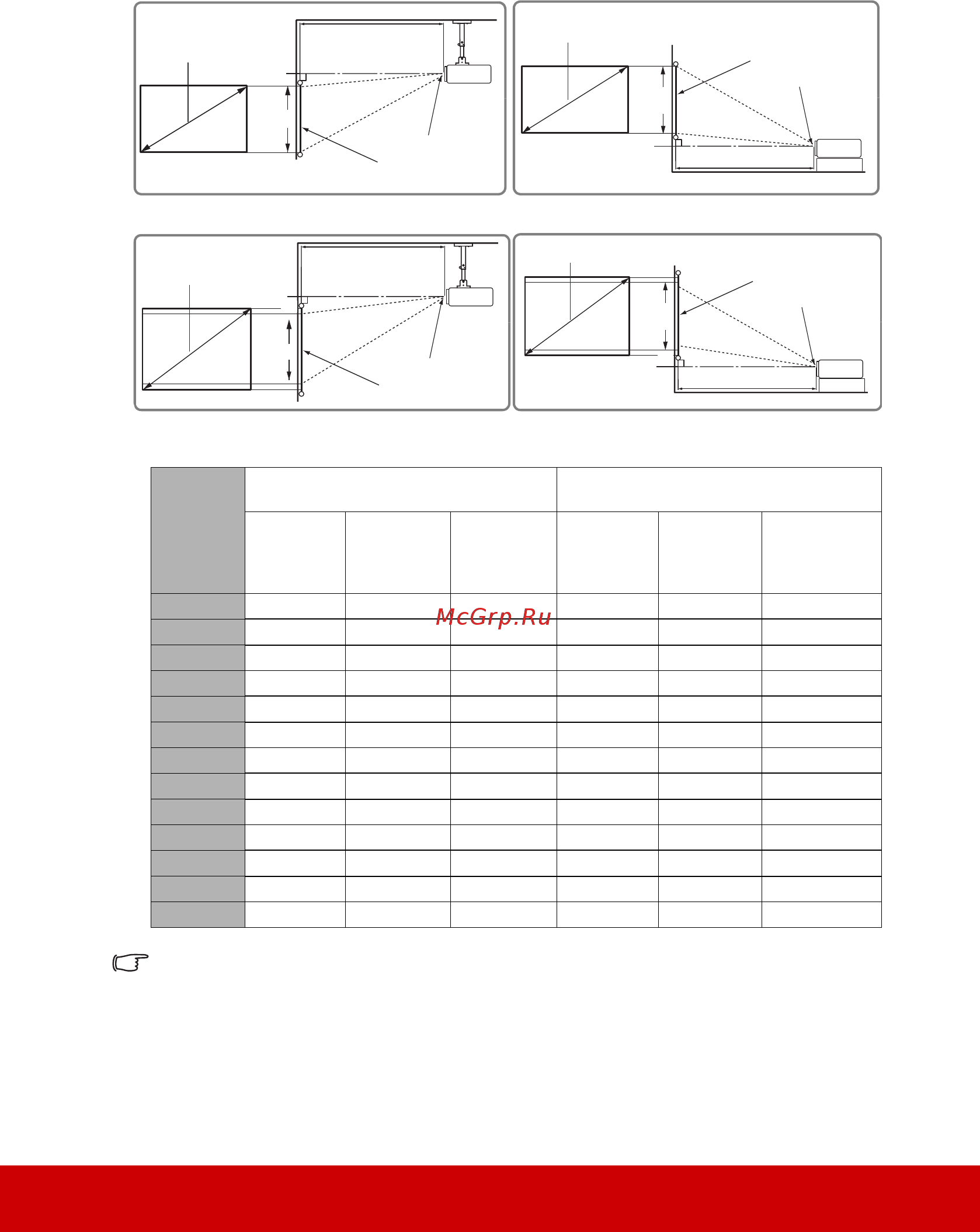

16
PS600W/PS501W
Размеры приводятся с допуском в 3% в связи с отклонениями характеристик оптических
компонентов. В случае стационарной установки проектора рекомендуется сначала
протестировать на месте установки оптимальность выбранных значений
проекционного расстояния и размера проецируемого изображения, чтобы учесть
реальные допуски оптических характеристик этого проектора. Такое тестирование
позволит точно определить оптимальное место установки проектора.
(a) Размер
экрана
[дюймы (м)]
Изображение формата 16:10 на экране
формата 16:10
Изображение формата 16:10 на экране
формата 4:3
(b) Проекци-
онное рас-
стояние
[м (дюймы)]
(c) Высота
изображения
[см (дюймы)]
(d) Верти-
кальное сме-
щение
[см (дюймы)]
(b) Проек-
ционное
расстояние
[м (дюймы)]
(c) Высота
изображе-
ния
[см (дюймы)]
(d)
Вертикальное
смещение
[см (дюймы)]
30 (0,8) 0,32 (12) 40 (16) 2,0 (0,8) 0,30 (12) 38 (15) 1,9 (0,8)
40 (1,0) 0,42 (17) 54 (21) 2,7 (1,1) 0,40 (16) 51 (20) 2,5 (1,0)
50 (1,3) 0,53 (21) 67 (26) 3,4 (1,3) 0,50 (20) 64 (25) 3,2 (1,3)
60 (1,5) 0,63 (25) 81 (32) 4,0 (1,6) 0,60 (23) 76 (30) 3,8 (1,5)
70 (1,8) 0,74 (29) 94 (37) 4,7 (1,9) 0,70 (27) 89 (35) 4,4 (1,8)
80 (2,0) 0,84 (33) 108 (42) 5,4 (2,1) 0,79 (31) 102 (40) 5,1 (2,0)
90 (2,3) 0,95 (37) 121 (48) 6,1 (2,4) 0,89 (35) 114 (45) 5,7 (2,3)
100 (2,5) 1,05 (41) 135 (53) 6,7 (2,6) 0,99 (39) 127 (50) 6,4 (2,5)
120 (3,0) 1,26 (50) 162 (64) 8,1 (3,2) 1,19 (47) 152 (60) 7,6 (3,0)
150 (3,8) 1,58 (62) 202 (79) 10,1 (4,0) 1,49 (59) 191 (75) 9,5 (3,8)
200 (5,1) 2,11 (83) 269 (106) 13,5 (5,3) 1,99 (78) 254 (100) 12,7 (5,0)
250 (6,4) 2,63 (104) 337 (132) 16,8 (6,6) 2,48 (98) 318 (125) 15,9 (6,3)
300 (7,6) 3,16 (124) 404 (159) 20,2 (7,9) 2,98 (117) 381 (150) 19,1 (7,5)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Центр объектива(e): Экран
• Изображение формата 16:10 на экране формата 16:10
• Изображение формата 16:10 на экране формата 4:3
(a)
(d)
(c)
(b)
(e)
(f)
