Установка платы ввода-вывода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Темы:
• Последовательность действий
• Действия после завершения операции
Последовательность действий

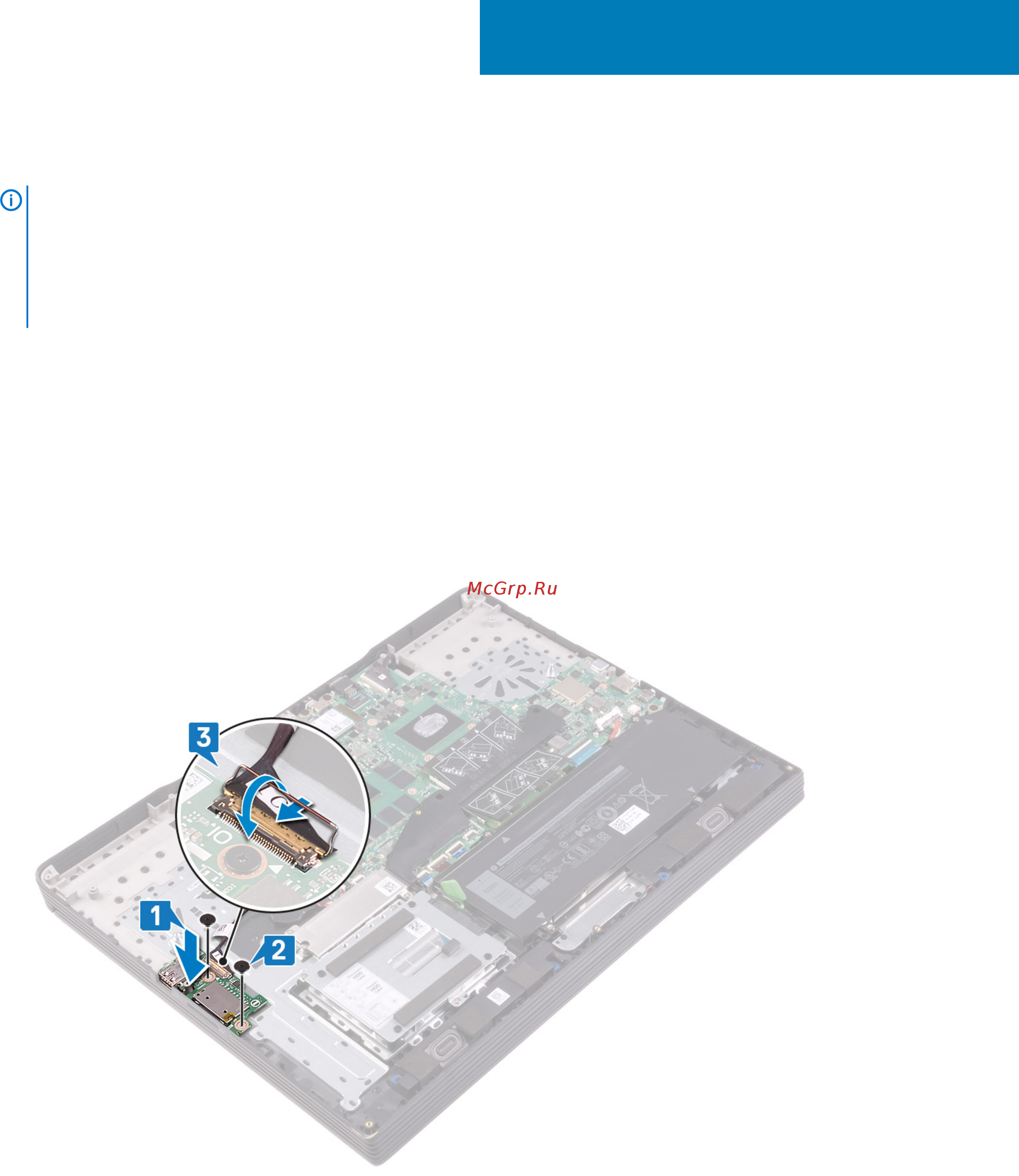

1. Совместите порты на плате ввода-вывода с разъемами на упоре для рук и клавиатуре в сборе.
2. Вкрутите обратно два винта (M2x2,5), чтобы прикрепить плату ввода-вывода к упору для рук и клавиатуре в сборе.
3. Подсоедините кабель платы ввода-вывода к самой плате и закройте защелку.
Действия после завершения операции
1. Установите радиатор.
31
Установка платы ввода-вывода 71
