Список винтов
ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество
винтов, затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене
компонента было установлено правильное количество винтов надлежащего типа.
ПРИМЕЧАНИЕ: У некоторых компьютеров есть магнитные поверхности. Проследите за тем, чтобы при замене
компонента не оставались винты, прикрепившиеся к таким поверхностям.
ПРИМЕЧАНИЕ: Цвет винта может различаться в зависимости от заказанной конфигурации.

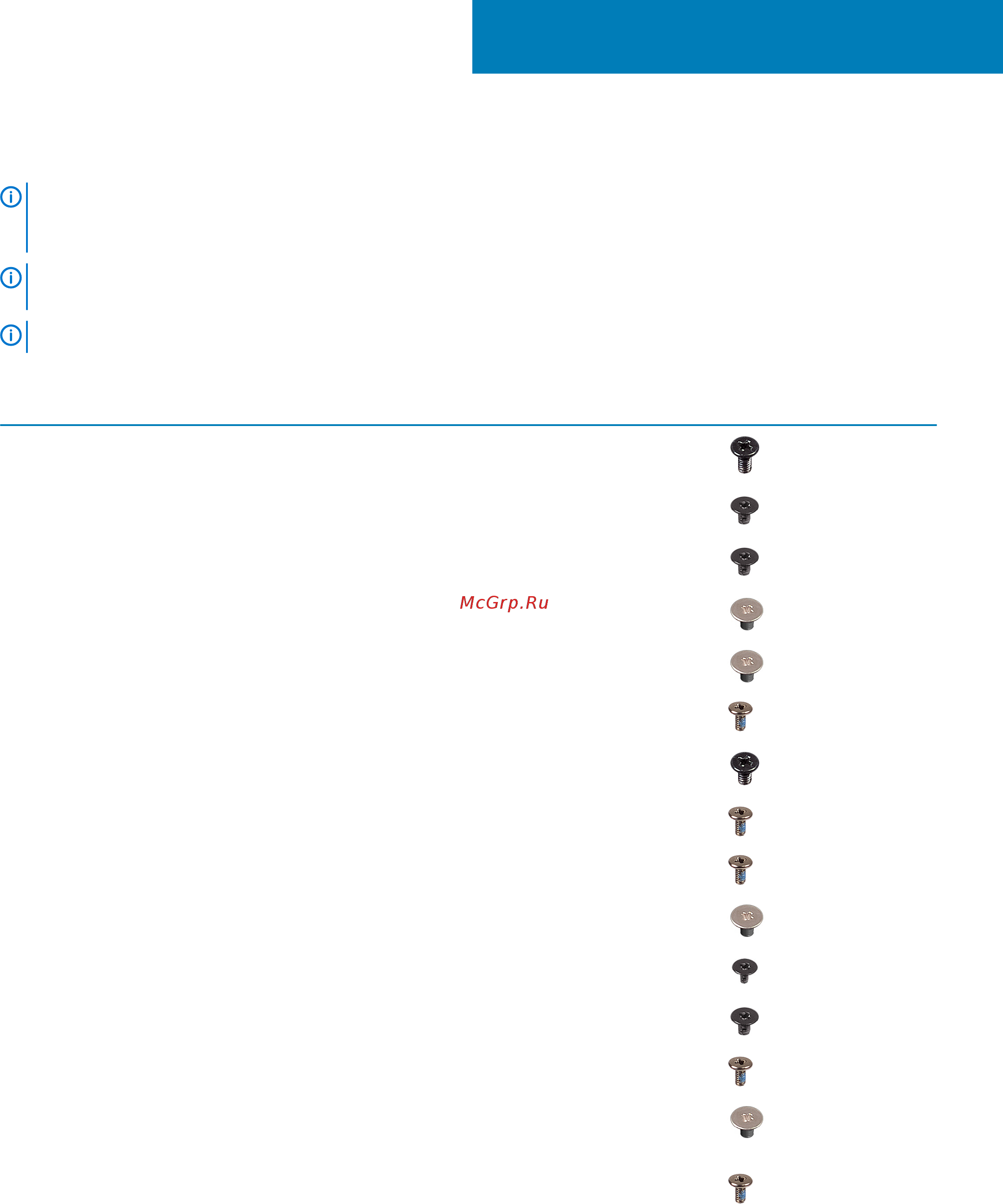

Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображение винта
Нижняя крышка Упор для рук в сборе M2x4 7
Аккумулятор
(четырехэлементный)
Упор для рук в сборе M2x4 4
Аккумулятор
(шестиэлементный)
Упор для рук в сборе M2x4 6
Вентилятор (для
графической платы)
Упор для рук в сборе M2x2.5 3
Вентилятор (для
процессора)
Упор для рук в сборе M2x2.5 3
Жесткий диск в сборе Упор для рук в сборе M2x4 3
Консоль жесткого диска Жесткий диск M3x3 4
Шарниры дисплея Упор для рук в сборе M2x4 4
Шарниры дисплея Упор для рук в сборе M2x4 8
Плата ввода-вывода Упор для рук в сборе M2x2.5 2
Крепежная скоба
клавиатуры
Упор для рук в сборе M1,2x2 19
Крепежная скоба
клавиатуры
Упор для рук в сборе M2x3 21
Порт адаптера питания Упор для рук в сборе M2x4 1
Кнопка питания со
сканером отпечатка
пальца
Упор для рук в сборе M2x2.5 2
Твердотельный
накопитель
Упор для рук в сборе M2x4 1
5
14 Список винтов
