Dell G515-5611 Инструкция по эксплуатации онлайн [41/121] 566547

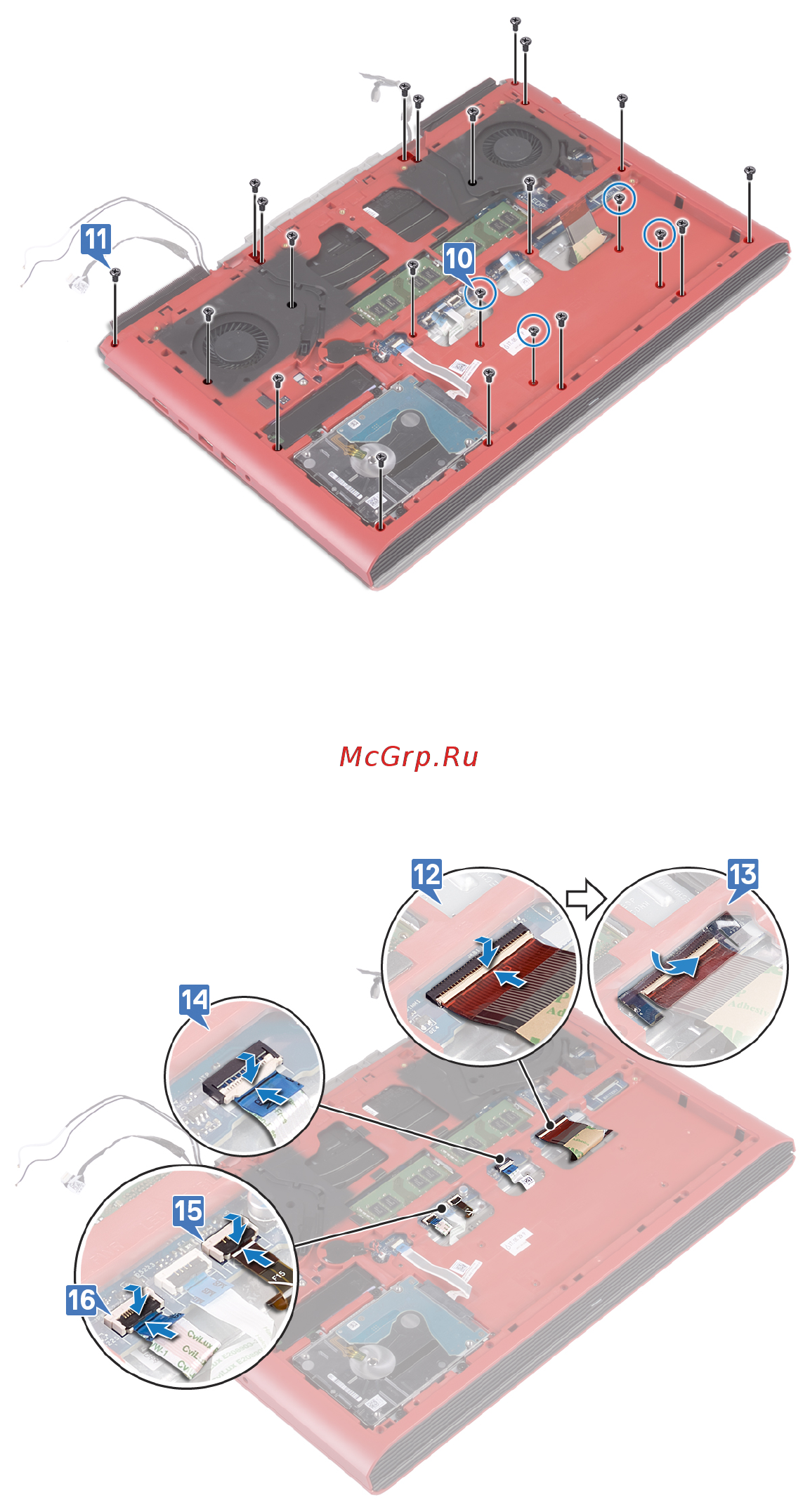

9 Закройте дисплей и переверните компьютер вверх дном.

10 Установите на место четыре винта M2x3, которыми основание компьютера крепится к упору для рук в сборе.

11 Установите на место 19 винтов M2,5x6, которыми основание компьютера крепится к упору для рук в сборе.

12 Вставьте кабель клавиатуры в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.

13 Приклейте ленту, фиксирующую кабель клавиатуры на системной плате.

14 Вставьте кабель сенсорной панели в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.

15 Вставьте кабель подсветки клавиатуры в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.

16 Вставьте кабель платы кнопки питания в соответствующий разъем на системной плате и закройте защелку, чтобы

закрепить кабель.

17 Прикрепите кабель дисплея к основанию компьютера и проложите его через направляющие на основании компьютера.

18 Подключите кабель дисплея к системной плате.

19 Установите кронштейн кабеля дисплея на место на основании компьютера.

20 Заверните винт M2x3, которым кронштейн кабеля дисплея крепится к основанию компьютера.

21 Проложите антенные кабели через направляющие в основании компьютера.

22 Прикрепите кабель камеры к основанию компьютера.

23 Подсоедините кабель камеры к системной плате.

Установка корпуса компьютера 41
