Установка дисплея
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера
. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Темы:
• Последовательность действий
• Действия после завершения операции
Последовательность действий

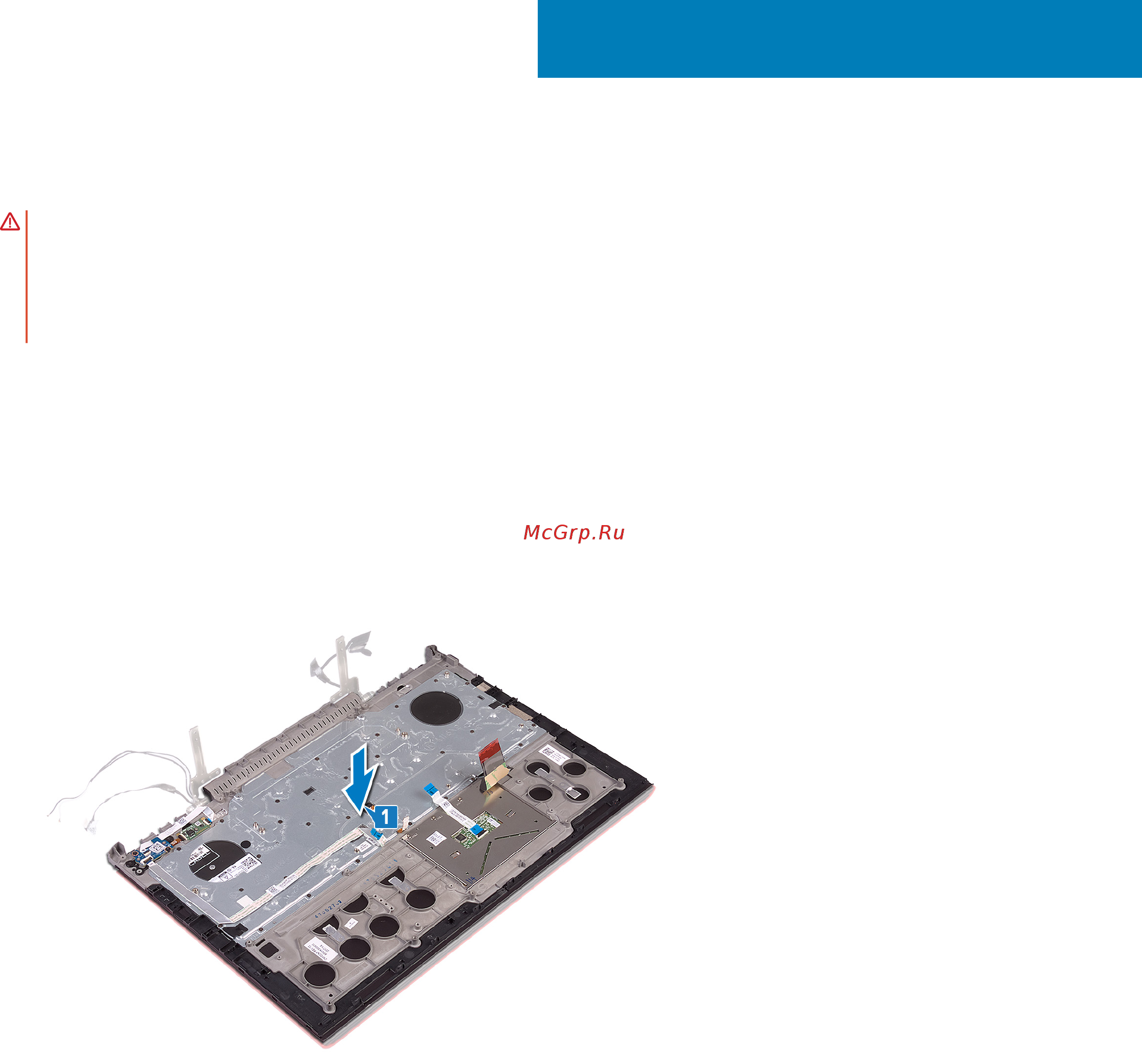

1 Поместите упор для рук в сборе на дисплей в сборе.
2 С помощью направляющих штырей закройте шарниры дисплея.
3 Заверните два винта M2,5x5, которыми шарниры дисплея крепятся к упору для рук в сборе.
38
Установка дисплея 71
