Dell G515-8080 Инструкция по эксплуатации онлайн [33/121] 566550
![Dell G515-8080 Инструкция по эксплуатации онлайн [33/121] 566550](/views2/1731929/page33/bg21.png)

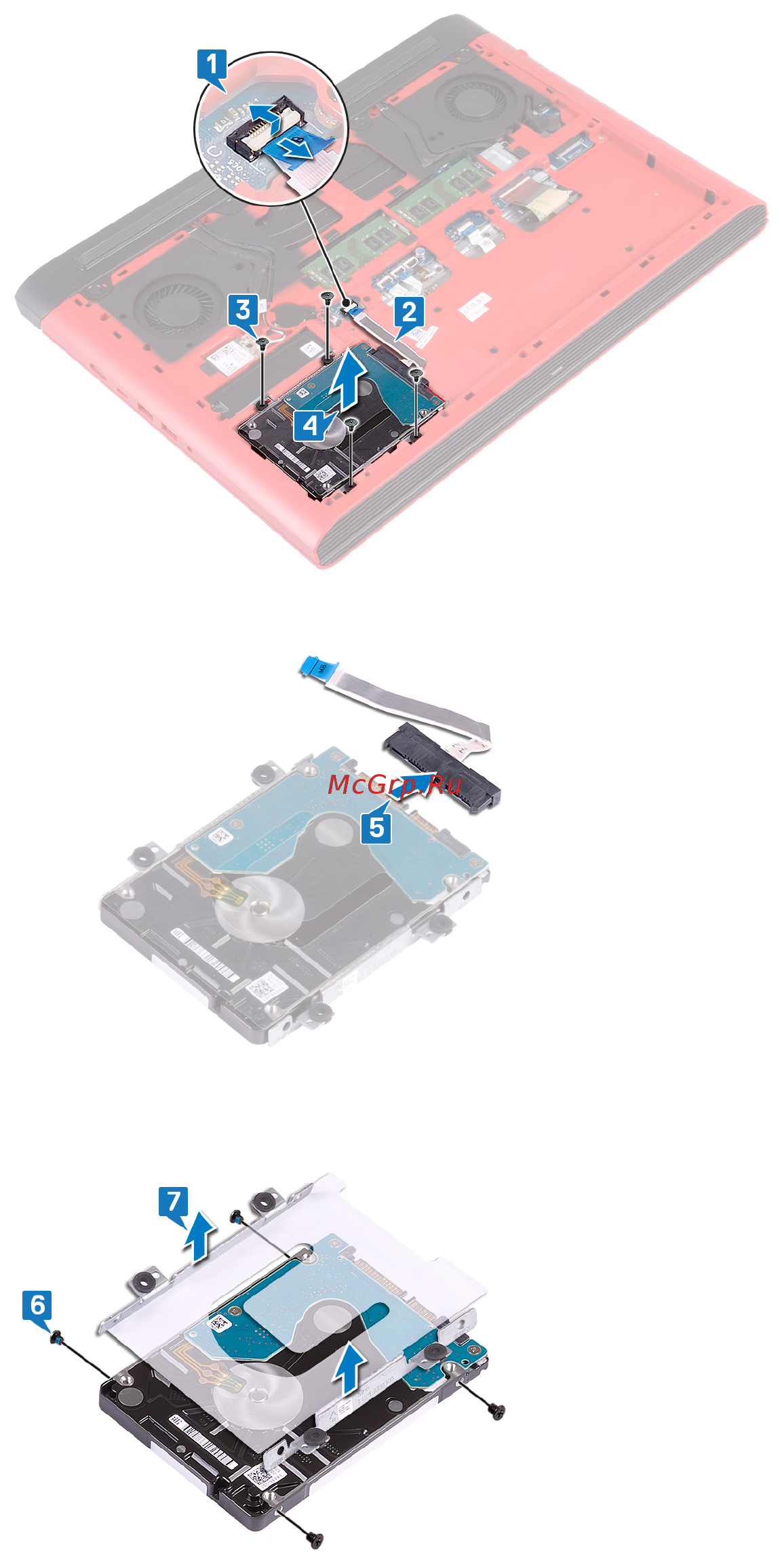

5 Отсоедините от жесткого диска в сборе соединительную планку.
6 Извлеките четыре винта крепления консоли жесткого диска к жесткому диску (M3x3).
7 Снимите скобу жесткого диска с жесткого диска.
Извлечение жесткого диска 33
