Установка кабеля дисплея
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера
. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Темы:
• Последовательность действий
• Действия после завершения операции
Последовательность действий

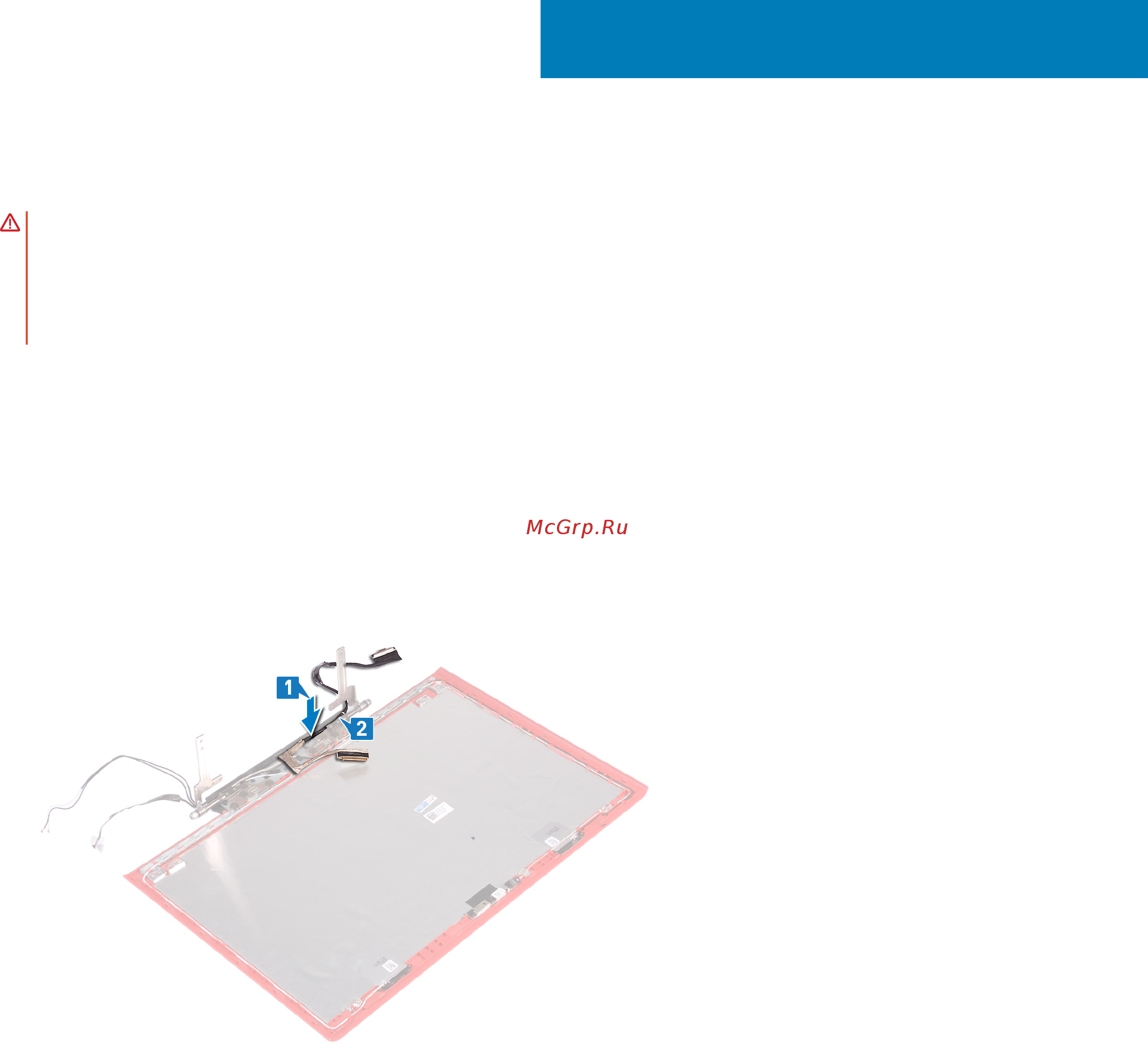

1 Установите кабель дисплея на задней крышке дисплея и антенне в сборе.
2 Проложите кабель дисплея через направляющие на задней крышке дисплея и антенне в сборе.
3 Приклейте ленту, с помощью которой кабель дисплея крепится к задней крышке дисплея и антенне в сборе.
50
94 Установка кабеля дисплея
