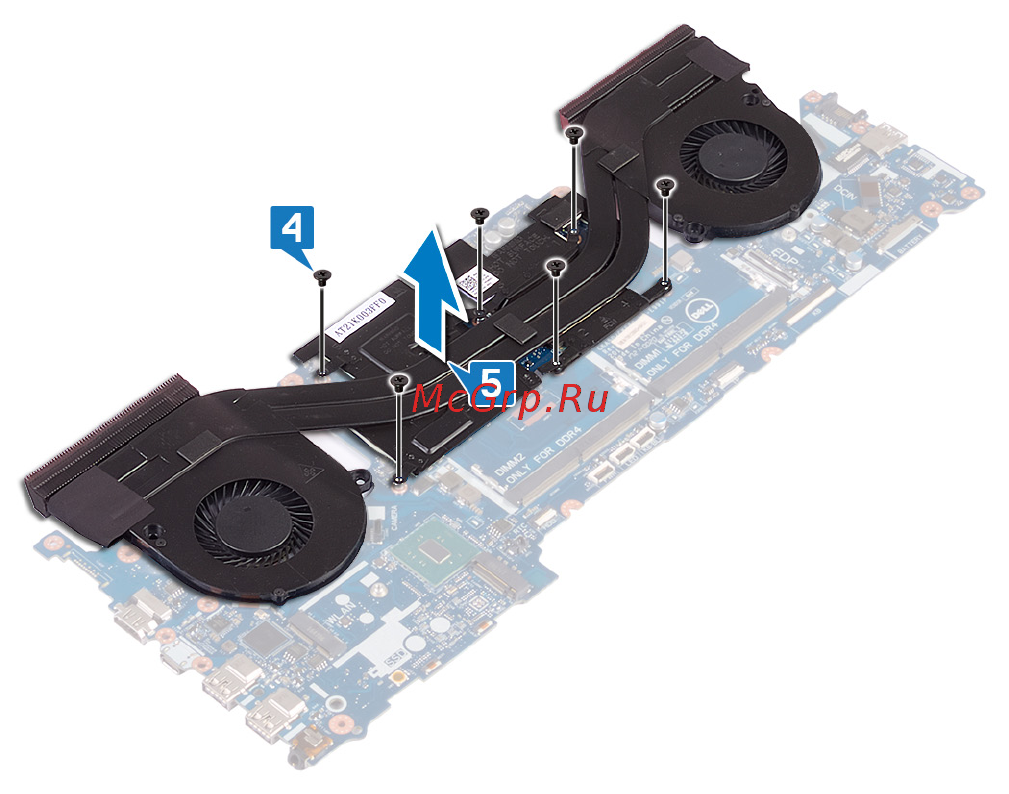

3 Переверните системную плату.
4 В последовательном порядке (указанном на радиаторе в сборе) выверните шесть винтов M2x3, которые крепят
радиатор в сборе к системной плате.
5 Снимите радиатор в сборе с системной платы.
Извлечение радиатора в сборе 57
