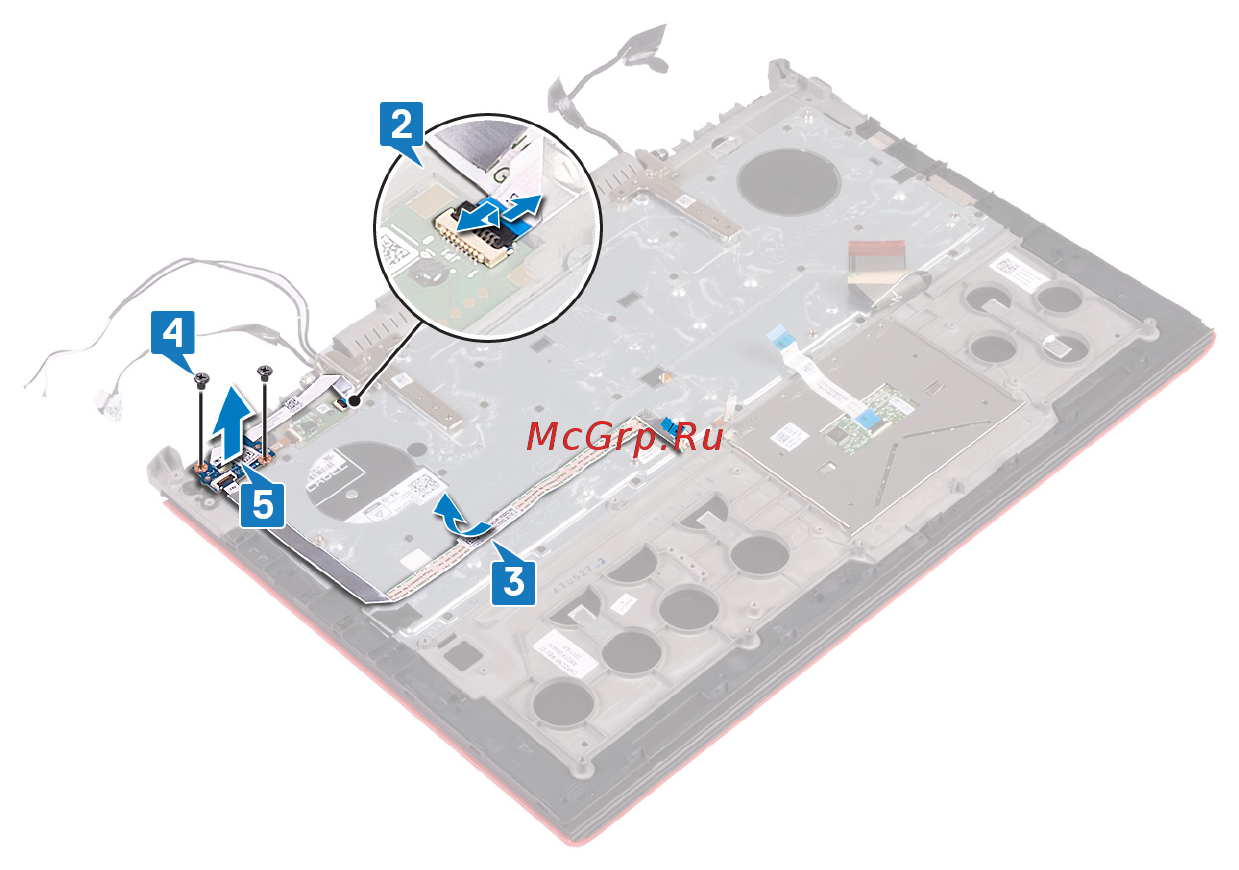

5 Выкрутите два винта (M2x3), которыми плата кнопки питания крепится к упору для рук в сборе.
6 Снимите плату кнопки питания вместе с кабелем с упора для рук в сборе.
Извлечение платы кнопки питания 61
