Руководство по эксплуатации EPJ.P
1
Все виды установочных
работ должны произво-
диться только после от
-
ключения электрической
энергии и воды.

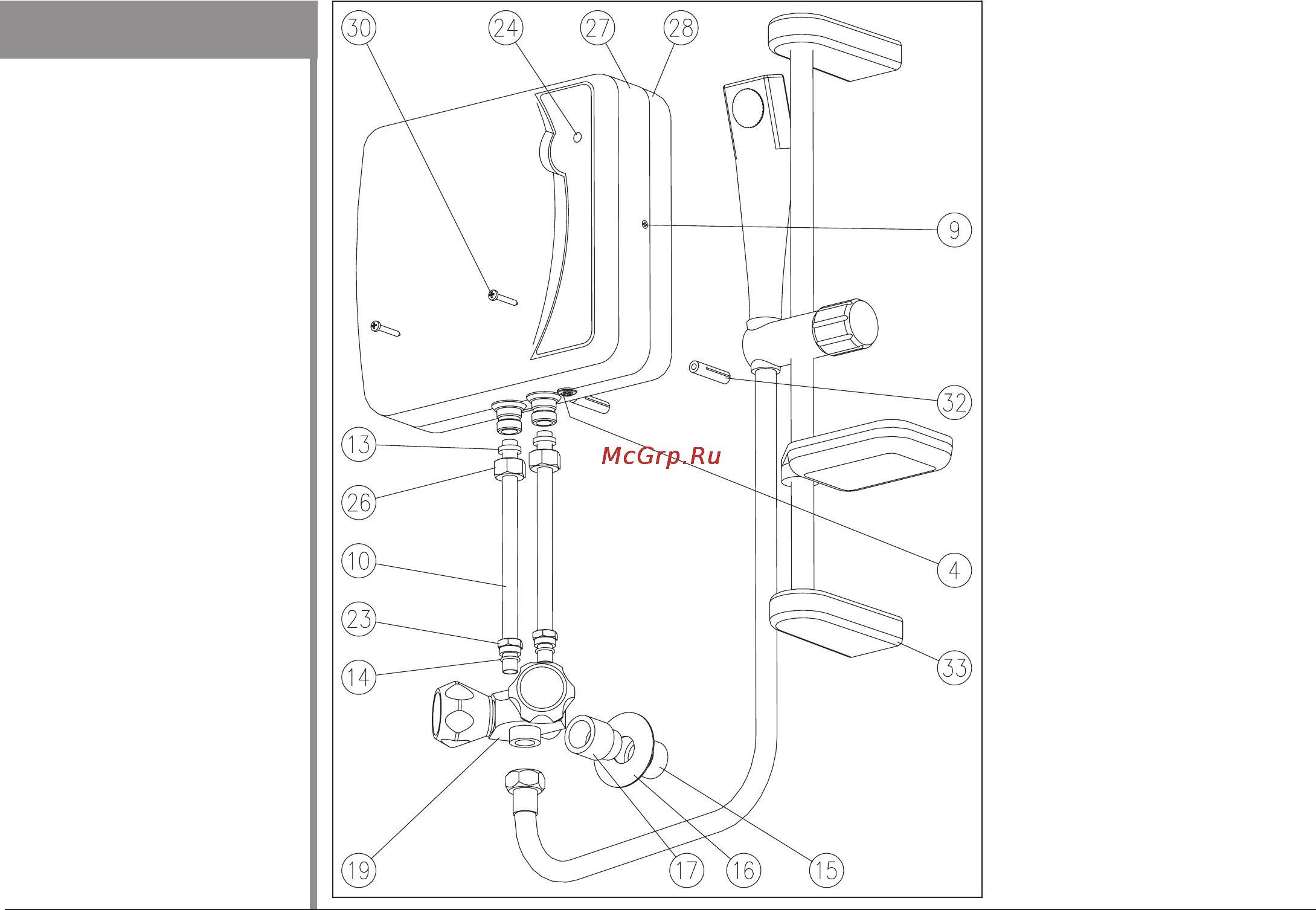

Рис.1 Вид водонагревателя
[4] - Регулировочный клапан
[9] - Винты крепления крышки
[10] - Трубка
[13] - Прокладка ОР
[14] - Прокладка оринг
[15] - Насадка подводки воды
[16] - Розетка
[17] - Удлинитель
[19] - Смеситель
[23] - Гайка
[24] - Индикатор нагрева
[26] - Гайка
[27[ - Kрышка кopпycа
[28] - Нижняя часть
[30] - Винт
[32] - Штифт
[33] - Душевой кoмплeкт
Установка
Рекомендации
- прибор подключать только к
водопроводной трубе с холод
-
ной водой,
- не устанавливать держатель
ручки душа (направляющей)
выше водонагревателя,
- прикреплять держатель ручки
душа на той же стене, что и
водонагреватель.
Монтаж
1. На насадке водопроводa [15]
cмонтировать смеситель [19].
2. Снять крышку [27] водонагре
-
вателя, открутив заранее два
винтa [9].
3. Присоединить предваритель
-
но водонагреватель к смесите
-
лю, используя трубки и другие
элементы таким образом,
чтобы наметить на стене ме
-
стоположение отверстий под
крепёжные штифты [32].
4. В назначенных местах вы
-
сверлить в стене отверстия
и вставить в них крепёжные
штифты [32].
5. Через сальник [5] ввести в во
-
донагреватель кабель питания
(рис.5).
6. Прикрепить водонагреватель
к стене.
7. Соединить водонагреватель
со смесителем и душевым
кoмплeктoм.
