Kospel EPO.D-5 [4/12] Установка
![Kospel EPO.D-5 [4/12] Установка](/views2/1073347/page4/bg4.png)
4

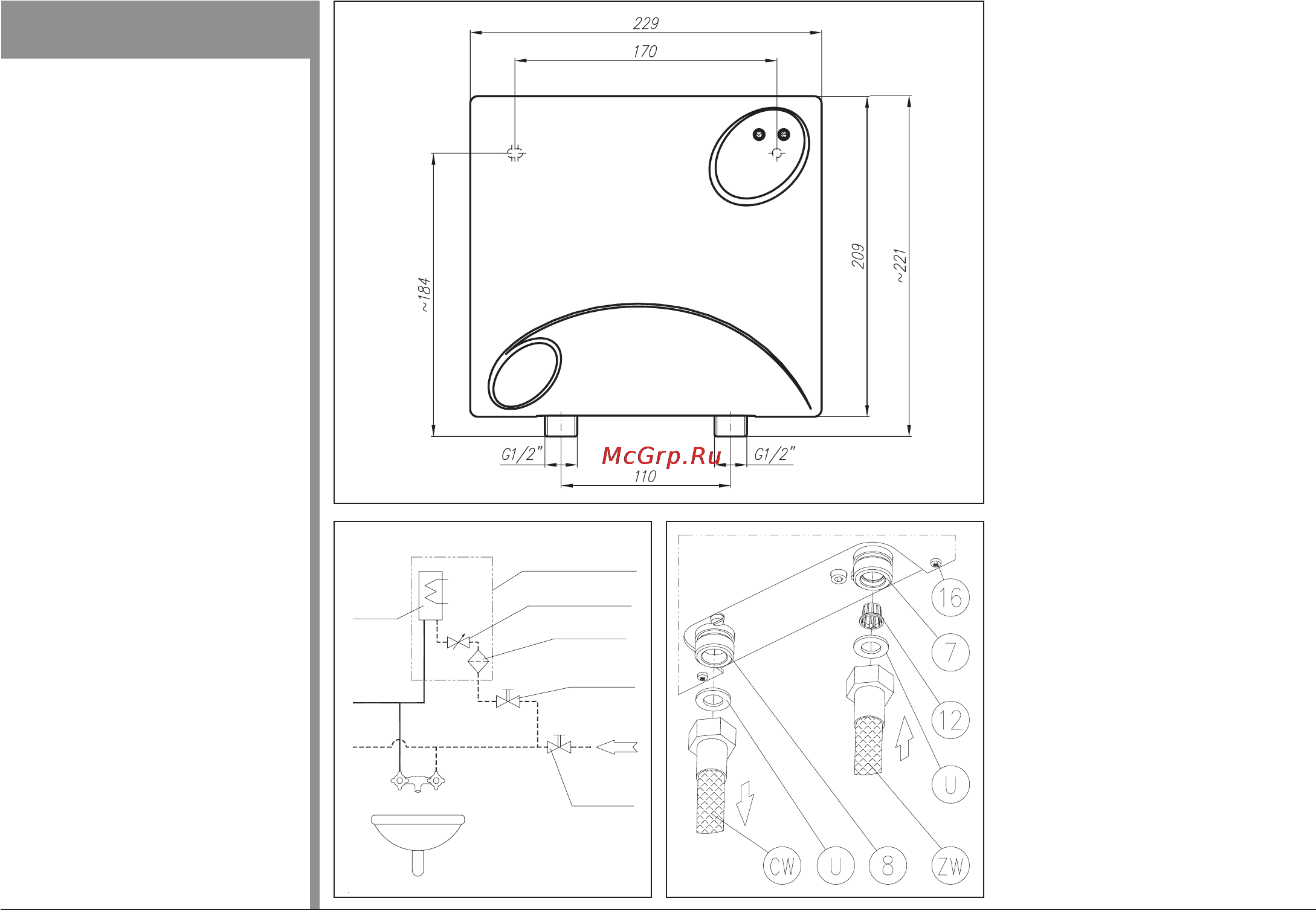

Рис.1 Вид водонагревателя.
Отсутствие сетчатого
фильтра [12] на входе холод-
ной воды (рис.3) угрожает
поломкой водонагревателя.
Монтаж и включение водо-
нагревателя, а также все
сопутствующие установки
следует поручить специа-
лизированному сервисному
центру обслуживания.
Водонагреватель должен
устанавливаться только
штуцерами вниз.
Все установочные рабо-
ты должны производиться
только после отключения
электрического питания
и воды
Рис.2 Схема подключения
воды.
Рис.3 Подключение воды.
[7] - штуцер входа - холодная
вода
[8] - штуцер выхода - горячая
вода
[12] - сетчатый фильтр
[16] - винт крепления
[U] - прокладка
[ZW] - подача холодной воды
[CW] - отбор горячей воды
3
Рекомендации
– с экономической точки зрения
водонагреватель должен быть
установлен вблизи часто ис
-
пользуемого водоразборного
крана,
– прибор может быть подключен
только к трубе с холодной во-
дой,
– на трубе, подающей холодную
воду, не следует устанавли
-
вать обратные клапаны,
– не следует употреблять тру
-
бы, изготовленные из иск-
усственных материалов как
для подачи холодной, так и
для отбора подогретой воды,
– водонагреватель может рабо-
тать совместно с доступны
-
ми на рынкe двухкрановыми
смесителями, а также с водо
-
проводнми кранами с одной
рукоятью без термостата.
Установка
1. Подвести согласно суще-
ствующим правилам в место
монтажа водонагревателя
электрическую сеть и провод
-
ку воды. Место подключения
водонагревателя к проводке
воды показано на рис.2.
2. Снять корпус водонагревате
-
ля: открутить винты [16], снять
крышку со стороны штуце
-
ров.
3. Установить водонагреватель
1
Установка
протoчный
водонагреватель
регулировочный
клапан
сетчатый
фильтр
отсечной
кран
нагрева-
тельный
узел
гopячая
вода
холодная вода
отсечной
кран
2
