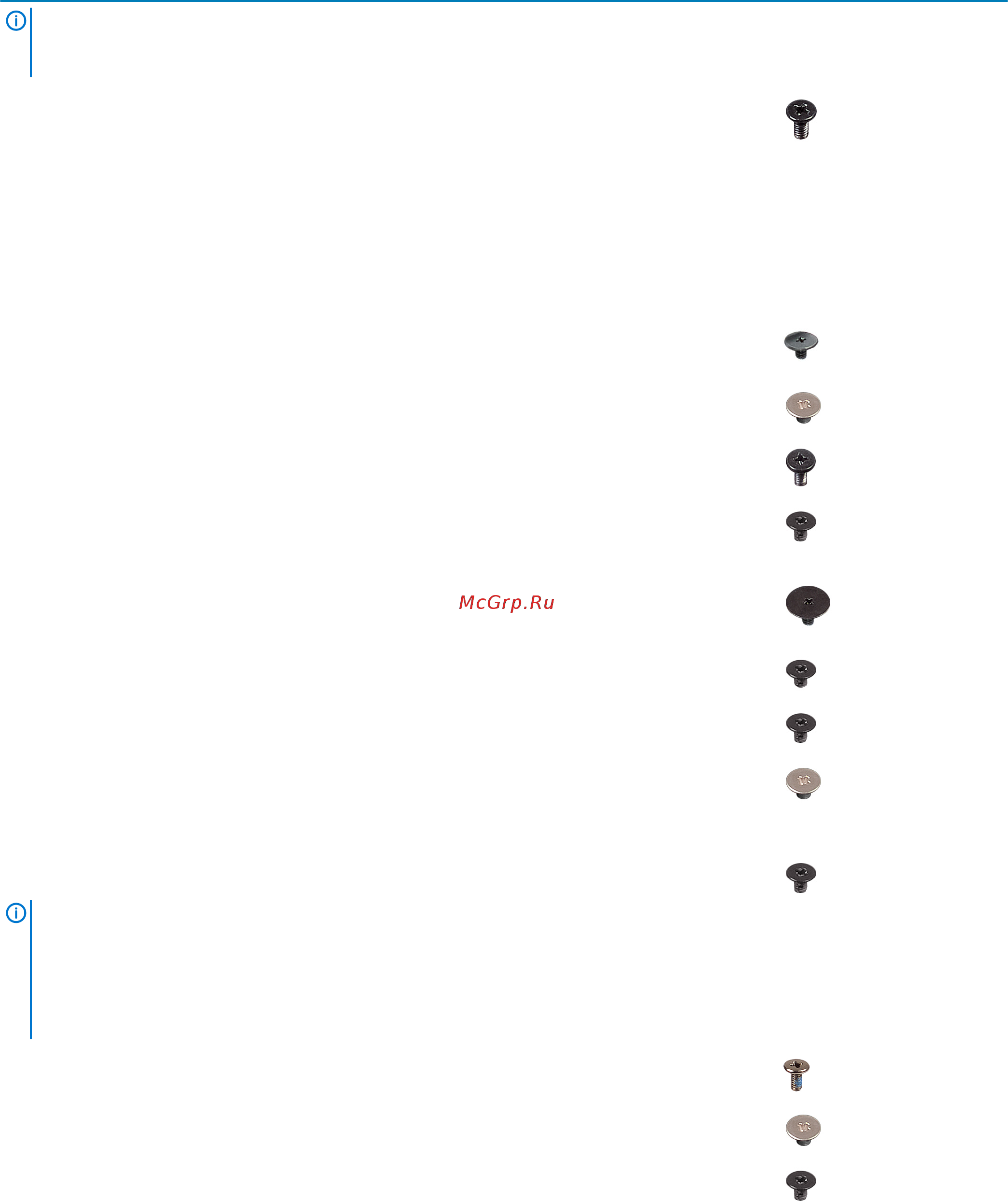

Компонент Крепится к Тип винта Количество Изображение винта
ПРИМЕЧАНИЕ: Только для компьютеров,
поставляемых с выделенным графическим
адаптером.
Шарниры Упор для рук и
клавиатура в сборе
M2,5x5
• 5 (для
компьютеров,
поставляемых с
оптическим
приводом)
• 6 (для
компьютеров,
поставляемых без
оптического
привода)
Крепления шарниров Задняя крышка дисплея
и антенна в сборе
(M2,5x2,5) 8
Крепления шарниров Задняя крышка дисплея
и антенна в сборе
M2x2 2
Плата ввода-вывода Упор для рук и
клавиатура в сборе
M2x4 1
Крепление оптического
привода
(дополнительно)
Оптический привод M2x3 2
Плата разъема
оптического привода
(дополнительно)
Упор для рук и
клавиатура в сборе
M2x2 с крупной
головкой
1
Порт адаптера питания Упор для рук и
клавиатура в сборе
M2x2 1
Плата кнопки питания Упор для рук и
клавиатура в сборе
M2x3 1
Кнопка питания со
считывателем
отпечатка пальца
(дополнительно)
Упор для рук и
клавиатура в сборе
M2x2 1
Твердотельный
накопитель
ПРИМЕЧАНИЕ: Для
компьютеров,
поставляемых с
твердотельным
накопителем M.2
SATA.
Упор для рук и
клавиатура в сборе
M2x2,2 1
Системная плата Упор для рук и
клавиатура в сборе
M2x4 1
Сенсорная панель Упор для рук и
клавиатура в сборе
M2x2 4
Консоль платы
беспроводной сети
Системная плата M2x3 1
Подготовка к работе с внутренними компонентами компьютера 11
