Dell Inspiron 5570-3663 [10/105] Рекомендуемые инструменты
![Dell Inspiron 5570-3663 [10/105] Рекомендуемые инструменты](/views2/1733531/page10/bga.png)
ОСТОРОЖНО: При отключении кабеля тяните его за разъем или за язычок, но не за сам кабель. На разъемах
некоторых кабелей имеются защелки или винты-барашки, которые нужно разъединить перед отключением
кабеля. При отключении кабелей их следует держать ровно, чтобы не погнуть контакты разъемов. При
подключении кабелей следите за правильной ориентацией и выравниванием разъемов и портов.
ОСТОРОЖНО: Нажмите и извлеките все карты памяти из устройства чтения карт памяти.
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:
• Крестовая отвертка № 1
• Пластмассовая палочка

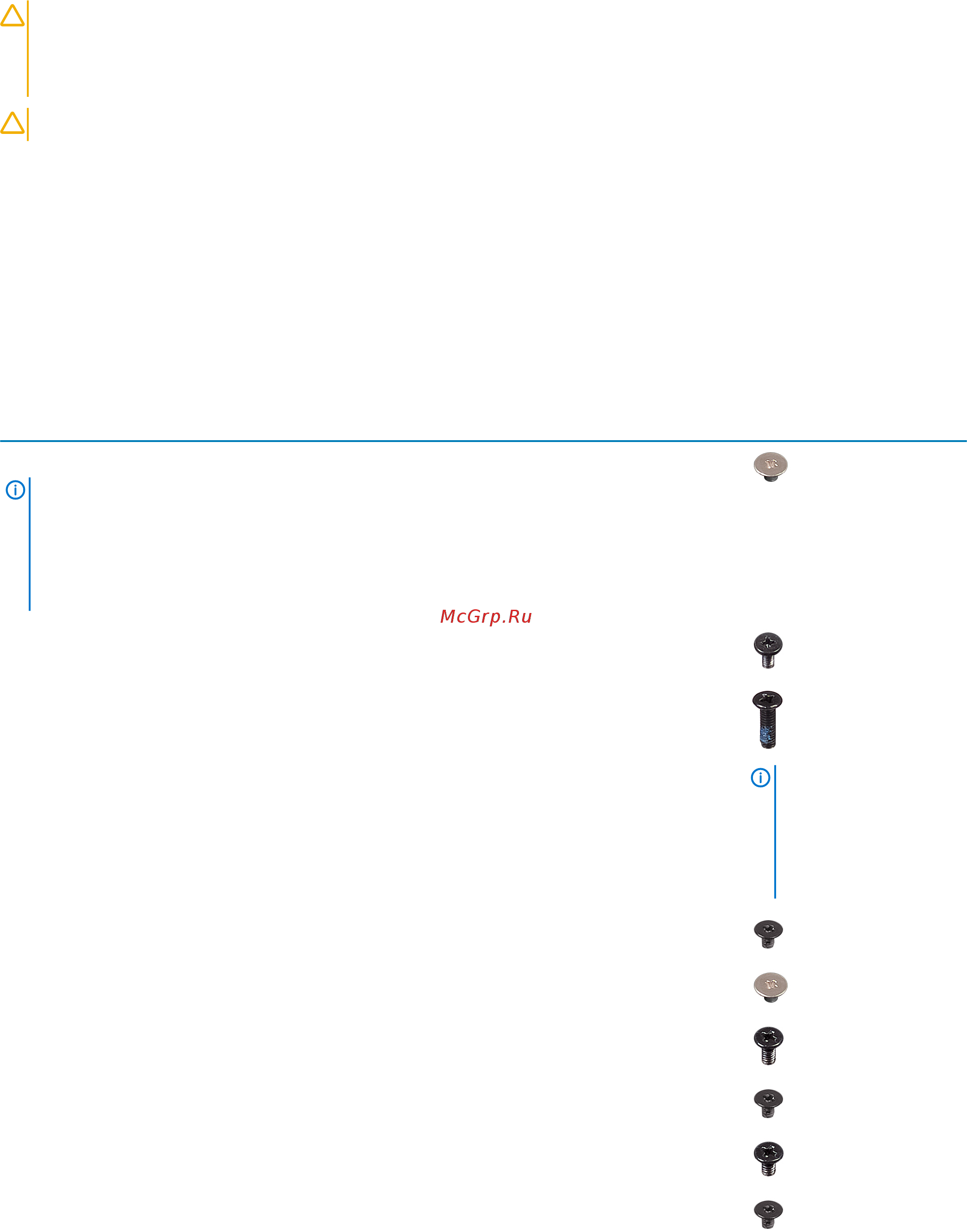

Список винтов
Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображение винта
Нижняя крышка
ПРИМЕЧАНИЕ:
Только для
компьютеров,
поставляемых с
оптическим
приводом
Упор для рук и
клавиатура в сборе
M2x2 2
Нижняя крышка Упор для рук и
клавиатура в сборе
M2x4 1
Нижняя крышка Упор для рук и
клавиатура в сборе
M2,5x7 6
ПРИМЕЧАНИЕ: Цвет
винта может
различаться в
зависимости от
заказанной
конфигурации.
Аккумулятор Упор для рук и
клавиатура в сборе
M2x3 4
Панель дисплея Задняя крышка дисплея
и антенна в сборе
M2x2 4
Вентилятор Упор для рук и
клавиатура в сборе
M2,5x5 3
Жесткий диск в сборе Упор для рук и
клавиатура в сборе
M2x3 4
Крепление жесткого
диска
Жесткий диск M3x3 4
Радиатор Системная плата M2x3 3
10 Подготовка к работе с внутренними компонентами компьютера
