Монтаж и включение во-
донагревателя, а также
осуществление всех со
-
путствующих провoдок
следует поручить специ
-
ализированному обслужи-
вающему персоналу.

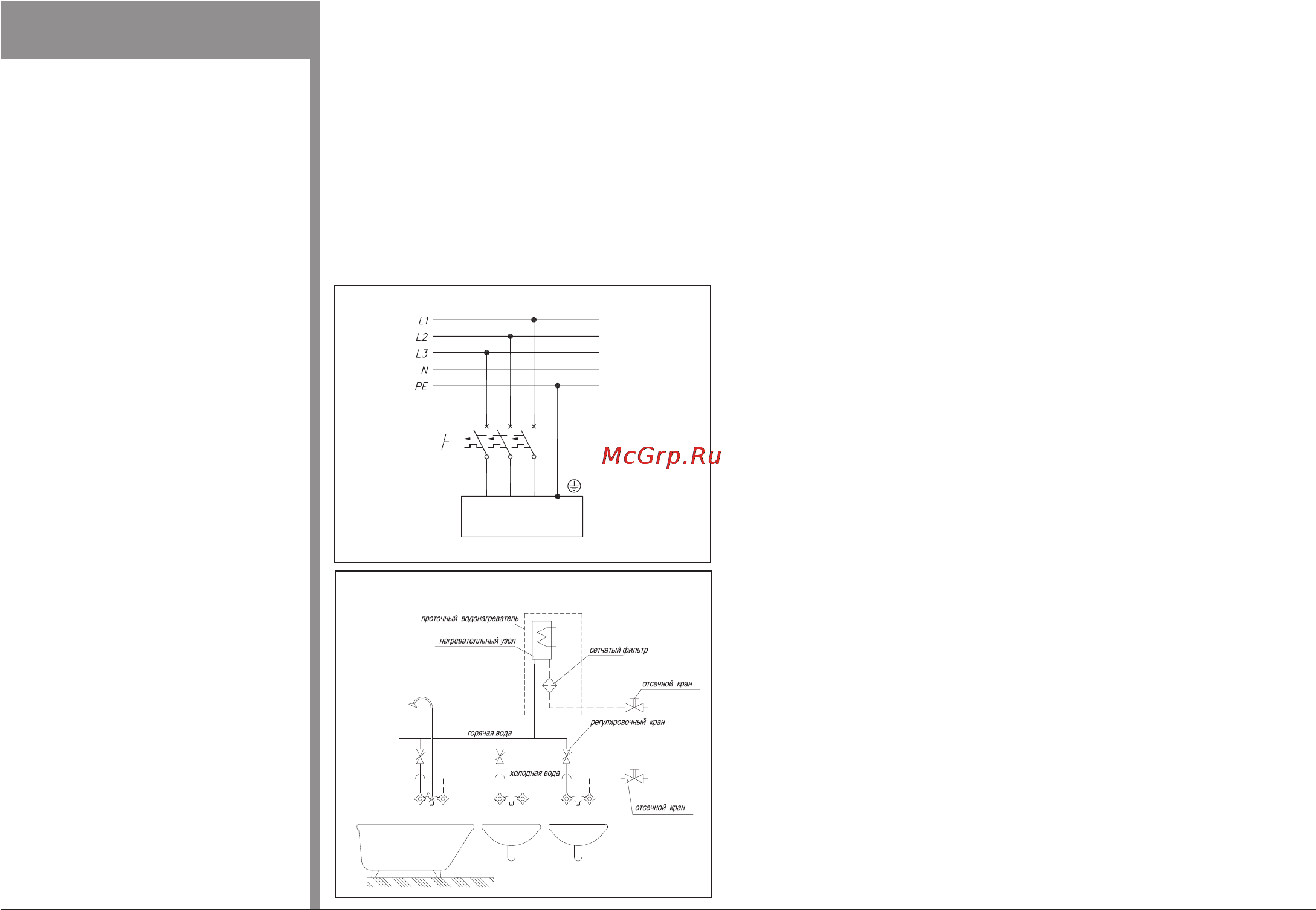

Рис.2 Схема водного подклю-
чения.
Все виды установочных
работ должны произво
-
дится только при от-
ключеном электрическом
питании и закрытой по
-
дачe воды.
Рекомендации
- если на трубе, подающей холодную воду, установлен обратный клапан, следует обязательно за-
монтировать предохранительный клапан между водонагревателем и обратным клапаном,
- для подачи холодной воды и отбора нагретой не использовать трубы, изготовленные из искус-
ственных материалов,
- для беспечения комфорта пользования следует установить регулировочный кран перед каждым пунктом
потребления горячей воды (рис. 2)
- с точки зрения экономии, водонагреватель должен быть установлен вблизи наиболее часто используемого
водоразборного крана,
- на входе водонагревателя рекомендуется установить дополнительный клапан и водный фильтр,
- температуры воды на выходе водонагревателя не может превышать 70
0
С
Рис.1 Электрическое пoдсо-
единение
F - трехполюсный сетевой
выключатель
2
Установка
1
Электропроводка должна
быть защищена диффе-
ренциальным выключате
-
лем и средствами, обеспе-
чивающими отключение
прибора от электросети,
в которых расстояние
между контактами всех
полюсов составляет не
менее 3 мм.
Монтаж
1. Подвести, согласно обязывающим правилам, к месту крепления
водонагревателя трехфазную электрическую сеть.
2. Подводя проводку воды следует помнить, что с правой сторо-
ны подводится холодная вода (G1/2"), а с левой забирается
нагретая вода (G1/2"). Место подключения водонагревателя
к сети водопроврода представлено на рис.2.
3. Снять крышку водонагревателя (рис.3): открутить винт кре
-
пления [15], снять крышку и снять крышку с выступов нижнего
крепежа [16].
4. Закрепить водонагреватель крепежными винтами, предвари
-
тельно введя через отверстие [5] (рис.8) кабель питания.
5. Подключить водонагреватель к электрической сети согласно
рис.1. Электрический провод следует подключить непосред
-
ственно к термическому выключателю [3].
6. Удалить заглушки из патрубков подключения холодной и горя-
чей воды.
7. Подсоединить водонагреватель к водной проводке креплени-
ями [17] и [18] (рис.4).
8. Включить подачу холодной воды и проверить плотность со
-
единений.
9. Проверить состояние термического выключателя WТ3
(рис.5).
10. Прикрепить крышку водонагревателя: проверить правильность
присоединения гнезда переключателя [21] к штырю регулировки
[22] (рис.4), надеть крышку [8] на выступы нижнего крепежа [16]
L1 L2 L3
Содержание
- 136 koszalin ul olchowa 1 2
- Kospel s a 2
- Для получения более подробной информации относительно утилизации этого изделия следует обратится в соответственную региональную службу по утилизации или в магазин в котором было приобретено изделие 2
- Ознакомление с настоящим руководством по эксплуатации позволит правильно установить и использовать прибор обеспечит его длительную безаварийную работу 2
- Прибор нельзя выбросить как обыкновенный мусор его следует сдать в соответственный пункт приема электронных и электрических приборов для последующей утилизации соответственный способ утилизации ликвидирует возможное негативное влияние на окружающую среду 2
- Производитель оставляет за собой право внесения конструктивных изменений которые посчитает необходимыми и которые не будут указаны в этом руководстве по эксплуатации при этом главные характеристики изделия не изменятся 2
- Rus 020b 3
- Водонагреватель kde может догревать предварительно подогретую воду на пример при совместной работе резервуара с горячей водой в системе солнечных батарей максимальная температура воды на входе в водонагреватель не может превысить 70ºс 3
- Водонагреватель типа kde предназначен для быстрого нагрева проточной воды употребляемой в домашнем хозяйстве санитарных помещениях лабораториях предприятиях и т п водонагреватель может быть одновременно подключен к нескольким пунктам потребления воды нпр к умывальнику душу раковине и т д температура воды регулируется переключателем на корпусе водонагревателя 3
- Общие указания 3
- Открыв кран горячей воды вызываем самостоятельное включение водонагревателя в соответственном мощностном режиме работы 3
- Технические данные 3
- Устройство нельзя уста навливать во взрывоопас ных помещениях а также в помещениях с темпера турой окружающей среды ниже 3
- Все виды установочных работ должны произво дится только при от ключеном электрическом питании и закрытой по дачe воды 4
- Монтаж 4
- Монтаж и включение во донагревателя а также осуществление всех со путствующих провoдок следует поручить специ ализированному обслужи вающему персоналу 4
- Рекомендации 4
- Установка 4
- Электропроводка должна быть защищена диффе ренциальным выключате лем и средствами обеспе чивающими отключение прибора от электросети в которых расстояние между контактами всех полюсов составляет не менее 3 мм 4
- Rus 020b 5
- Рис общий вид водонагре вателя 5
- Рис снятие крышки водо нагревателя 5
- Рис термический выключа тель wt3 5
- Водонагреватель kde 6
- Запуск 6
- Неудаление воздуха из водной проводки может привести к поломке водо нагревателя 6
- Указанные действия сле дует осуществить каж дый раз после перебоя в подаче воды 6
- Эксплуатация 6
- Rus 020b 7
- Техническое обслуживание 7
- Чистку фильтра воды ре комендуется производить каждый раз после ремонта водопроводной системы сильном загрязнении воды а также по истечении 1 года эксплуатации 7
- Любое вмешательство во внутреннее устройство термического выключателя wт3 запрещается и грозит необратимым повреждени ем водонагревателя 8
- Устройство 8
- Rus 020b 9
- Крышку водонагревателя можно снимать только после отключения водона гревателя от сети 9
- Неправильная работа устройства 9
- Комплект поставки 10
- Лица с ограниченными фи зическими психическими или умственными возмож ностями или не имеющие навыков и знаний касаю щихся этого прибора не должны эксплуатировать это устройство если не находятся под присмо тром ответственных за их безопасность или не прошли инструктаж на тему обслуживания этого прибора 10
- Следует следить чтобы дети не игрались с этим прибором 10
- Условия гарантии 10
- Rus 020b 11
- Карта гарантии 11
