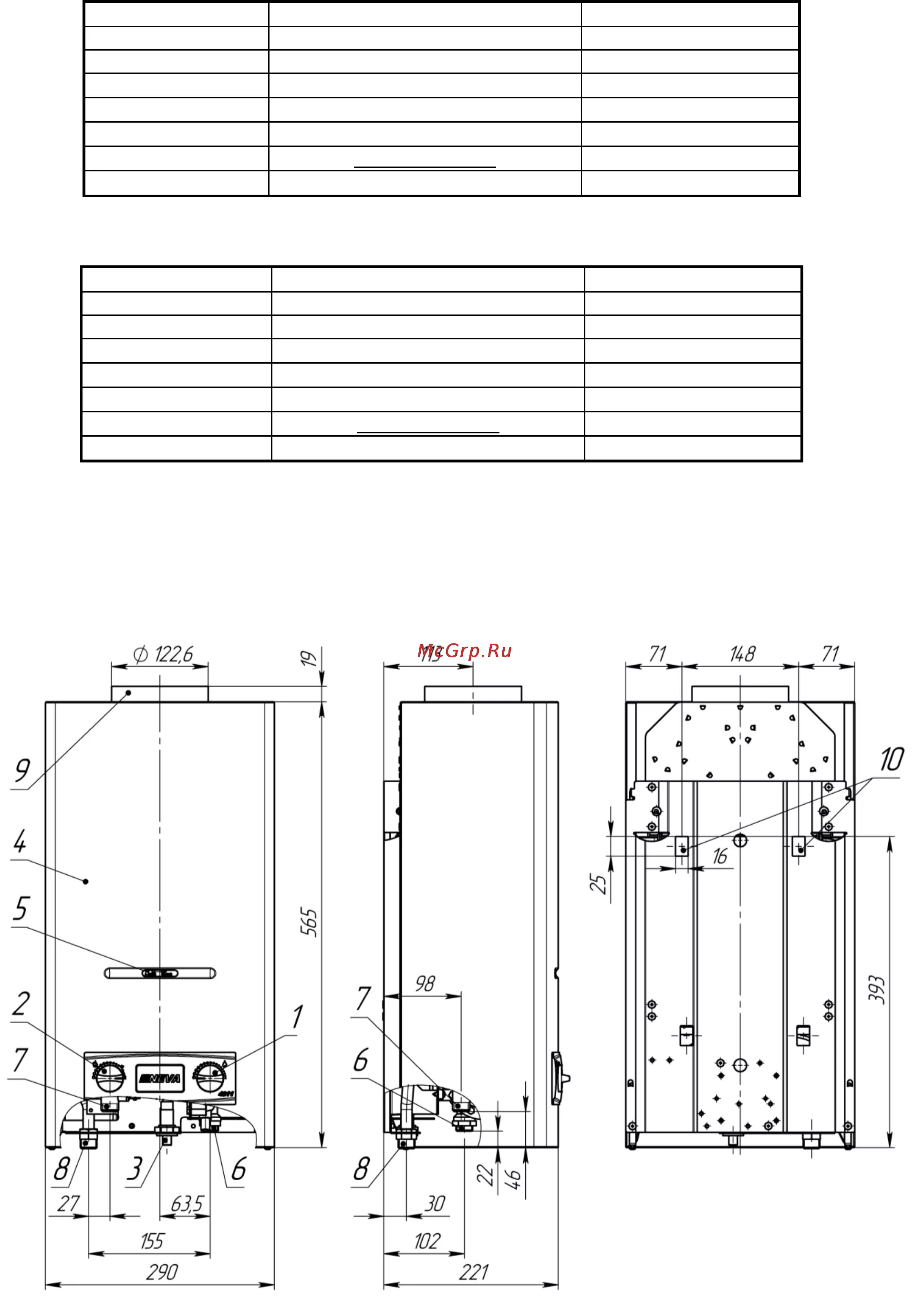

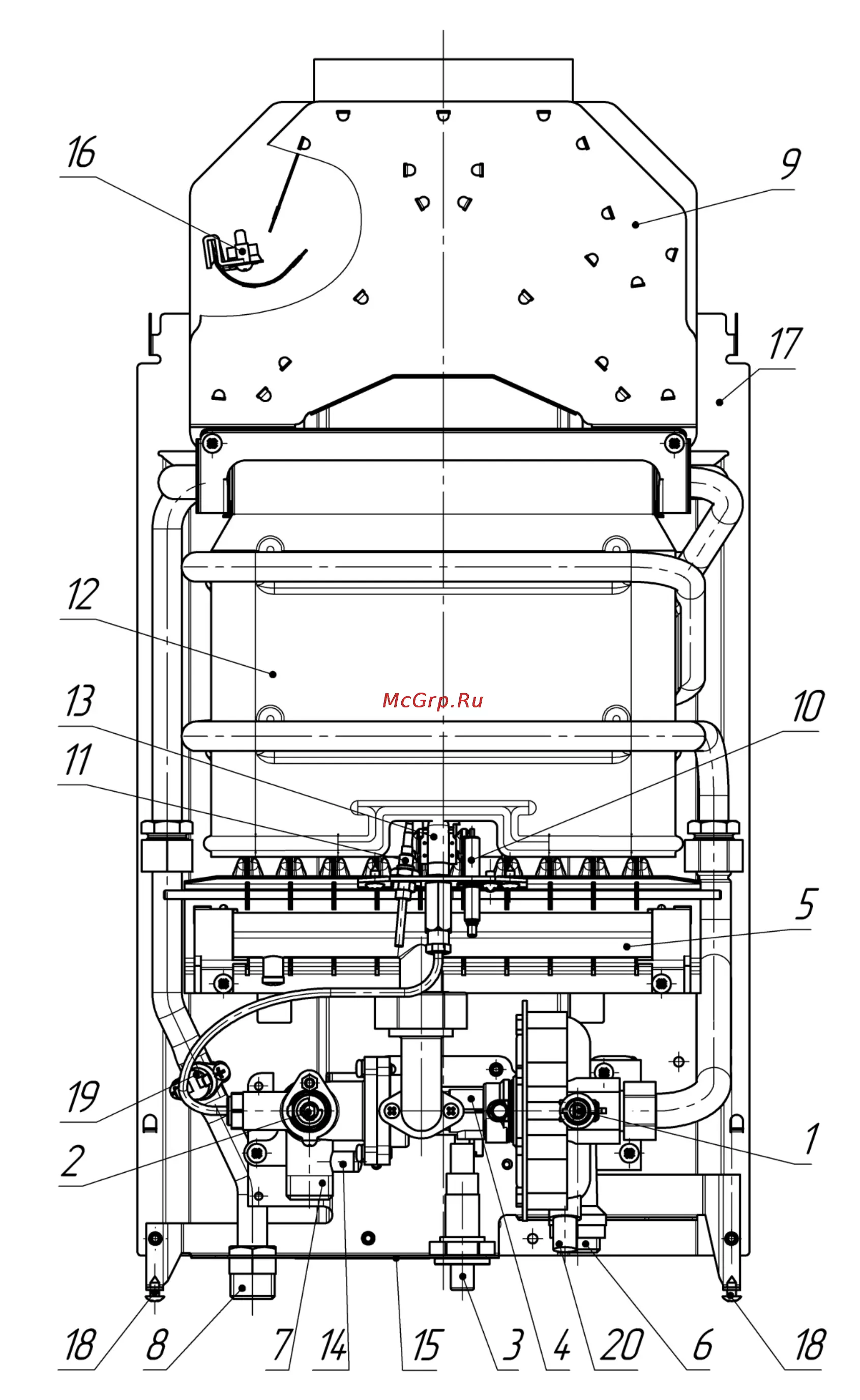

2.4.2. Назначение основных узлов и составных частей аппарата «NEVA-4011» (рис. 2):

 узел водогазовый 4 предназначен для управления подачей газа на запальную и основную горелку, регу-

лировки расхода воды и состоит из узлов водяного и газового (конструкция узла обеспечивает доступ га-

за к основной горелке только при наличии протока воды);

 горелка основная 5 предназначена для создания и подачи к месту горения воздушно-газовой смеси;

 газоотводящее устройство 9 предназначено для отвода продуктов сгорания в дымоход;

 свеча 10 предназначена для создания искрового разряда для розжига запальной горелки 13;

 термопара 11 предназначена для получения ЭДС при еѐ нагреве для удержания электромагнитного кла-

пана в открытом положении и контроля пламени запальной горелки 13;

 теплообменник 12 предназначен для передачи тепла, получаемого при сжигании газа на основной горел-

ке, воде, протекающей по трубам теплообменника;

 термореле 16 (датчик наличия тяги) предназначен для отключения аппарата в случае отсутствия тяги в

дымоходе или при разрежении в нѐм менее 1,96 Па. Термореле имеет нормально замкнутые контакты с

температурой размыкания 90С;

 термореле 19 (датчик перегрева воды) предназначен для отключения аппарата при нагреве воды свыше

90 °С;

 пробка 20 предназначена для слива воды из водяного контура аппарата для предотвращения еѐ замерза-

ния; встроенный в пробку предохранительный клапан предназначен для защиты водяного контура аппа-

рата от повышенного давления воды.

2.5. Работа аппарата «NEVA-4011»

2.5.1. Функциональная схема аппарата приведена на рисунке 3.

2.5.2. Запальная горелка 13 зажигается от устройства пьезорозжига 3. Регулятор расхода газа при этом дол-

жен быть нажат в положении «Розжиг» (рис.12). При нагреве термопары 11 пламенем запальной горелки выраба-

тывается ЭДС, которая удерживает электромагнитный клапан 26 в открытом положении.

2.5.3. При повороте регулятора расхода газа в положение ―Включение основной горелки‖ (рис.12) открывается

доступ газа к клапану 27, управляемому мембраной водяного узла.

2.5.4. При протоке воды через штуцер Вентури 23 водяного узла 15 (с расходом не менее 2,5 л/мин) созда-

ѐтся перепад давлений между подмембранной и надмембранной полостями, за счет чего мембрана 22 переме-

щается, открывая подпружиненный клапан 27 и обеспечивая доступ газа к основной горелке. Происходит розжиг

основной горелки от запальной. Вода, протекающая по трубам теплообменника, нагревается.

2.5.5. Регулятором расхода воды 1 регулируется количество и температура воды, выходящей из аппарата:

поворот регулятора против часовой стрелки увеличивает расход и снижает температуру воды; поворот регулято-

ра по часовой стрелке уменьшает расход и увеличивает температуру воды. Положение регулятора также опреде-

ляет расход воды, при котором происходит включение аппарата (см. п. 4.1).

2.5.6. Регулятором расхода газа 2 регулируется количество газа, поступающего в горелку, для получения

требуемой температуры воды при еѐ установленном расходе: поворот регулятора против часовой стрелки увели-

чивает расход газа и температуру воды; поворот регулятора по часовой стрелке уменьшает расход газа и темпе-

ратуру воды (рис.12).

2.5.7. При прекращении протекания воды или при уменьшении еѐ расхода до значения менее 2,5 л/мин за-

крывается клапан 27 и основная горелка гаснет.

2.5.8. Аппарат оснащен устройствами безопасности, обеспечивающими:

 доступ газа к основной горелке только при наличии запального пламени и протока воды;

 прекращение подачи газа при отсутствии тяги в дымоходе или при погасании запальной горелки.

 отключение аппарата при нагреве воды свыше 90° С.
