6
Предупреждение: установка переключателя термостата на левом упоре не означает постоянного выключения
нагревательного элемента.
При эксплуатации водонагревателя без блокировки дневного тарифа не рекомендуем настраивать температуру
выше 65 °C.
Выберите символ максимум «60».

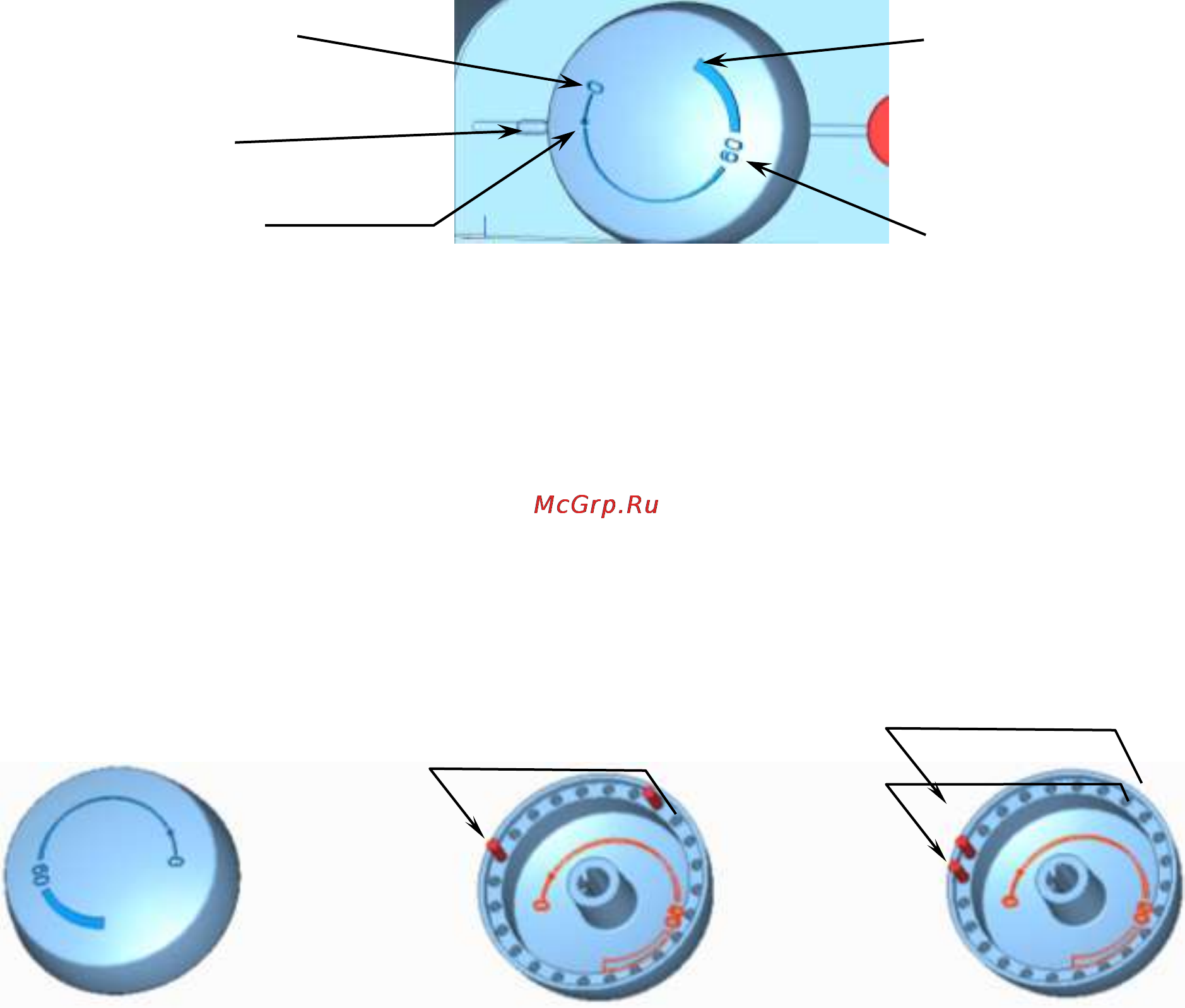

Ограничение диапазона регулировки; блокировка настройки
В целях безопасности (нечаянный ожог, предотвращение манипуляции детьми или посторонним лицом) можно
ограничить диапазон регулировки или заблокировать настройку на термостате.
Ограничение регулировки: - потянув к себе, снимите диск переключателя термостата (в первый раз это
достаточно тяжело),
- на обратной стороне диска переключателя найдете два цилиндрических штифта 2,15 мм,
- один штифт выньте и вставьте в соответствующее отверстие выбранной максимальной температуры,
- диск переключателя установите обратно (до упора).
Блокировка настройки: - установите выбранную температуру,
- потянув к себе, снимите диск переключателя термостата без изменения настройки,
на обратной стороне диска переключателя найдите два штифта,
- оба выньте и вставьте в отверстия, соответствующие выбранной температуре,
таким образом, чтобы между штифтами не было отверстия, и они располагались
напротив настроенной температуры.
6. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Подключение водонагревателей к водопроводу изображено на рис. 1. Для возможного отключения
водонагревателя на входах и выходах технической воды необходимо смонтировать резьбовые соединения Js ¾“.
Если линия ГТВ оборудована циркуляционным контуром, подключается «обратка» к входу, обозначенному как
ЦИРКУЛЯЦИЯ.
Типы 100, 125, 160 NTR и 100, 125, 160 NTR / HV оборудованы сливным выходом. У типов 200 и 250 NTR(R) на
вход ГТВ необходимо установить Т-образную арматуру со сливным клапаном.
Водонагреватель должен быть оборудован предохранительным клапаном. Предохранительный клапан
устанавливается на впуске холодной воды, который обозначен синим кольцом.
Водонагреватели должны быть оснащены сливным клапаном.
Каждый напорный водонагреватель должен быть оборудован мембранным предохранительным клапаном с
пружиной. Предохранительный клапан должен быть легко доступен и располагаться как можно ближе к
водонагревателю. Подводящий трубопровод должен иметь внутренний диаметр как минимум такой же, как и
предохранительный клапан. Предохранительный клапан устанавливается на высоте, обеспечивающей отвод
капающей воды самотеком. Рекомендуем установить предохранительный клапан на ответвление. Это обеспечит
возможность легкой замены без необходимости слива воды из водонагревателя. Для монтажа используются
предохранительные клапаны с фиксированным давлением, установленным производителем. Давление
срабатывания предохранительного клапана должно равняться максимально допустимому давлению
водонагревателя и по крайней мере на 20 % превышать максимальное давление в водопроводе. Если давление в
водопроводе превышает это значение, в систему необходимо включить редукционный клапан. Между
нижняя граница темп.
диапазона (около 5 °C)
неподвижная метка на
панели управления
температура «против
замерзания»
(около 8 °C)
верхняя граница темп.
диапазона (примерно 74 °C)
оптимальная температура
(около 60 °C)
Ограничение регулировки
Блокировка настройки
