AOC AG322QC4 [12/64] Подключение монитора

Подключение монитора

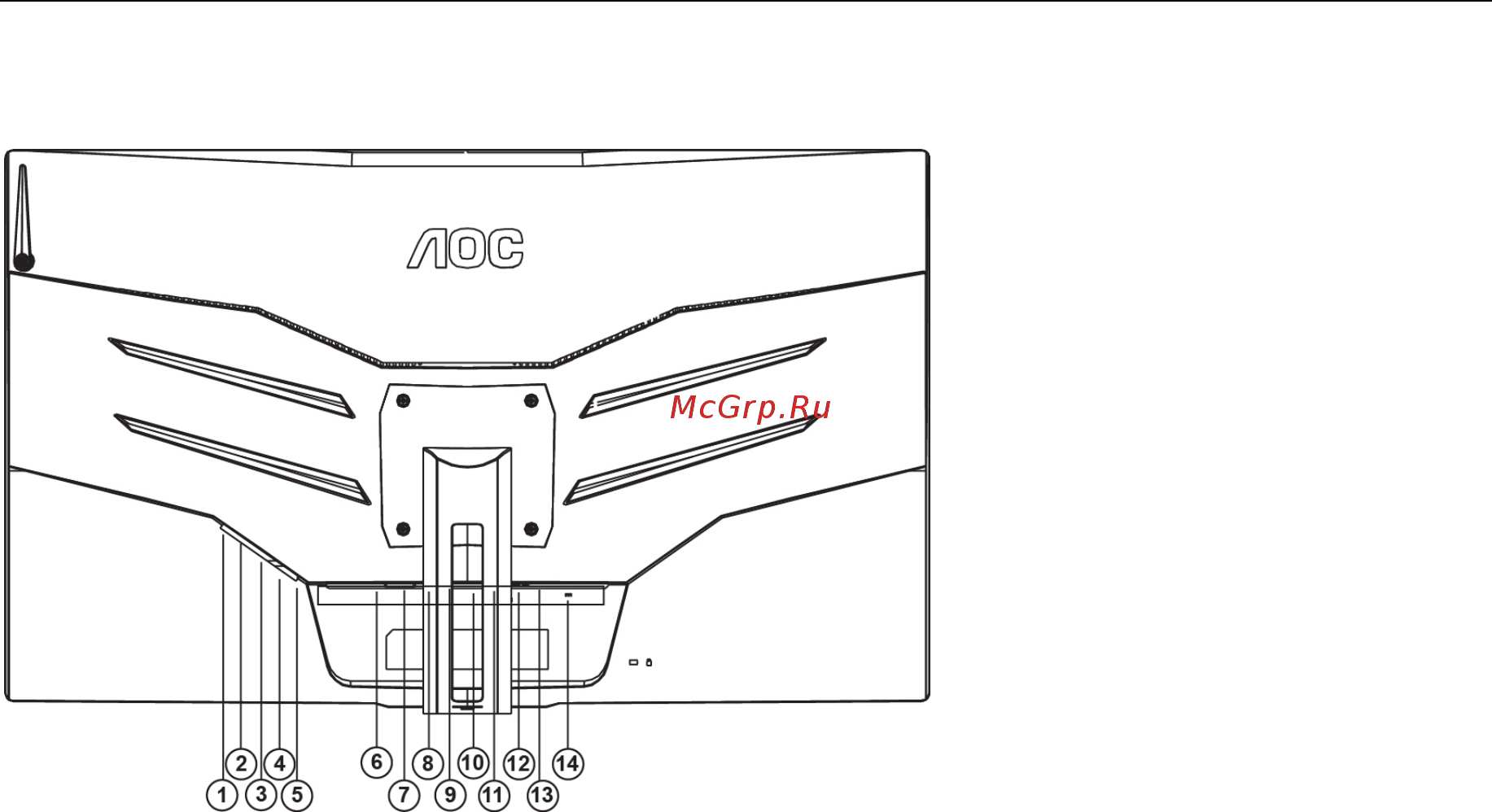

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Микрофонный вход

2 Наушники (вместе с микрофоном)

3 Нисходящий порт USB3.0 + быстрая зарядка

4 Нисходящий порт USB3.0

5 Восходящий порт USB3.0

6 Порт HDMI-2

7 Порт HDMI-1

8 Порт DP-2

9 Порт DP-1

10 Порт VGA

11 Линейный вход

12 Микрофонный выход (подключается к компьютеру)

13 Кнопки быстрого переключения

14 Разъем для подключения источника питания постоянного тока

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключите шнур питания к разъему для подключения источника питания постоянного тока на задней

панели монитора.

2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к

порту D-Sub компьютера.

3 (Другой вариант: требуется видеокарта с портом HDMI) — подключить один конец кабеля HDMI к задней

стенке монитора, а другой конец — к порту HDMI компьютера.

4 (Другой вариант: требуется видеокарта с аудиоразъемом) — подключить один конец аудиокабеля к

задней стенке монитора, а другой конец — к аудиоразъему компьютера.

5 (Другой вариант: требуется видеокарта с портом DP) — подключить один конец кабеля DP к задней

стенке монитора, а другой конец — к порту DP компьютера.

6 Включить монитор и компьютер.

7 Поддерживаемые видеоразрешения

VGA: 1920 x 1080 при 60 Гц (максимальное)

HDMI / DP: 2560x1440 при 144 Гц (максимальное)

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение

не отображается, см. раздел по поиску и устранению неисправностей.
