Dell Inspiron 3593-8659 [31/88] Установка вентилятора
![Dell Inspiron 3593-8659 [31/88] Установка вентилятора](/views2/1734450/page31/bg1f.png)

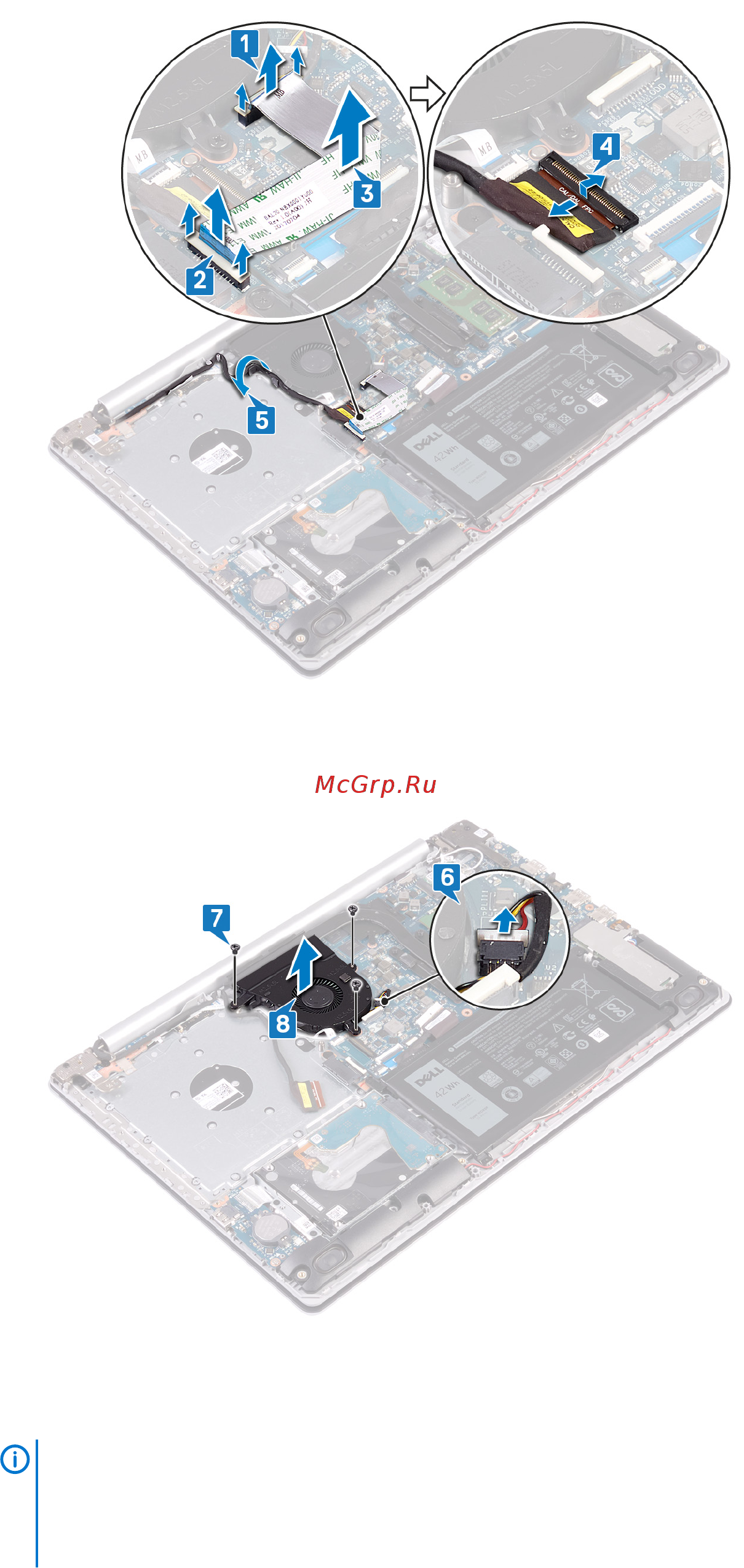

3. Снимите кабель соединительной платы оптического привода с системной платы (только для компьютеров,
поставляемых с оптическим приводом).
4. Откройте защелку и отсоедините кабель дисплея от системной платы.
5. Извлеките кабель дисплея из направляющих желобков на вентиляторе.
6.
Отсоедините кабель вентилятора от системной платы.
7. Открутите три винта (M2,5x5), которыми вентилятор крепится к упору для рук и клавиатуре в сборе.
8. Снимите вентилятор с упора для рук и клавиатуры в сборе.
Установка вентилятора
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
Извлечение и установка компонентов 31
