7. VODOVODNÁ INŠTALÁCIA

Prívod a odvod vody je na rúrkach označený farebnými koncovkami. Prívod studenej vody je označený

modrou a odvod teplej vody červenou farbou. Ohrievač vody možno pripojiť k vodovodnej sieti dvomi

spôsobmi. Uzavretý (tlakový) systém pripojenia umožňuje odber vody na viacerých odberových miestach,

zatiaľ čo otvorený (prietokový) systém umožňuje len jedno odberové miesto. Vzhľadom k zvolenému

systému pripojenia je nutné zvoliť i vhodné miešacie batérie. Pri otvorenom (prietokovom) systéme je

potrebné pred ohrievacie teleso zabudovať spätný ventil, ktorý zamedzuje vytekaniu vody z kotla v prípade

prerušenia dodávky vody. Pri tomto systéme pripojenia je potrebné použiť prietokovú miešaciu batériu.

V ohrievači vody sa pri ohrievaní objem vody zväčšuje, a to spôsobuje kvapkanie vody z rúrky miešacej

batérie. Silným uťahovaním ventilu miešacej batérie sa nezamedzí kvapkaniu vody, môže sa však

zmiešavacia batéria poškodiť.

Pri (uzavretom) tlakovom systéme pripojenia je nutné na odberových miestach použiť tlakové miešacie

batérie. Na napúšťaciu rúrku je nutné pripojiť poistný ventil, ktorý zabraňuje zvýšeniu tlaku v nádobe nad

menovitý pretlak. Počas ohrievania vody v ohrievači sa v nádobe zvyšuje jej tlak tak dlho, až dosiahne

hranicu nastavenú na poistnom ventile.

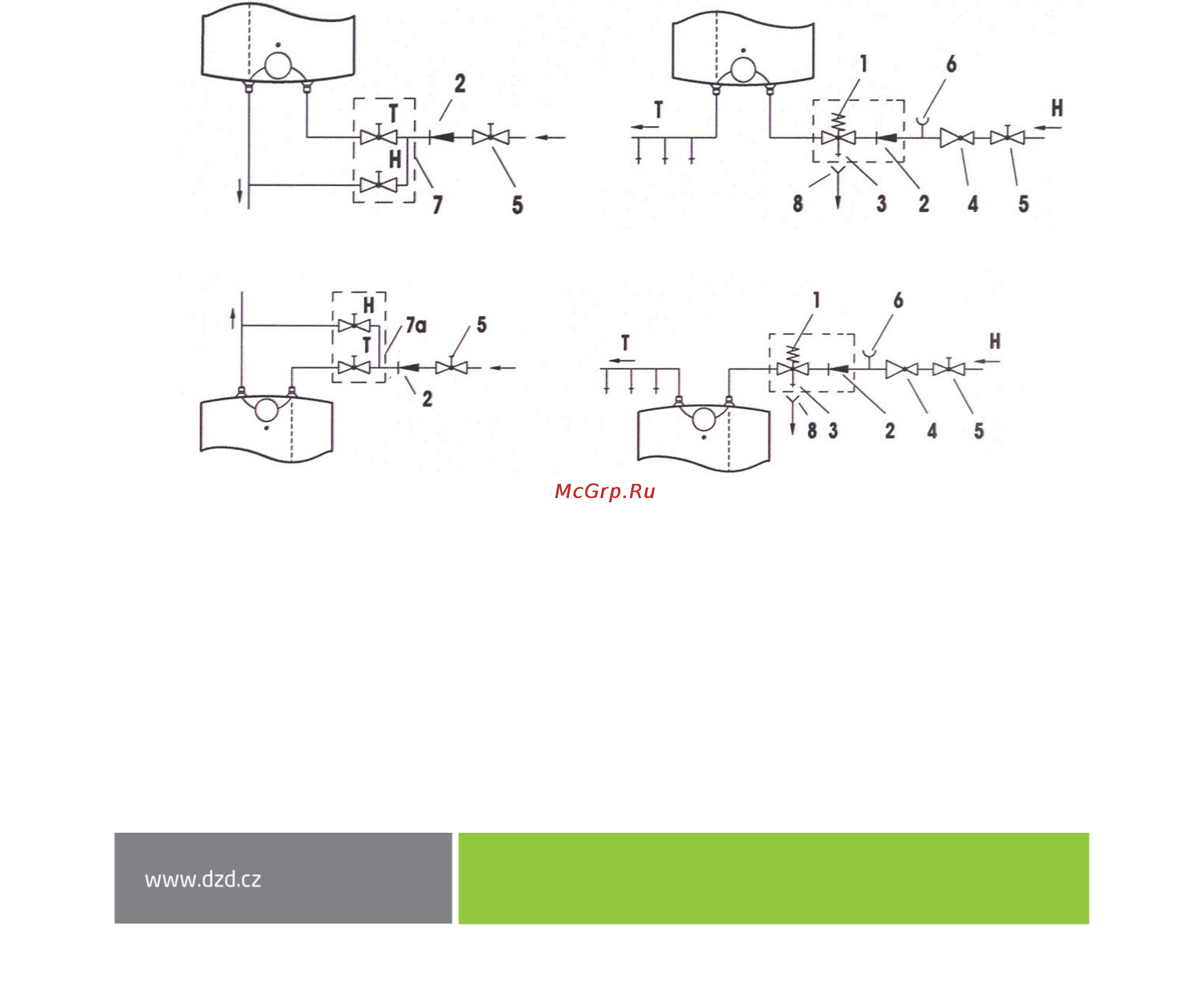

Otvorený (prietokový) systém Uzavretý (tlakový) systém

Prevedenie nad odberné miesto Prevedenie nad odberné miesto

Prevedenie pod odberné miesto Prevedenie pod odberné miesto

Legenda:

1 – Poistný ventil 6 – Skúšobný nástavec

2 – Spätný ventil 7,7a – Prietoková miešacia batéria

3 – Skúšobný ventil 8 – Nátrubok s prípojkou na odtok z poistného ventilu

4 – Redukčný ventil H – Studená voda

5 – Uzavierací ventil T – Teplá voda
