- 44 -
DE
A B C D E
TO 5 UP 400 280 - 260 265
TO 5 IN 400 - 155 260 265
TO 10 UP 500 398 - 350 265
TO 10 IN 500 - 122 350 265
TO 15 UP 500 398 - 350 310
TO 15 IN 500 - 122 350 310

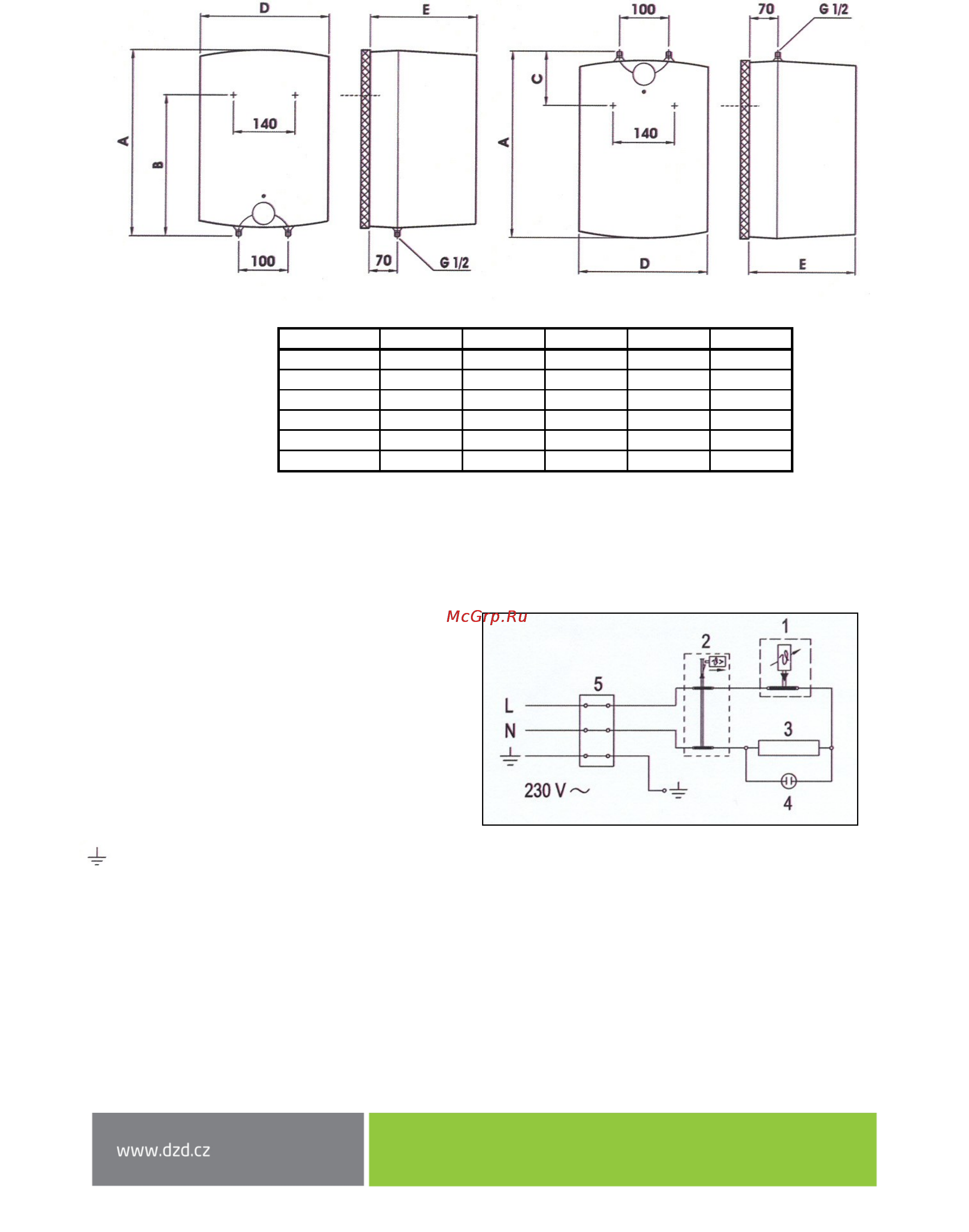

Abb. 1.
Abmessungen der Wassererwärmer
Ausführung oberhalb der Entnahmestelle Ausführung unterhalb der Entnahmestelle
Abb.2
Elektrisches Schaltungsschema
Legende:
1 – Thermostat
2 – Wärmesicherung unumkehrbar
3 – Heizkörper
4 – Betriebskontrollleuchte
5 – Klemmleiste
L – Phasenleiter
N – Nullleiter
- – Erdleiter
2-2014
