CZ
- 6 -
7 VODOVODNÍ INSTALACE
Vstup a výstup vody je na trubkách aparátu označen barevnými koncovkami. Vstup studené vody je
označen modrou a výstup teplé vody červenou barvou. Ohřívač vody lze připojit k vodovodní síti dvěma
způsoby. Uzavřený, tlakový systém připojení umožňuje odběr vody na více odběrových místech, zatímco
otevřený, beztlakový systém umožňuje pouze jedno odběrové místo. Vzhledem k zvolenému systému
připojení si musíte pořídit i vhodné směšovací baterie. Při otevřeném, beztlakovém systému je potřeba
před ohřívací těleso zabudovat zpětný ventil, který zamezuje vytékání vody z ohřívače v případě přerušení
dodávky vody. U tohoto systému připojení musíte použít beztlakovou směšovací baterii. V ohřívači vody se
z důvodu ohřívání objem vody zvětšuje a to způsobuje kapání vody z výstupu baterie. Silným utahováním
ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen poškodit směšovací baterii.
Při uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové směšovací
baterie.
Na napouštěcí trubku musíte připojit pojistný ventil, který zabraňuje zvýšení tlaku v nádobě nad jmenovitý
přetlak. Během ohřívání vody v ohřívači se v nádobě zvyšuje její tlak tak dlouho, až dosáhne hranici
nastavenou na pojistném ventilu.

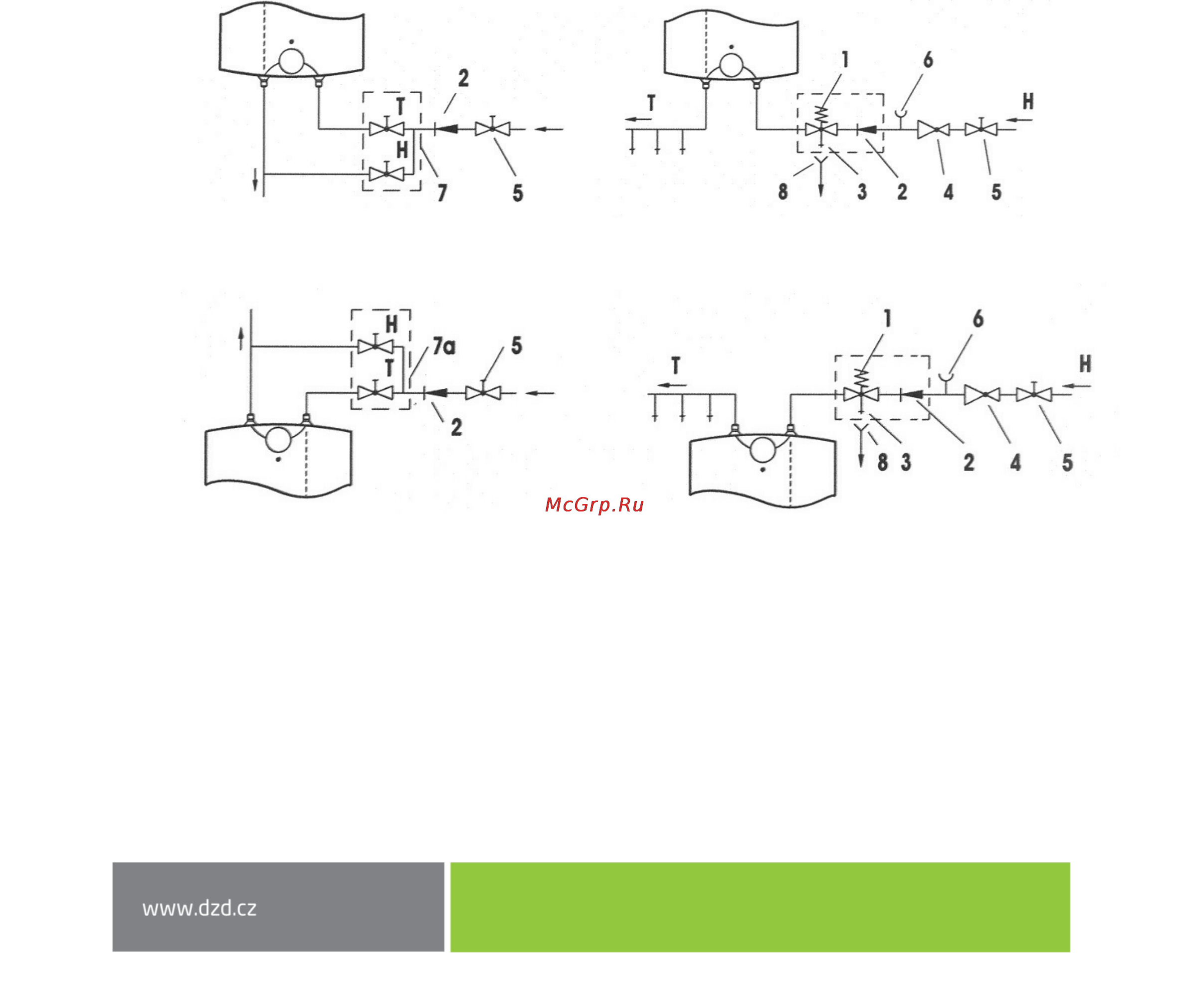

Otevřený (průtokový) systém Uzavřený (tlakový) systém
Provedení nad odběrné místo Provedení nad odběrné místo
Provedení pod odběrné místo Provedení pod odběrné místo
Legenda:
1 – Pojistný ventil 6 – Zkušební nástavec
2 – Zpětný ventil 7,7a – Průtoková míchací baterie
3 – Zkušební ventil 8 – Nátrubek s přípojkou na odtok z pojistného ventilu
4 – Redukční ventil H – Studená voda
5 – Uzavírací ventil T – Teplá voda
Pojistný ventil se montuje na přívod studené vody označený modrým kroužkem. Každý tlakový ohřívač teplé
užitkové vody musí být vybaven membránovým, pružinou zatíženým pojistným ventilem. Jmenovitá
světlost pojistných ventilů se určuje podle normy ČSN 06 0830. Pojistný ventil musí být dobře přístupný,
