5. Снимите модуль памяти. См. раздел «Замена модуля памяти» на странице 41.
6. Снимите карту Wi-Fi. См. раздел «Замена карты Wi-Fi» на странице 50.
7. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице
43.
8. Снимите материнскую плату. См. раздел «Замена материнской платы» на странице 53.
9. Замените рамку материнскую платы.

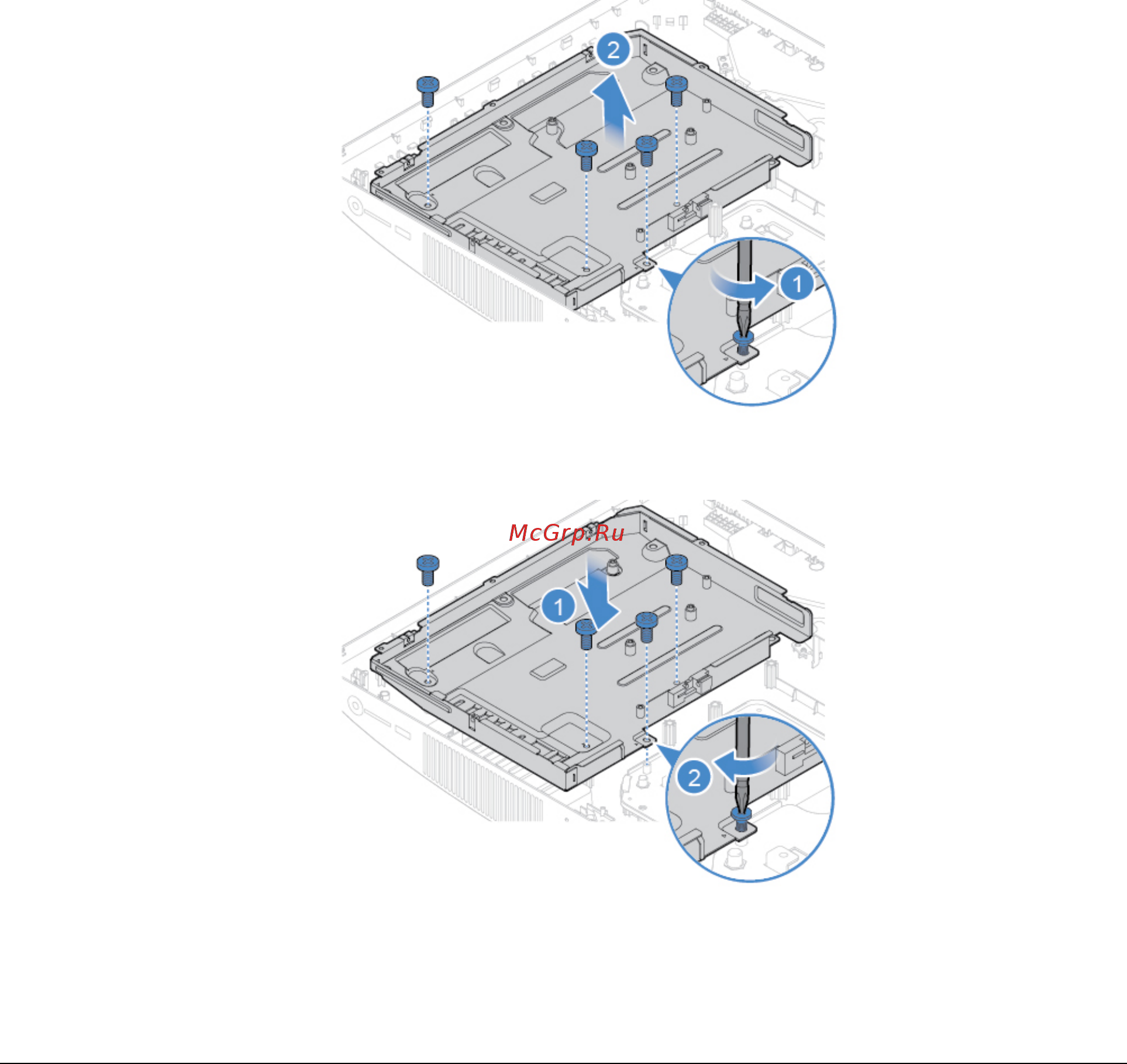

Рис. 107. Снятие рамки материнской платы
Рис. 108. Установка рамки материнской платы
10. Выполните действия после замены. См. раздел «Действия после замены компонентов» на
странице 59.
Замена крепежной скобы VESA
Внимание: Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте.
1. Снимите подставку для монитора. См. раздел «Замена подставки для монитора» на странице 20.
2. Снимите ЖК-панель. См. раздел «Снятие ЖК-панели» на странице 22.
3. Снимите вентилятор компьютера. См. раздел «Замена вентилятора компьютера» на странице 38.
4. Снимите радиатор. См. раздел «Замена радиатора» на странице 39.
Глава 4. Замена аппаратных компонентов 57
