AOC 27B2H [11/32] Подключение монитора

Подключение монитора

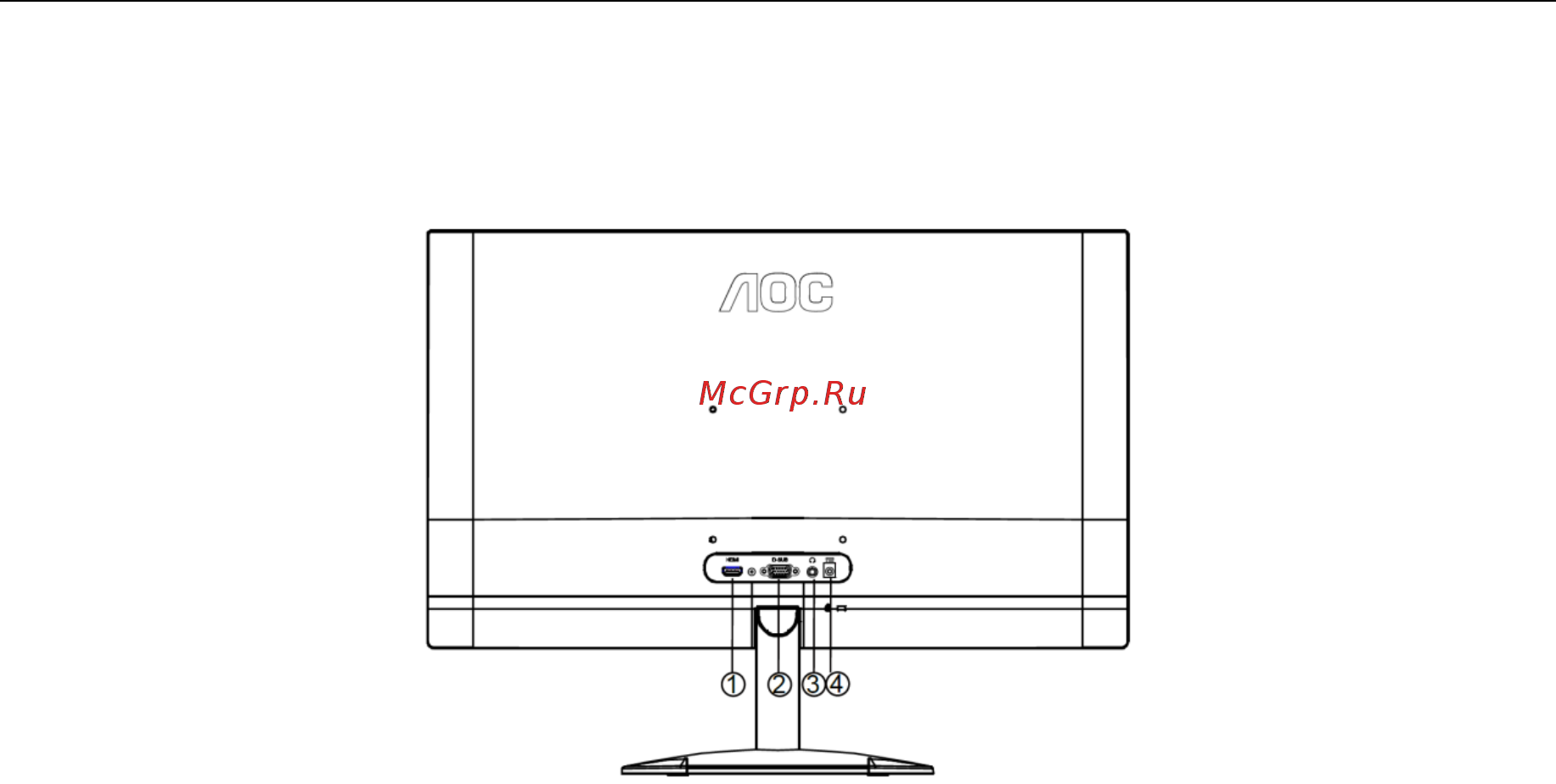

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 HDMI

2 Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)

3 Выход на наушники

4 Электропитание

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключить шнур питания к разъему для подключения источника питания переменного тока на задней стенке

монитора.

2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к порту D-Sub

компьютера.

3 Другой вариант: (требует наличия видеокарты с разъемом HDMI) — подключить один конец HDMI-кабеля к

задней стенке монитора, а другой конец — к HDMI-разъему компьютера.

4 Включить монитор и компьютер.

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не

отображается, см. раздел по поиску и устранению неисправностей.
