![Drazice OKCE 200 S/3-6 kW Инструкция по эксплуатации онлайн [9/18] 68078](/views2/1073550/page9/bg9.png)
9

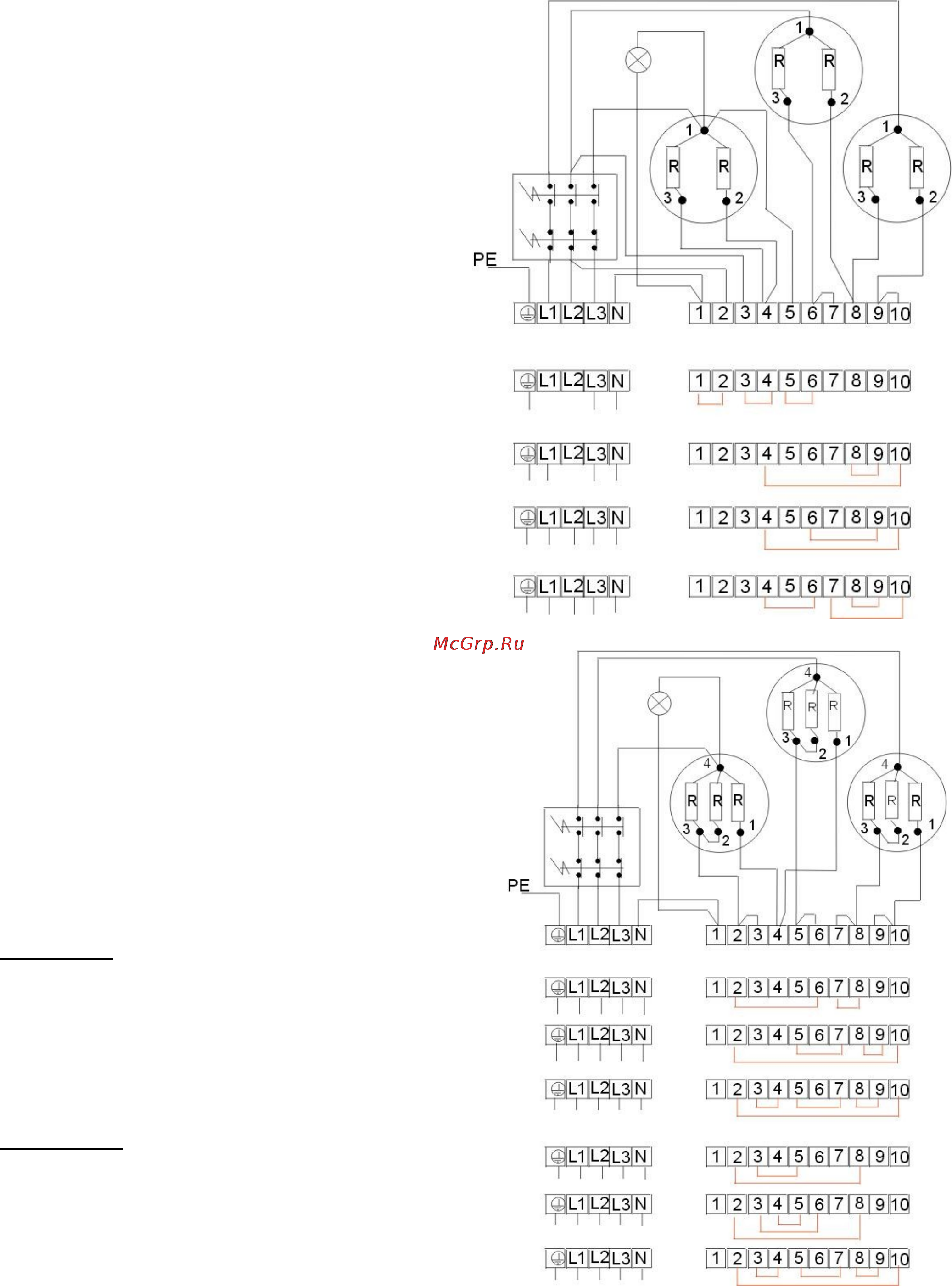

Нагреватель 3–6 кВт
Существует 4 универсальных вида подключения нагревателя 3–6 кВт в зависимости от требуемого времени
нагревания или возможностей электрической сети в месте использования.
TPK 3-6 кВт R ~ 1 кВт
Выбранная мощность нагревателя достигается
подключением подводящего провода к клеммнику
L1, L2, L3, N и соединением клемм 1–10 на
клеммнике согласно следующим схемам.
3 кВт 1 PE - N AC 230 В/50 Гц
3 кВт 2 PE - N AC 400 В/50 Гц
4 кВт 3 PE - N AC 400 В/50 Гц
6 кВт 3 PE - N AC 400 В/50 Гц
OKCE 300 S/1 MPa
TPK 210-12/5-9 kW
TPK 210-12/8-12 kW
TPK 5-9 кВт R ~ 1 кВт
TPK 8-12 Вт R ~ 1,33 кВт
TPK 5-9 кВт
5 кВт 3 PE - N AC 400 В/50 Гц
7 кВт 3 PE - N AC 400 В/50 Гц
9 кВт 3 PE - N AC 400 В/50 Гц
TPK 8-12 кВт
8 кВт 3 PE - N AC 400 В/50 Гц
10,5 кВт 3 PE - N AC 400 В/50 Гц
12 кВт 3 PE - N AC 400 В/50 Гц
1
1
2
2
2
3
3
3
