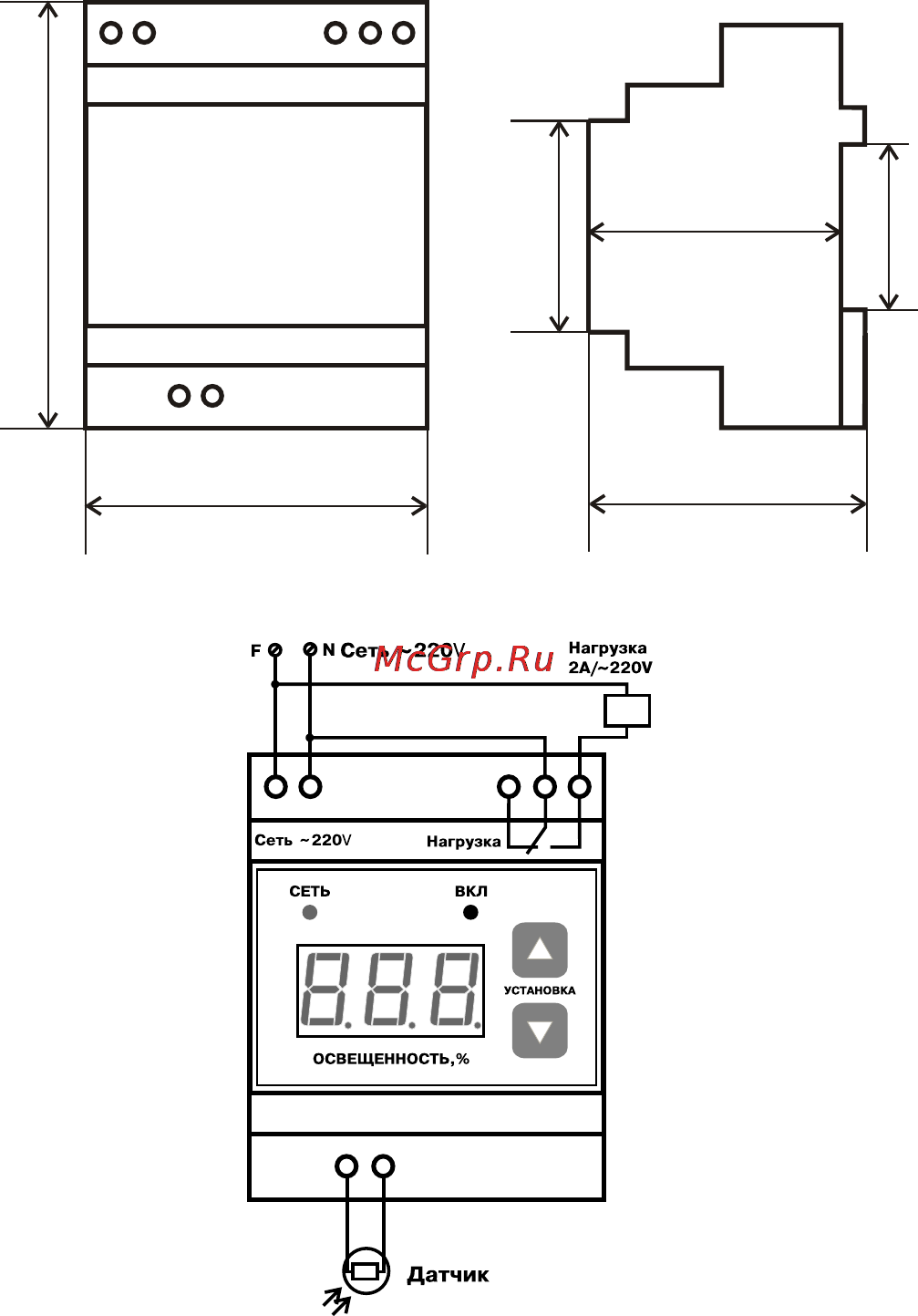

• Рис схема подключения фотореле 2
• Технические данные 2
• Гарантийные обязательства 3
• Комплектность 3
• Свидетельство о приемке и продаже 3
• Устройство и работа фотореле 3
• Порядок работы 4
• Размещение и монтаж 4
• Указание мер безопасности 4

Похожие устройства

• Logitech M325 Flor.ForBl Инструкция по эксплуатации
• Drazice OKC 250 NTR/BP Инструкция по эксплуатации
• Zota РТ-14K Инструкция по эксплуатации
• Logitech M325 Panda Candy Инструкция по эксплуатации
• Drazice OKC 300 NTR/BP Инструкция по эксплуатации
• Unitherm UNIHEAT UHW 24T Инструкция по эксплуатации
• Drazice OKC 200 NTRR/BP Инструкция по эксплуатации
• Logitech M325 Wildlife Инструкция по эксплуатации
• Unitherm US 200 B Инструкция по эксплуатации
• Drazice OKC 250 NTRR/BP Инструкция по эксплуатации
• Logitech M325Trop.Feat. Инструкция по эксплуатации
• Unitherm US 300 B Инструкция по эксплуатации
• Drazice OKC 300 NTRR/BP Инструкция по эксплуатации
• Thrustmaster Universal Challenge Version Инструкция по эксплуатации
• Unitherm US 400 B Инструкция по эксплуатации
• Thrustmaster Ferrari GT Experience Инструкция по эксплуатации
• Drazice OKCE 100 NTR/2,2kW Инструкция по эксплуатации
• Unitherm US 500 B Инструкция по эксплуатации
• Drazice OKCE 125 NTR/2,2kW Инструкция по эксплуатации
• Thrustmaster Ferrari F430 Force Feedback Racing Wheel Инструкция по эксплуатации

1 Общие указания Фотореле ФРУ 01 далее фотореле предназначено для использования в устройствах где требуется включение отключение нагрузки в зависимости от уровня освещенности Может применятся в различных щитах автоматического управления освещением в технологических процессах и т д Фотореле имеет регулировку чувствительности в широком диапазоне выдержку времени после срабатывания и защиту от кратковременного изменения уровня освещенности фотодатчика 2 Технические данные 2 1 Фотореле обеспечивает включение нагрузки при снижении освещенности ниже установленного порога чувствительности Отключение нагрузки происходит при увеличении освещенности выше установленного порога 2 2 Фотореле обеспечивает выдержку времени после включения нагрузки в диапазоне от 0 до 999 минут 2 3 Фотореле обеспечивает защиту от случайного вклю чения или отключения нагрузки при кратковременном изменения уровня освещенности фотодатчика Время ре акции на изменение освещенности составляет 1 мин 2 4 Фотореле обеспечивает установку порога сра батывания в широком диапазоне при помощи кнопок управления расположенных на передней панели 2 5 Фотореле обеспечивает индикацию уровня осве щенности от 0 до 100 2 6 Питание фотореле осуществляется однофазным напряжением 220В 10 частотой 50 ГЦ 2 7 Фотореле рассчитано на управление магнитными пускателями или контакторами с рабочим напряжением катушки 220В на ток до 2А 2 8 Окружающая среда невзрывоопасная не со держащая агрессивных газов и паров ненасыщенная водяными парами и токопроводящей пылью 2 9 Габаритные и установочные размеры фотореле приведены на Рис 1 2 10 Масса фотореле не более 450 г Редакция 12 10 11 Рис 1 Габаритные и установочные размеры Рис 2 Схема подключения фотореле
