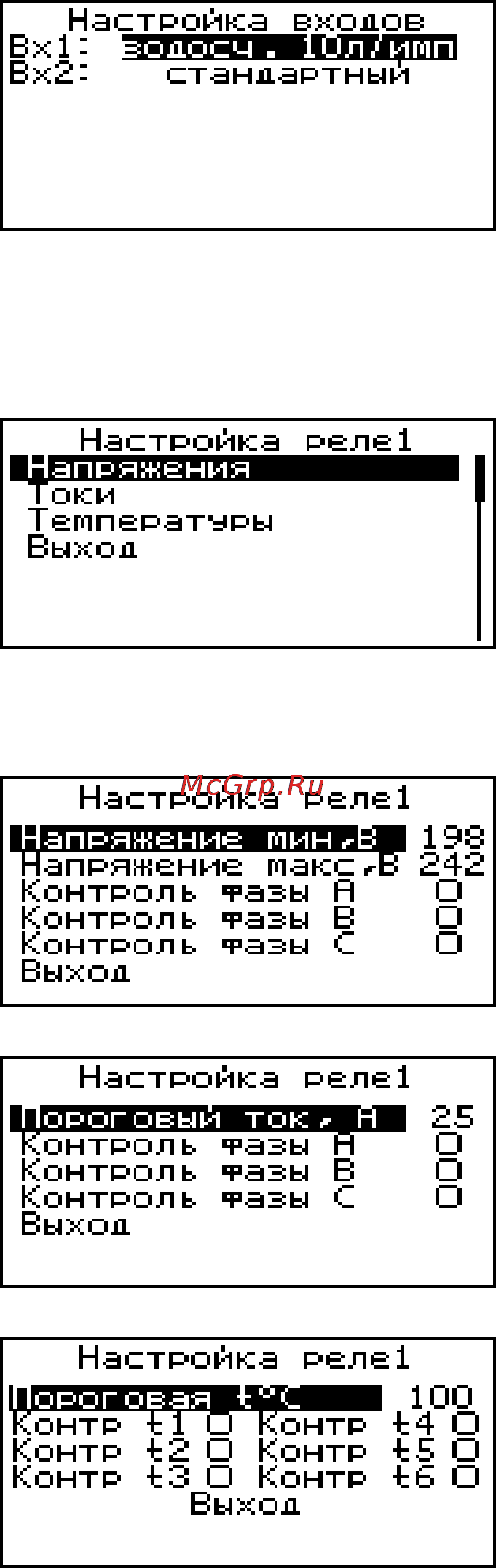

7 Порядок работы 7 1 После завершения монтажа работа по включению регистратора осу ществляется в следующем порядке Убедиться в том что все датчики температуры и трансформаторы тока подключены в соответствии со схемой показанной на Рис 2 Убедиться что БО карта установлена в регистратор и утоплена до щелчка Подать на регистратор питающее напряжение с силового щита Вставитьключ в выключатель 3 и повернуть его в положение ВКЛ при этом должен загореться загореться индикатор питания 5 на передней панели регистратора Установить типдатчика температуры по каждому входу в соответствии со схемой подключения Рис 2 см п 5 4 2 Установить типтрансформаторов тока см п 5 4 1 Установить тип входа для входов ВХ1 и ВХ2 см п 5 4 3 При необходимости запрограммировать параметры срабатывания реле Р1 и Р2 см п 5 4 4 5 4 6 Выбрать тип экрана для отображения измеряемых значений см п 5 5 7 2 При отсутствии питающих напряжений на всех фазах регистратор автоматически переключается на питание от встроенной аккумуляторной батареи и индикатор питания 5 начинает периодически мигать После длительной работы от батареи необходимо подключить питающее напряжение для зарядки аккумулятора Не допускайте глубокой разрядки аккумулятора и при появлении мигающей пиктограммы изображающей батарею отключайте регистратор 7 3 ВНИМАНИЕ При извлечении БО карты необходимо отключить регистратор с помощью выключателя 3 при этом индикатор питания 5 должен погаснуть Устанавливать карту также необходимо только при отключенном питании 7 4 После извлечения и обратной установки Б карты информация на ней не удаляется и продолжает записывается далее Чтение информации с БО карты необходимо производить только специальной программой РедЬодАпаНгег VI 0 8 Свидетельство о приемке и продаже Регистратор РТ 14К И_______________ соответствует требованиям техниче ских условий и годен к эксплуатации Дата изготовления 20_____________ г Штамп ОТК Дата продажи 20_________________ г Типы входов которые можно выбрать стандартный регистратор фиксирует замкнут или разомкнут вход водосч 1 л имп регистратор будет рассчитывать расход воды из соотношения 1 импульс на 1 литр воды водосч 10л имп регистратор будет рассчитывать расход воды из соотношения 1 импульс на 10 литров воды 5 4 4 В этом пункте меню настраивается Настройка реле исполнительное реле Р1 Имеется воз 1 Напряжения I можность настройки срабатывания по Т оки напряжению току и температуре Температуры Настройка реле Р2 производится ана Выход логично реле Р1 только в главном меню выбирается соответствующий пункт Чтобы настроить реле для срабаты вания по необходимому параметру вы берите соответствующий пункт меню Реле можно настроить по нескольким параметрам в таком случае оно будет срабатывать когда любое из выбранных условий совпадает 5 4 5 Для настройки значения напряже ний кнопками ВЫБОР выберите пункт Настройка реле меню который необходимо изменить и а пряжение глин нажмите ВВОД Теперь кнопками ВЫ Нэп РЯ ж е н и е гл а кс г В 242 БОР установите необходимое значение КОНТРОЛЬ тазы й О Для подтверждения нажмите ВВОД КОНТРОЛЬ тазы В О Для установки фаз по которым не КОНТРОЛЬ тазы С О обходимо контролировать напряжение Выход на соответствующей строке нажмите ввод Для выхода выбрать пункт вы ход и нажать ВВОД Реле включится Настройка реле либо при превышении максимального напряжения либо при напряжении ниже 1 ЮРОГ ОВЫИ ТОК 25 КОНТРОЛЬ тазы н О минимального на любой из выбранных в КОНТРОЛЬ тазы О для контроля фаз КОНТРОЛЬ Фазы Выход с М П 9 Гарантийные обязательства Изготовитель гарантирует нормальную работу регистратора при соблюдении потребителем всех правил изложенных в настоящем руководстве Гарантийный срок 12 месяцев со дня продажи По вопросам качества регистратора обращаться на предприятие изготовитель по адресу г Красноярск ул Калинина 53А ООО ТПК Красноярскнергокомплект 5 4 3 В этом пункте меню устанавли вается тип входа для Входа 1 и Входа2 см Рис 2 Кнопками ВЫБОР настройте тип вхо да для подтверждения выбора нажмите ВВОД Настройка входов одосп Юл итп Вх2стандартный Настройка реле ЮРОГсвая КОНТР 41 КОНТР 4 4 О КОНТР 42 и КОНТР 45 и КОНТР 43 и КОНТР 46 О Выход 5 4 6 Для настройки значения тока кнопками ВЫБОР выберите пункт меню пороговый ток и нажмите ВВОД Теперь кнопками ВЫБОР установите необходимое значение Для подтвержде ния нажмите ВВОД Для установки фаз по которым необходимо контролировать то к на соответствующей строке нажмите ВВОД Для выхода выбрать пункт вы ход и нажать ВВОД Реле включится при превышении порогового тока на любой из выбранных для контроля фаз
