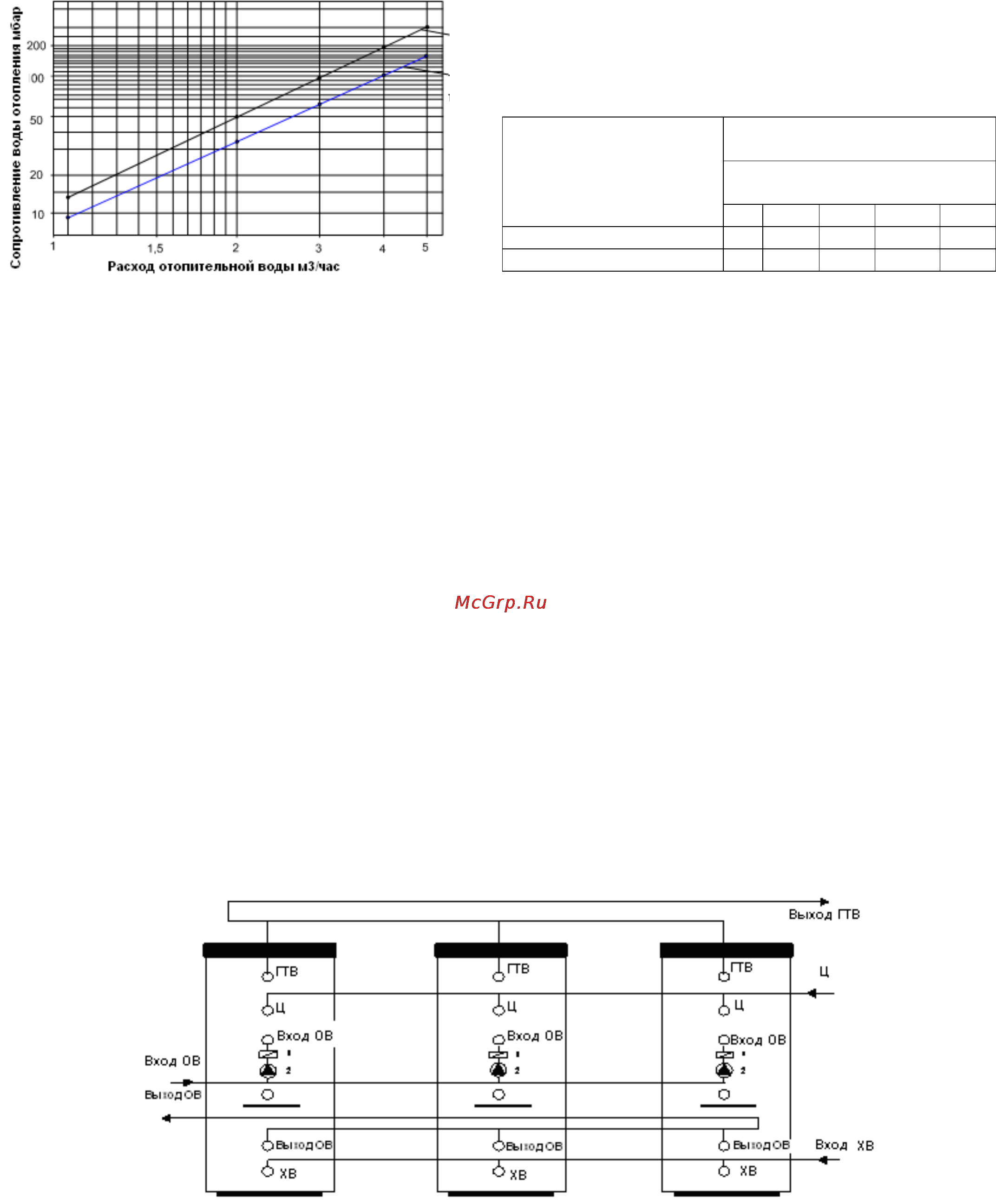

11. ПОТЕРИ ДАВЛЕНИЯ

12. ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЕЙ

Подключение водонагревателя к отопительному контуру

Водонагреватель устанавливается на пол рядом с источником нагревания или поблизости от него. Контур

отопления подключается к обозначенным входам и выходам теплообменника водонагревателя, а в самом

высоком месте устанавливается воздуховыпускной клапан. Для защиты насосов, трехходового клапана,

обратных заслонок и во избежание засорения теплообменника необходимо установить в контуре фильтр.

Рекомендуем перед установкой промыть контур отопления. Провести надлежащую теплоизоляцию всех

подключаемых линий.

Если система будет работать с преимущественным нагревом технической воды с помощью трехходового

клапана, при установке всегда руководствуйтесь инструкцией производителя трехходового клапана.

Подключение водонагревателя к трубопроводу ГТВ

Холодная вода подключается к входу, обозначенному синим кольцом или надписью ВХОД ГТВ. Горячая

вода подключается к отводу, обозначенному красным кольцом или надписью ВЫХОД ГТВ. Если линия

ГТВ оборудована циркуляционным контуром, он подключается к отводу, обозначенному надписью

ЦИРКУЛЯЦИЯ. Для возможного выпуска воды из водонагревателя на вход ГТВ необходимо установить Т-

образную арматуру со сливным клапаном. Каждый отдельно закрываемый водонагреватель на впуске

холодной воды должен быть оборудован затвором, пробным краном, предохранительным клапаном с

обратной заслонкой и манометром.

Пример группового подключения водонагревателей по методу Тихельмана для равномерного

расхода ГТВ из всех резервуаров

ОВ – отопительная вода ГТВ - горячая техническая вода

ХВ - холодная вода 1- обратный клапан

Ц – циркуляция 2 – насос

Тип

Потеря давления мбар

tВТ = 60°C

Количество отопительной воды

/час

Теплообменник 1 м2

130

Теплообменник 1,45 м2

115

174

Теплообменнтк с поверхностью

теплообментка 1,45 m2

Теплообменнтк с поверхностью

теплообментка 1 m2
