Drazice OKCE 200 NTR/2,2 kW [10/15] Примеры подключения водонагревателей
![Drazice OKC 200 NTRR/BP [10/15] Примеры подключения водонагревателей](/views2/1073607/page10/bga.png)

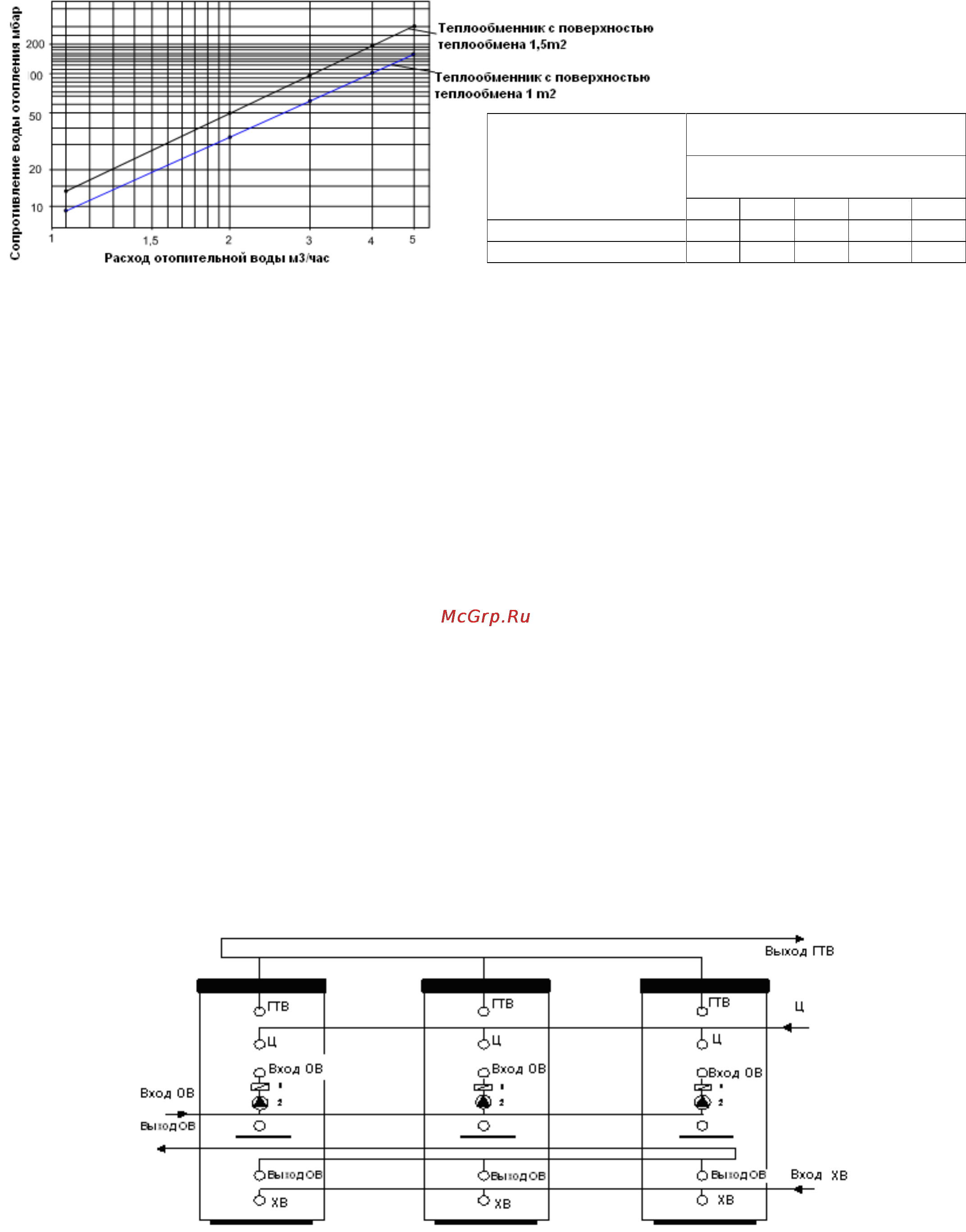

8. ПОТЕРИ ДАВЛЕНИЯ
9. ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЕЙ
Подключение водонагревателя к отопительному контуру
Водонагреватель устанавливается на пол рядом с источником нагревания или поблизости от него. Контур
отопления подключается к обозначенным входам и выходам теплообменника водонагревателя, а в самом
высоком месте устанавливается воздуховыпускной клапан. Для защиты насосов, трехходового клапана,
обратных заслонок и во избежание засорения теплообменника необходимо установить в контуре фильтр.
Рекомендуем перед установкой промыть контур отопления. Провести надлежащую теплоизоляцию всех
подключаемых линий.
Если система будет работать с преимущественным нагревом технической воды с помощью трехходового
клапана, при установке всегда руководствуйтесь инструкцией производителя трехходового клапана.
Подключение водонагревателя к трубопроводу ГТВ
Холодная вода подключается к входу, обозначенному синим кольцом или надписью ВХОД ГТВ. Горячая
вода подключается к отводу, обозначенному красным кольцом или надписью ВЫХОД ГТВ. Если линия
ГТВ оборудована циркуляционным контуром, он подключается к отводу, обозначенному надписью
ЦИРКУЛЯЦИЯ. Для возможного выпуска воды из водонагревателя на вход ГТВ необходимо установить Т-
образную арматуру со сливным клапаном. Каждый отдельно закрываемый водонагреватель на впуске
холодной воды должен быть оборудован затвором, пробным краном, предохранительным клапаном с
обратной заслонкой и манометром.
Согласно п. 7.12.8 СТБ IEC 60335-1 в инструкциях для приборов, присоединяемых к сетям
водоснабжения с помощью съемных шлангов, должно быть указано, что необходимо использовать
новые шланги, поставляемые с прибором, а повторное использование старых шлангов не
допускается.
Пример группового подключения водонагревателей по методу Тихельмана для равномерного
расхода ГТВ из всех резервуаров
OV (ОВ) – отопительная вода TUV (ГТВ) - горячая техническая вода
SV (ХВ) - холодная вода 1- обратный клапан
С (Ц) – циркуляция 2 – насос
Тип
Потеря давления мбар
tВТ = 60°C
Количество отопительной воды
м
3
/час
1
2
3
4
5
Теплообменник 1 м2
7
27
61
109
170
Теплообменник 1,5 м2
12
50
108
192
300
Содержание
- Водонагреватели стационарные 1
- Инструкция по эксплуатации и установке 1
- Использование 2
- Перед установкой водонагревателя внимательно прочитайте данную инструкцию 2
- Важные предупреждения 3
- Описание изделия 3
- Ввод водонагревателя в эксплуатацию 4
- Okce 160 ntr 2 2 kw okce 200 ntr 2 2 kw okce 250 ntr 2 2 kw okc 160 ntr bp okc 200 ntr bp okc 250 ntr bp 5
- Технические параметры 5
- Okce 200 ntrr 2 2 kw okce 250 ntrr 2 2 kw okc 200 ntrr bp okc 250 ntrr bp 6
- Регулировка температуры гтв 7
- 1 или 2 коробки терморегуляции 1 или 2 коробки терморегуляции 8
- Okce 100 ntr 2 2 kw okce 125 ntr 2 2 kw okc 100 ntr bp okc 125 ntr bp okce 160 ntr 2 2 kw okce 200 ntr 2 2 kw okce 250 ntr 2 2 kw okc 160 ntr bp okc 200 ntr bp okc 250 ntr bp okce 200 ntrr 2 2 kw okce 250 ntrr 2 2 kw okc 200 ntrr bp okc 250 ntrr bp 8
- Водонагревателе 8
- Водонагревателя капиллярный термостат в зависимости от количество теплообменников 8
- Каждый водонагреватель имеет отдельную регулировку гтв для каждого теплообменника температуру воды можно настроить в диапазоне 5 75 c для датчиков регуляторов в резервуаре водонагревателя имеются гильзы с внутренней резьбой 8
- Коробка kr230v 24v для управления монтаж коробки терморегуляции на 8
- Коробки терморегуляции kr230v kr24v не являются составными частями водонагревателя их можно купить дополнительно как принадлежность 8
- Коробки терморегуляции теплообменника 8
- Нижнего и верхнего теплообменника ntr ntrr монтаж на заднюю поверхность в гильзы 8
- Схема подключения 8
- Предупреждение водонагреватели объемом 300 литров привинчены к нижнему деревянному поддону снизу болтами m12 после снятия водонагревателя с поддона перед вводом в эксплуатацию необходимо привинтить к нему 3 ножки поставляемые в качестве принадлежностей к изделию с помощью трех регулируемых ножек можно обеспечить вертикальное положение водонагревателя с допуском 10 м 9
- Таблица технических данных 9
- Потери давления 10
- Примеры подключения водонагревателей 10
- Подключение к электрической сети 11
- Okce 160 ntr 2 2 kw okce 200 ntr 2 2 kw okce 200 ntrr 2 2 kw okce 250 ntr 2 2 kw okce 250 ntrr 2 2 kw 12
- Okce 300 ntr 3 6 kw okce 300 ntrr 3 6 kw крышка электропроводки и схема подключения 12
- После подключения водонагревателя к электрической сети нагревательный элемент подогревает воду выключение и включение элемента регулируется термостатом термостат можно установить в зависимости от потребности на 5 74 c рекомендуем установить температуру технической воды максимум на 60 c эта температура обеспечивает оптимальный режим работы водонагревателя снижение тепловых потерь и экономию электроэнергии после достижения заданной температуры термостат размыкает электрическую цепь и нагревание воды прекращается контрольная лампочка сигнализирует о состоянии нагревательного элемента работает горит не работает лампочка гаснет при длительном выводе водонагревателя из эксплуатации в зимний период можно установить термостат на обозначение снежинка против замерзания или выключить подачу тока к водонагревателю подключение ремонт и проверку электрической проводки может проводить лишь предприятие лицо уполномоченное на выполнение этих работ профессиональное подключение должно быть подтверждено в 12
- L 1 l 2 l 3 1 2 3 4 5 6 7 8 n 9 13
- Предохранительная арматура 13
- Запасные части 14
- Очистка водонагревателя и замена анодного стержня 14
- Предписания по установке 15
