Теплообменник для установки на фланцевое отверстие
Электрический ТЭН для установки на муфту
Тип UWT 240/18 UWT 240/23 UWT 240/36 UWT 240/45
Артикул 221 005 221 006 221 007 221 008
Диаметр фланца мм 240 240 240 240
Присоединение к системе отопления R” 3/4 3/4 1 1
Рабочая поверхность теплообменника м
2
1,8 2,3 3,6 4,5
Мощность*** кВт 28,5 37 66 67
Максимальный диаметр мм 170 170 170 170
Глубина установки мм 450 530 650 790
Межосевое расстояние мм 100 100 100 100
Макс.рабочая темп./давл. °С/бар 95 / 10
Комплектация уплотнение, монтажные принадлежности
*** При протоке через теплообменник 1200 л/ч, температуре подающей линии 80°C, температуре нагрева воды в
водонагревателе от 10 до 45 °C. Другие характеристики мощностей и протока при разных значениях температуры, а также
потери давления см. в инструкции к теплообменникам UWT
Тип UFR 2 UFR 3 UFR 4 UFR 5 UFR 6 UFR 8 UFR 9
Артикул 322 012 322 010 322 013 322 014 322 011 322 015 322 016
Подсоединение R” 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2
Мощность кВт 2 3 3,75 4,5 6 7,5 9
Напряжение питания В ~230 1N / ~400 3N ~400 3N
Глубина установки мм 430 430 430 430 630 630 800
Макс.рабочая темп./давл. °С/бар 95 / 10
Выбор температуры °С 15–85
Комплектация бесступенч.терморегул., защ.температ.огранич., уплотнение, монтаж.принадлежности
Общее
 Соблюдайте все рекомендации данной инструкции, иначе
мы снимаем с себя ответственность за возможные повреж
дения / неисправности.
 При значительных повреждениях подключать и монтиро
вать прибор нельзя. Обращайтесь к поставщику.
 Эксплуатация прибора должна осуществляться только в
соответствии с инструкцией. Инструкция является собст
венностью владельца прибора и должна при необходимос
ти предъявляться специалистумонтажнику.
 Внимание! Монтаж, электроподключение и ремонт прибо
ра должны осуществляться с соблюдением всех предписа
ний и только подготовленным специалистом авторизован
ной сервисной службы. Неквалифицированное подключе
ние и ремонт могут представлять опасность для пользова
теля. Адреса авторизованных сервисных центров см. посл.
стр.
 Следите, чтобы для ремонта использовались оригиналь
ные запчасти производителя.
Описание
Универсальный напольный водонагреватель предоставляет
огромные возможности по комбинированию водонагрева
тельной емкости (от 800 до 5000 л) и различных систем на
грева (пластинчатый теплообменник, электрический нагре
вательный элемент). Нагревательная емкость имеет два

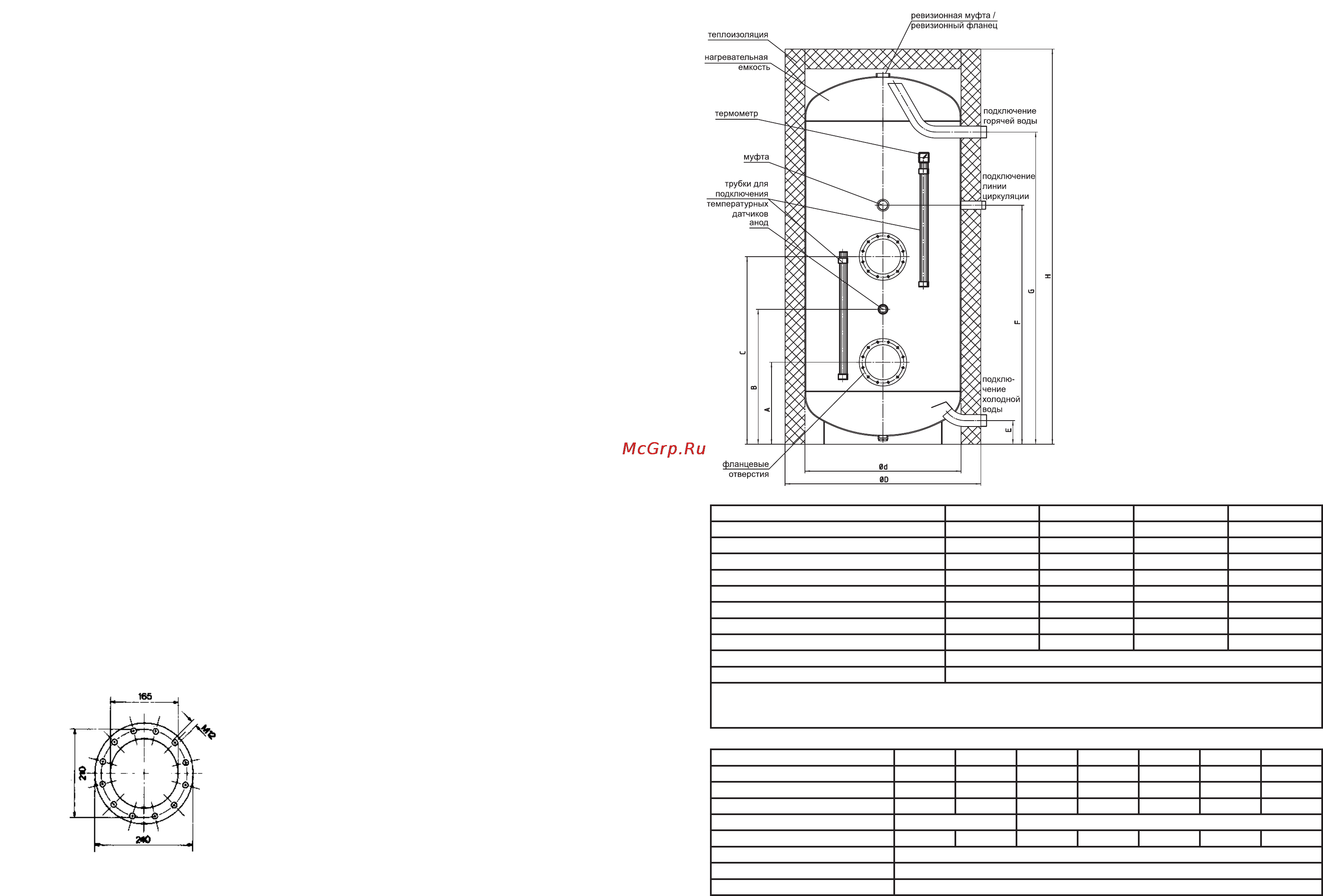

фланцевых отверстия диаметром 240 мм / 12 отв. (см. рис.
внизу), одно из фланцевых отверстий в заводской поставке
снабжено заглушкой, а также заглушенная резьбовая муфта
1 1/2” или 2”. Внутренняя стальная емкость водонагревате
ля, в соответствии с DIN 4753, ч.3, покрыта двойным слоем
эмали, которая, в комбинации со встроенным защитным
анодом (магниевым или CORREX с внешним питанием) соз
дает надежную защиту от коррозии. Высококачественная
съемная теплоизоляция из полиуретана для удобства мон
тажа оснащена моющимся кожухом на молнии.
Транспортировка
Транспортировка водонагревателя должна производиться в
обеспечивающей визуальный контроль прибора упаковке
из дерева и полиэтилена. Если в транспортном средстве
недостаточно места, допускается транспортировка без
теплоизоляции.
Место установки
Универсальный напольный водонагреватель должен быть
установлен в закрытом незамерзающем помещении на
горизонтальной поверхности. При этом желательно, чтобы
водонагреватель был установлен как можно ближе к
наиболее часто используемой водоразборной точке.
Советы по экономии электроэнергии
 На терморегуляторе нагревательного элемента (принад
лежность) вы можете выставить необходимую вам темпера
туру нагрева. При небольшом потреблении воды выстав
ляйте меньшую температуру нагрева, чтобы экономить
энергию. Увеличивайте температуру нагрева только при
возникновении необходимости (приход гостей). Кроме то
го, низкая температура нагрева продлевает срок службы
уплотнений и прокладок.
 При большом содержании в воде солей жесткости и аг
рессивных веществ рекомендуется снижать температуру
нагрева до макс. 65°С, чтобы свести к минимуму отложения
кальция и коррозию.
 Не расходуйте горячую воду без необходимости, не остав
ляйте включенным водоразборный кран горячей воды (при
чистке зубов, бритье, мытье посуды). Чаще принимайте душ
вместо ванны. Подтекающие краны впустую расходуют го
рячую воду.
 Если вы длительное время не пользуетесь горячей водой
(например, уезжаете в отпуск), ставьте терморегулятор в
положение “защита от замерзания”.
 Своевременное обслуживание продлевает жизнь вашего
водонагревателя.
Указания по безопасности
Монтаж водонагревателя, первый ввод в эксплуатацию и
техобслуживание должны проводиться квалифицирован
ным специалистом в соответствии с данной инструкцией.
Водонагревателем можно пользоваться только после того,
как он был правильно установлен. Кроме того, нагреватель
должен находиться в безупречном техническом состоянии!
Водонагреватель можно вводить в эксплуатацию только
после того, как он был наполнен водой!
Ни в коем случае нельзя изменять конструкцию прибора.
Никогда не открывайте водонагреватель, пока с него не
будет снято напряжение!
Ввод в эксплуатацию
После выполнения всех монтажных работ, установки всех
нагревательных элементов, заглушек, предохранительного
клапана необходимо вначале заполнить водонагреватель
водой, и лишь после этого подключать к электросети. Вы
можете определить, что водонагреватель заполнен, когда
из крана горячей воды на водоразборной точке пойдет во
да. Перед первым вводом в эксплуатацию рекомендуется
как следует промыть водонагреватель, пропустив через не
го без подогрева некоторое количество воды. Во время на
грева проверьте правильность функционирования предо
хранительного клапана, датчиков и терморегуляторов.
Термометр
Во время водоразбора в нижнюю часть водонагревателя
поступает объем холодной воды, равный объему использо
ванной нагретой. При отсутствии догрева (например, при
включении нагревательных элементов по таймеру) термо
метр будет показывать высокую температуру, что, однако,
будет справедливо только для верхней трети водонагрева
теля.
