Габариты и технические характеристики
Принадлежности
Электрический ТЭН для установки на фланцевое
отверстие
Тип
US 802
Uni
US 1002
Uni
US 1502
Uni
US 2002
Uni
US 2502
Uni
US 3002
Uni
US 4002
Uni
US 5002
Uni
Артикул 311 015 311 016 311 017 311 018 311 019 311 020
Номинальная емкость л 800 1000 1500 2000 2500 3000 4000 5000
Максимальное рабочее давление бар 6 6 10 10 10 10 10 10
Фланцевые отверстия
диаметр, мм 240 240 240 240 240 240 240 240
колво 2 2 2 2 2 2 2 2
A мм 415 415 437 447 477 н/д н/д н/д
C мм 950 1120 837 847 877 н/д н/д н/д
Муфта нагреват.фланца
R” 1 1/2 1 1/2 2 2 2 2 2 2
F мм
1210 1395 1354 1472 1502 н/д н/д н/д
Макс. глубина установки нагр. элта
мм
850 850 н/д н/д н/д н/д н/д н/д
Габаритные размеры
d мм 790 790 1000 1100 1200 1300 1400 1400
D мм 1000 1000 1200 1300 1400 1500 1600 1600
H мм 2000 2350 2122 2313 2373 2530 3000 3500
Подключение холодной воды
R” 1 1/2 1 1/2 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4
E мм 120 120 80 80 80 80 80 80
Подключение горячей воды
R” 1 1/2 1 1/2 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4
G мм 1580 1920 1825 1997 2027 н/д н/д н/д
Подключение циркуляционной линии
R” 1 1/4 1 1/4 1 1 1 1 1 1
F мм 1210 1395 1217 1252 1282 н/д н/д н/д
Анод магниевый защитный
R” 1 1/4 1 1/4
B мм 683 768
Анод с внешним питанием
R” 3/4 3/4 3/4 3/4 3/4 3/4
B мм 1494 1612 1642 н/д н/д н/д
Дополнит.датчики температуры
R” н/д н/д 1/2 1/2 1/2 1/2 1/2 1/2
В4 мм н/д н/д 1167 1202 1232 н/д н/д н/д
В5 мм н/д н/д 1825 1997 2027 н/д н/д н/д
Ревизионная муфта / ревизионный
фланец
R”/D 2" 180 мм 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4"
H мм 2000 2350 2122 2313 2373 2530 3000 3500
Вес без воды (включая упаковку) кг 244 283 360 420 495 н/д н/д н/д
Тип UFO 240/9 UFO 240/24 UFO 240/45
Артикул 322 008 322 009 322 000
Диаметр фланца мм 240 240 240
Колво ТЭНов 6 6 9
Коммутация мощности кВт 6 7,5 9 12 16 24 20 30 35 45
Глубина установки мм 450 530 630
Коммутация групп
ТЭНов*
1 группа кВт 6 7,5 9 12 12 12 15 15 15 15
2 группа кВт 4 12 15 15 15
3 группа кВт 5 5 15
Напряжение питания В ~400 3N ~400 3N ~400 3N
Электроподключение прямое через промежуточный силовой магнитный пускатель**
Макс. раб. температура/давл. °С/бар 95 / 10
Выбор температуры °С
15–85:
** = 15°С; << = 40°С; **** = 65°С; ****** = 85°С
Комплектация
бесступенчатый терморегулятор, защитный температурный ограничитель,
уплотнение, монтажные принадлежности
* Электроподключение осуществляется в соответствии с электросхемой, прилагаемой к электроТЭНу
** Блок управления с пускателями не входят в комплект поставки электроТЭНа
Монтаж
При монтаже следует соблюдать:
предписания законодателя конкретной страны и местного
предприятия по электро и водоснабжению
технические данные прибора
Место установки
водонагреватель должен быть установлен строго вертика
льно в закрытом отапливаемом помещении, в легкодоступ
ном для монтажа, обслуживания и ремонта месте
проверьте, чтобы несущее перекрытие смогло выдержать
вес водонагревателя с водой
во избежание потерь тепла расстояние от водонагревате
ля до точки отбора должно быть как можно меньше
давление в водопроводе не должно превышать 6/10 бар.
 Вблизи водонагревателя должен быть предусмотрен под
вод канализации для подсоединения сбросного клапана.
Порядок монтажа
Установить водонагреватель на горизонтальную поверх
ность
 Смонтировать все ТЭНы, теплообменники, заглушки, тепло
изоляцию
 Произвести подключение к водопроводу, заполнить водо
нагреватель водой, проверить герметичность соединений.
 Произвести электроподключение и ввод в эксплуатацию

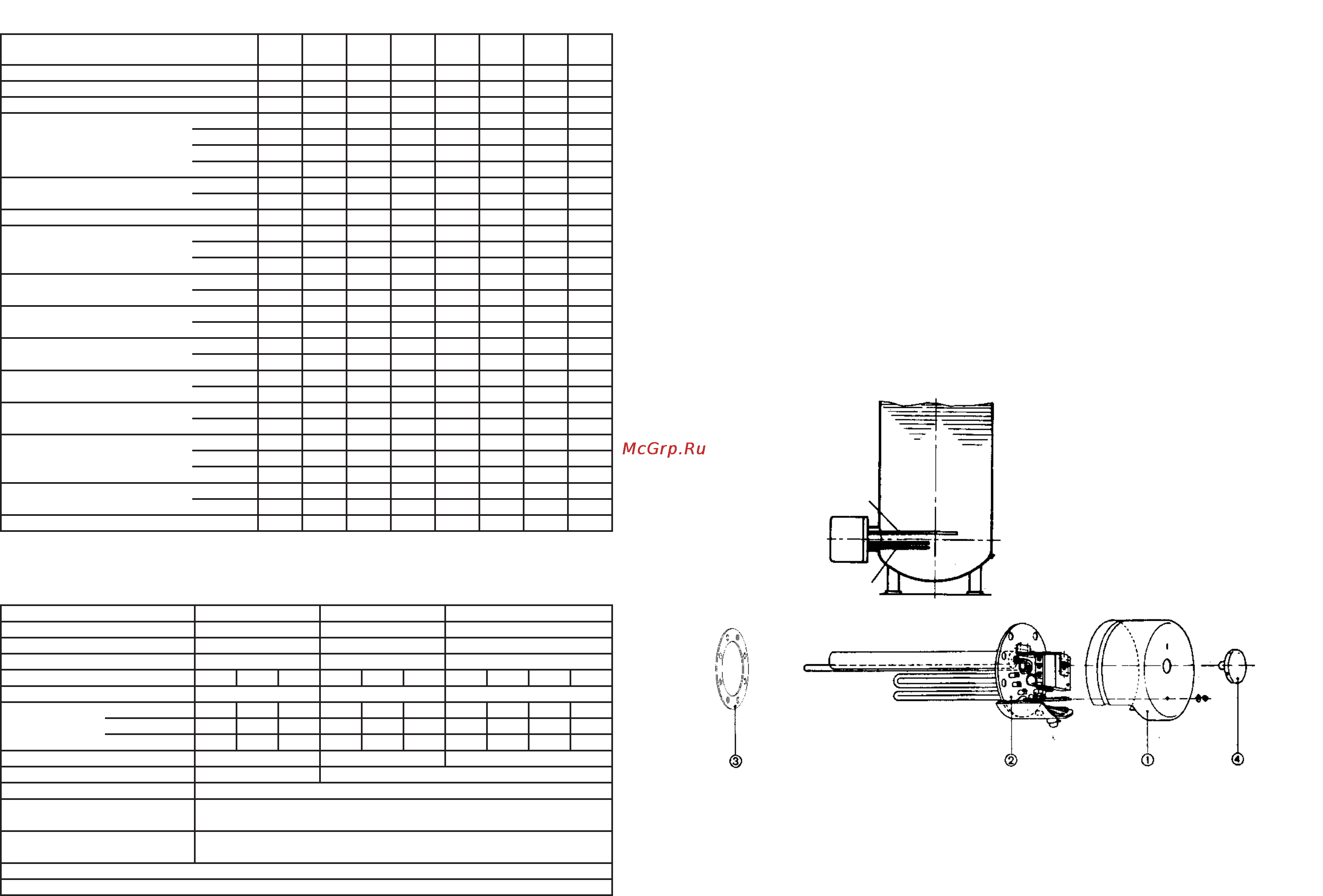

Монтаж нагревательного элемента (ТЭНа или тепло!
обменника) на фланцевое отверстие
(на примере электроТЭНа – смю рис. внизу)
Расположение фланца
– согласно рис. спра
ва. При монтаже необ
ходимо следить, чтобы
терморегулятор распо
лагался горизонтально
над нагревательным
элементом.
 снять загрушку (если имеется)
 прикрутить крестнакрест четырьмя винтами М12 фланец
2 с нагревательным элементом и уплотнение на фланцевое
отверстие 3. Максимальный динамометрический момент
(винты фланца) 22 Нм.
прикрутить фланец 2 остальными винтами М12
для ТЭНа подключить электрические соединения (см. схе
му электроподключения на крышке электроТЭНа)
вставить до упора капиллярные датчики терморегулятора
и защитного температурного ограничителя в трубки
надеть крышку 1 на фланец 2, вставить ручку
терморегулятора 4
При монтаже следите, чтобы уплотнительная прокладка
лежала ровно, без натяжения.
Монтаж ТЭНа на муфту
 выкрутить заглушку
 вкрутить ТЭН, используя уплотнение
Монтаж заглушек
 на все неиспользуемые отверстия (фланцевые отверстия,
муфта, штуцер циркуляционной линия, ревизионное
отверстие) необходимо установить заглушки
Электроподключение
Подключение электричества и ввод в эксплуатацию воз
можны только после того, как водонагреватель подключен
к водопроводу и заполнен водой. Электроподключение
должно производиться в соответствии с действующими в
вашей стране нормами и предписаниями местных органи
заций энергоснабжения. Все ТЭНы должны иметь отдельное
стационарное подключение к трехфазной сети. При под
ключении соблюдать минимальное удаление контактов по
всем полюсам, которое должно составлять минимум 3 мм.
Необходимо также установить отдельные сетевые предо
хранители. Все ТЭНы должны быть обязательно заземле
ны. Электроподключение производится в соответствии с
таблицами на стр. 67 и электросхемой, прилагающейся к
соответствующему ТЭНу.
термо
регулятор
нагрева
тельный
элемент
36
