2

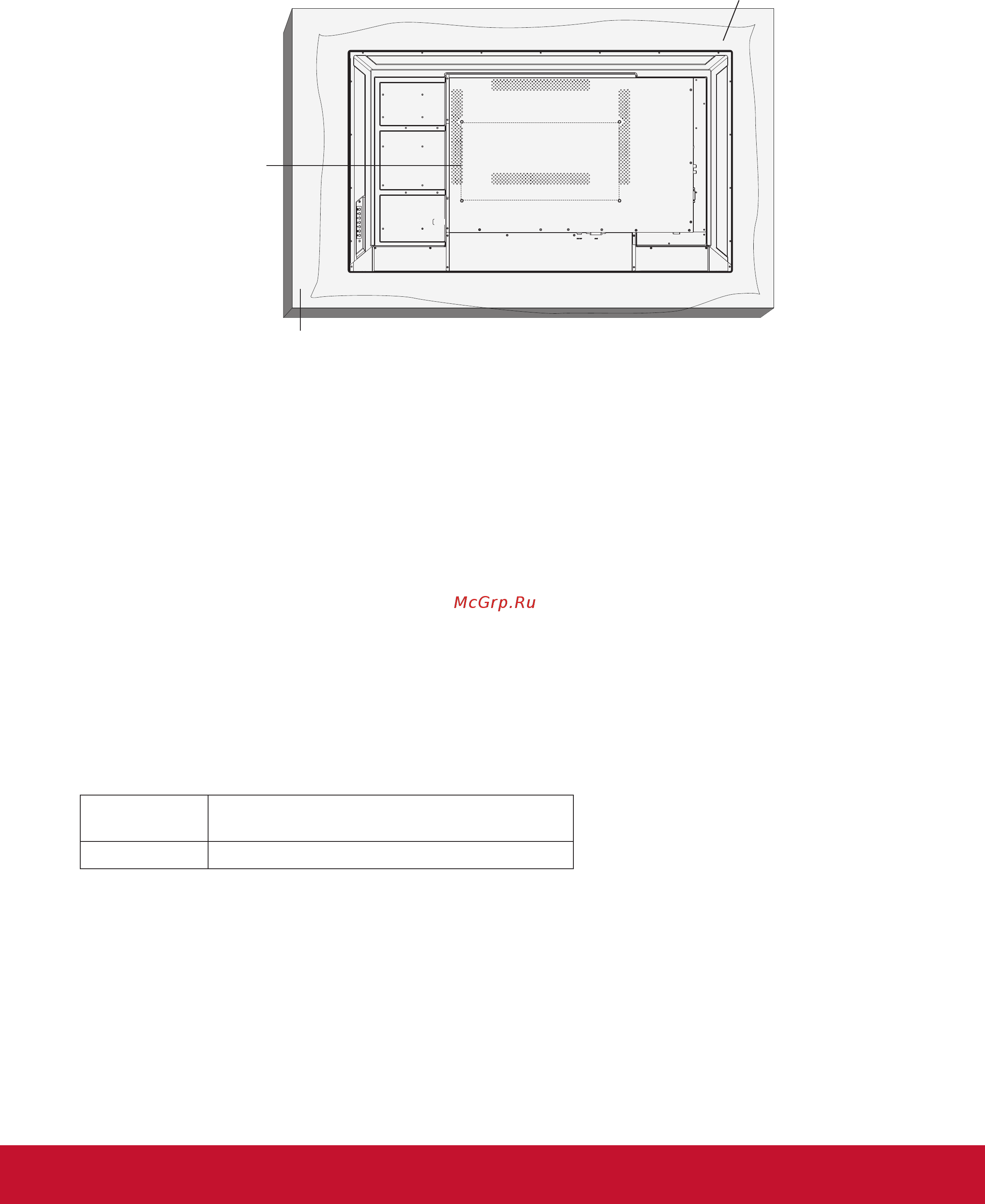

1.4. Настенная установка
Для установки дисплея на стене необходимо иметь стандартный комплект для установки на стене
(имеется в продаже). Рекомендуется использовать монтажный интерфейс, соответствующий
стандарту UL1678 в Северной Америке.
Защитный лист
Подставка
Сетка VESA
1. Положите защитный лист на столе, в который был завернут дисплей при упаковке, под
поверхностью экрана, чтобы не поцарапать его.
2. Убедитесь, что имеются все принадлежности для крепления дисплея (настенное крепление,
потолочное крепление, настольная подставка и т.д.).
3. Следуйте инструкциям комплекта крепления основания. Несоблюдение надлежащих инструкций по
креплению может привести к повреждению оборудования или травме пользователя или человека,
выполняющего установку. Гарантия на изделие не распространяется на повреждения, вызванные
ненадлежащей установкой.
4. Для комплекта для настенной установки используйте установочные винты M6 (длина которых на
25 мм больше толщины монтажного кронштейна) и надежно их затяните.
5. Масса прибора без основания составляет 10,5 кг. В ходе испытаний прибор и его монтажные
детали были неподвижны. Применять только кронштейн для настенного крепления, указанный
в номенклатуре лаборатории по технике безопасности Underwriters Laboratories, Inc. (UL Listed
устройство) с минимальной массой/нагрузкой:
10,5 кг.
6. Установка в книжной ориентации не поддерживается.
1.4.1. Сетка VESA
Модель Размеры креплений VESA
CDE4320 400 (Г) x 200 (В) мм
Осторожно!
Во избежание падения дисплея выполните следующие действия.
• При установке на стене или потолке рекомендуется устанавливать дисплей с металлическими
кронштейнами, имеющимися в продаже. Для получения дополнительной информации об установке
см. руководство, прилагаемое к соответствующим кронштейнам.
• Чтобы снизить риск получения травм или повреждения от падения дисплея в случае
землетрясения или другого стихийного бедствия, проконсультируйтесь у производителя
кронштейнов относительно места расположения.
