Установка тонкого оптического дисковода 9,5 мм
1. Подготовьте компьютер к разборке (см. Подготовка к разборке на стр. 7).
2. Снимите съемную панель компьютера. См. Снятие съемной панели компьютера на стр. 7.
3. Если требуется установить низкопрофильный оптический дисковод в отсек, закрытый
декоративной заглушкой, то сначала необходимо снять переднюю панель, а затем декоративную
заглушку. Дополнительные сведения см. в разделе Снятие заглушки панели тонкого оптического
дисковода на стр. 9.
4. См. инструкции для удаления оптического дисковода, если он был установлен. См. раздел
Извлечение тонкого оптического дисковода 9,5 мм на стр. 21.

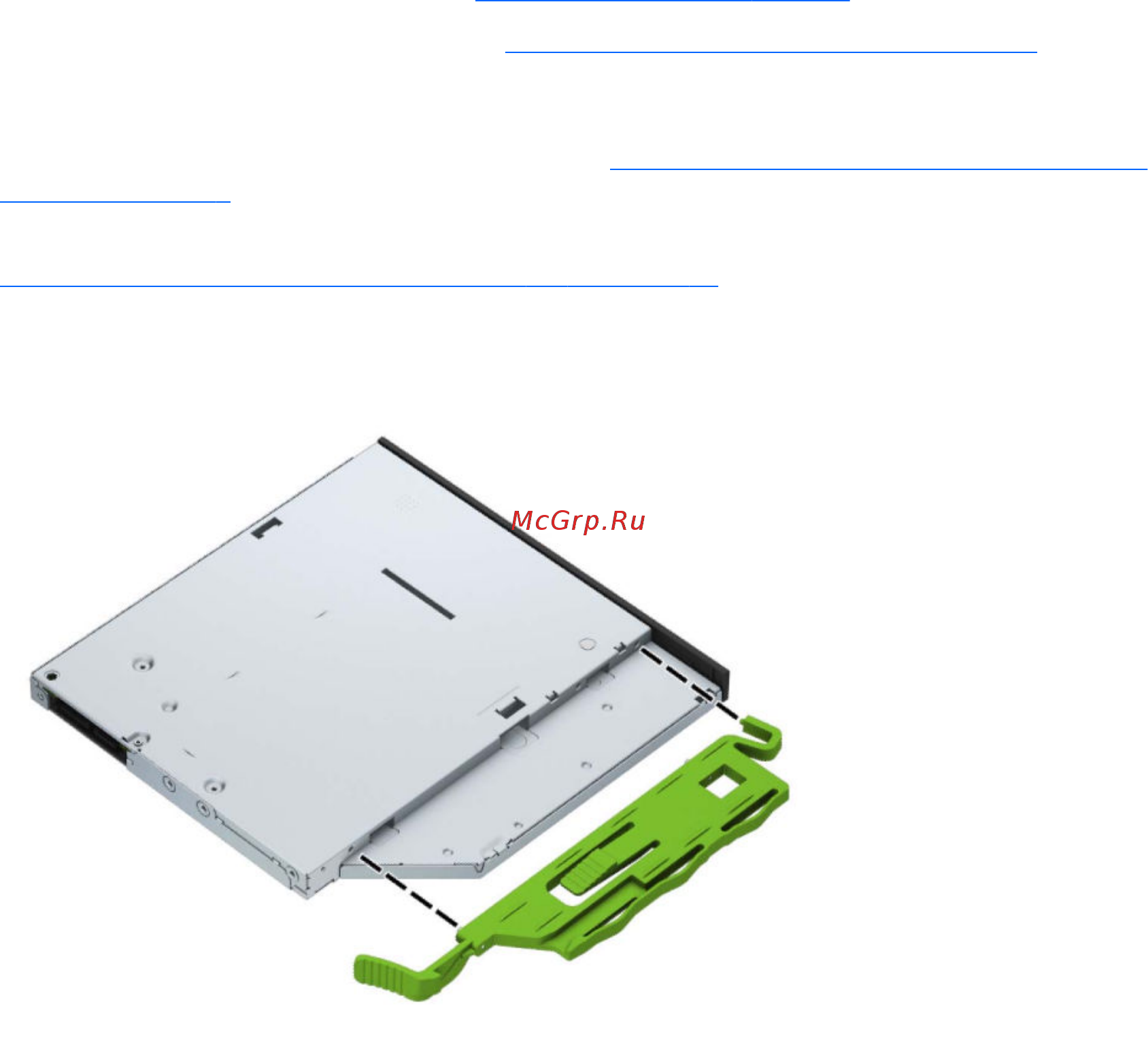

5. Совместите небольшой выступ на защелке с отверстиями на боковой панели дисковода и с
усилием прижмите защелку к дисководу.
Извлечение и установка приводов 23
